斑馬 zebra ZT600標簽打印機部件詳細介紹
圖 1 顯示了標準的打印機介質倉內的部件。根據打印機型號和已安裝選配件的不同，
打印機的外觀會略有差別。本手冊的操作步驟中提到了帶有標簽的部件。
圖 1 ? ?打印機部件
注意 ? ?打印機中的部件帶有顏色代碼。
1 介質門 9 色帶拾取軸
2 打印頭壓緊件 10 色帶供應軸
3 打印頭總成 11 色帶導板滾輪
4 控制面板顯示屏 12 介質導板調節旋鈕
5 打印輥 13 透射式介質傳感器調節輪
6 控制面板 14 介質張力調節總成
7 USB 主機端口 15 介質供應軸
打印機選配件
圖 2 中顯示了可提供的打印機選配件。有關可用于打印機選配件的打印模式的信息，
請參見第 31 頁的 “ 選擇打印模式 ”
1 撕紙選配件 （標準）
2 切紙器選配件
3 為 “ 剝下 ” 模式安裝的回卷選配件
4 為 “ 回卷 ” 模式安裝的回卷選配件
斑馬ZT600標簽打印機通信接口
圖 3 顯示可用的通信接口連接器。您的打印機可能不具有下圖所示的所有連接口，并
且一個 ZebraNet 無線打印服務器選配件也可能出現在您的打印機中。通過打印機上任
何可用的通信接口能夠?qū)?biāo)簽格式發送到打印機。
? 要獲得有關可用連接類型的詳細信息，請參見第 274 頁的 “ 通信接口規格 ”。
? 有關何時及如何將計算機連接到一個或多個通信接口的說明，請參見第 62 頁的“ 安
裝打印機驅動程序并將打印機連接到計算機
數據纜線
必須針對具體情況提供所需的所有接口纜線。推薦使用纜線應變消除卡夾。
以太網纜線不需要屏蔽，但是必須對其他數據纜線進行完全屏蔽，并配備金屬或金屬
化的連接器外殼。使用非屏蔽數據纜線可能會導致電磁輻射水平超過法規的規定值。
要最大限度降低纜線中的電噪聲拾音水平，應執行以下操作：
? 盡可能使用較短的數據纜線。
? 不要將數據纜線和電源線緊緊捆綁在一起。
? 不要將數據纜線系到電源線導管上
斑馬ZT600標簽（條碼）打印機標準控制面板
標準控制面板可以顯示打印機的當前狀態，并且可以讓用戶控制打印機的基本操作。
還可以購買彩色觸屏式控制面板選配件。因?yàn)楣δ懿煌栽谝环輪为?dú)的用戶指南
中提供使用說明
在標準顯示方案下瀏覽各屏幕
表 1 顯示下列信息：
? 可用于瀏覽控制面板顯示屏中各屏幕的選項
? 選擇或修改顯示屏顯示項目的方法
斑馬ZT600標簽（條碼）打印機標準顯示方案下的閑時顯示、主菜單和用戶菜單
本打印機的控制面板帶有一個顯示屏，您可以在顯示屏上查看打印機的狀態或更改其
運行參數。在本章中，您將學習如何在打印機的菜單系統中瀏覽，以及如何更改菜單
項的值。
閑時顯示 完成加電過程后，打印機將進入 “ 閑時顯示 ” 屏幕 （圖 5）。打印機顯示打
印機的當前固件版本及其 IP 地址。
斑馬ZT600標簽（條碼）打印機介質類型
色帶概述
色帶是一層薄膜，其中一面涂有蠟質、樹脂或半蠟半樹脂，在熱轉印過程中，這些物
質可以轉印到介質上。介質決定了是否需要使用色帶和必須使用什么寬度的色帶。
如果使用色帶，則其寬度必須大于等于介質寬度。如果色帶比介質窄，打印頭區域會
因得不到保護而提前磨損。
何時使用色帶
熱轉印介質需要色帶才能打印，而熱敏介質則不需要色帶。為確定是否必須為特定介
質使用色帶，可以做介質擦劃測試。
要執行介質擦劃測試，應完成以下步驟：
1. 用指甲快速擦劃介質打印表面。
2. 介質上是否出現黑色標記？
色帶的涂層面
色帶的涂層面可能卷繞在外側也可能卷繞在內側 ( 圖 7)。本打印機只能使用涂層在外
側的色帶，除非您購買并安裝允許涂層在色帶內側的色帶軸選配件。有關訂購的信
息，請與 Zebra 授權分銷商聯系。
如果您無法確定色帶卷哪一面帶有涂層，可做粘性測試或色帶擦劃測試以確定哪一面
帶有涂層。
圖 7 ? ?涂層在內側或外側的色帶
如果黑色標記 ... 則介質是 ...
沒有出現在介質上 熱轉印介質。需要使用色帶。
出現在介質上 熱敏介質。不需要使用色帶。
粘性測試
如果您有可用的色帶，通過粘性測試即可確定色帶的哪一面帶有涂層。這種方法非常
適用于已經安裝的色帶。
要做粘性測試，應完成以下步驟：
1. 從背襯上剝下一個標簽。
2. 將標簽粘貼面的一角按在色帶卷的外側表面上。
3. 從色帶上剝下標簽。
4. 觀察結果。標簽上是否粘有雪花狀或顆粒狀的色帶油墨？
色帶擦劃測試
在手頭沒有標簽的情況下，可以做色帶擦劃測試。
要做色帶擦劃測試，應完成以下步驟：
1. 展開一小節色帶。
2. 將展開的色帶放在一張紙上，且色帶的外側表面與紙接觸。
3. 用指甲擦劃展開色帶的內表面。
4. 從紙上拿起色帶。
5. 觀察結果。紙上是否留有色帶痕跡？
如果色帶油墨 ... 則 則 ...
粘在標簽上 色帶涂層位于外側， 可以用于本打印機。
沒有粘在標簽上 色帶涂層位于內側， 不能用于標準的打印機。
可購買允許色帶涂層位于內側的色帶軸選配件。
有關訂購的信息，請與 Zebra 授權分銷商聯系。
要驗證這一結果，應在色帶卷的另一面上重復
該測試。
如果色帶 … 則 則 ...
在紙上留下了印跡 色帶涂層位于外側， 可以用于本打印機。
在紙上沒有留有色
帶痕跡
色帶涂層位于內側， 不能用于標準的打印機。
可購買允許色帶涂層位于內側的色帶軸選配件。
有關訂購的信息，請與 Zebra 授權分銷商聯系。
要驗證這一結果，應在色帶卷的另一面上重復
該測試
斑馬ZT600標簽（條碼）打印機打印機設置和操作
處理打印機
本章說明了如何處理您的打印機。
拆開包裝并檢查打印機
在收到打印機時，應立即拆開包裝并檢查是否有運輸過程中造成的損壞。
? 保存所有包裝材料。
? 檢查所有外表面是否有破損。
? 打開介質門，并檢查介質倉內的部件是否損壞。
如果在檢查中發現運輸過程中造成的損壞：
? 應立即通知運輸公司并提交破損情況報告。
? 保留所有包裝材料以備運輸公司檢查。
? 通知您的 Zebra 授權分銷商。
存放打印機
如果您不會將打印機立即投入使用，應使用原始包裝材料將其重新包裝。您可以在以
下條件下存放打印機：
? 溫度：–40°C 至 60°C （–40°F 至 140°F）
? 相對濕度：5% 至 85% 非凝結
維修打印機
如果在使用打印機的過程中遇到問題，請聯系您所在機構的技術或系統支持部門。如
果打印機存在問題，他們會聯系 Zebra 全球客戶支持中心，網址：
http://www.zebra.com/support。
聯系 Zebra 全球客戶支持時，請?zhí)峁┮韵滦畔ⅲ?br />
? 裝置的序列號
? 型號或產品名稱
? 固件版本號
Zebra 會在服務協議規定的時間內通過電子郵件、電話或傳真做出響應。如果您的問題
無法在 Zebra 全球客戶支持中心得到解決，那您可能需要寄回設備進行翻修，并將得
到具體的指導。
如果您購買的是 Zebra 業務合作伙伴的產品，請聯系相應的業務合作伙伴獲取支持。
裝運打印機
如果未使用 Zebra 批準的運輸包裝箱， Zebra 將不會對裝運過程中出現的任何損壞負責
任。設備裝運不當可能導致保修無效。
如果您需要運輸打印機：
? 關閉 ( O O ) 打印機電源，并斷開所有纜線。
? 從打印機內部取出介質、色帶或其他任何松散物品。
? 關閉打印頭。
? 將打印機小心地裝入原始包裝箱或其他合適的包裝箱，以避免在運輸途中發生損
壞。如果原始包裝箱損壞或丟失，可以從 Zebra 購買運輸包裝箱
為打印機選擇放置位置
應為打印機選擇一個符合下列要求的位置：
? ?表面：放置打印機的表面必須平穩、結實，并且具有足夠的尺寸和強度支撐打印
機。
? ?空間：放置打印機的區域必須具有足夠的通風空間，還應便于對打印機部件和連接
件執行操作。要適當?shù)剡M(jìn)行通風和冷卻，應在打印機的四周留出充足的開放空間。
? ?電源：打印機附近應配有便于使用的合適電源插座。
? ?數據通信接口：打印機必須位于 WLAN 無線信號 （如果適用）的范圍內或位于其
他連接器的可連接范圍內，以便與數據源 （通常為計算機）建立連接。有關最大
纜線長度和配置的詳細信息，請參見第 274 頁的 “ 一般規格 ”。
? ?工作條件：打印機設計為能夠在倉庫或工廠地板等各種環境和電氣條件下工作。
表 3 顯示了打印機工作時的溫度和相對濕度要求。
選擇打印模式
使用與所用介質匹配的打印模式和可用的打印機選配件。成卷介質和折疊式介質的介
質路徑一樣。要設置打印機以便使用可用的打印模式，請參見第 110 頁的“ 打印模式 ”。
表 4 ? ?打印模式和打印機選配件
打印模式 說明
撕下 該模式 （默認）可用于任何打印機選配件和大多數介質類型。
打印機在接收到標簽格式時打印。打印機操作員可以在標簽打印完
畢后隨時撕下標簽。
剝下 如果打印機裝有回卷選配件，可采用該模式。
打印機在打印過程中將標簽從背襯上剝離，然后會暫停，直到取走
標簽。背襯纏繞在回卷軸上，而不使用回卷輥。
回卷 只有在打印機裝有回卷選配件時，才可以采用該模式。
打印機持續打印，不在標簽之間暫停。介質在打印后卷繞到卷芯上。
回卷輥用于防止標簽與背襯分離。
剝下 只有在打印機裝有切紙器選配件時，才可以采用該模式。
打印機在每打印一張標簽后在兩張標簽之間進行切割。
延遲剪切 只有在打印機裝有切紙器選配件時，才可以采用該模式。
在切割最后一張打印標簽之前，打印機會等待一個延遲剪切 ZPL 命
令 ( ~JK )。
無背襯剝離 * * ?保留以備將來使用。
無背襯回卷 *
無背襯撕紙 *
貼標機 該模式用于使用標簽的設備。
當打印機收到來自貼標機的信號時，才開始打印。參閱 《維護手
冊》的 “ 高級用戶信息 ” 章節，了解有關貼標機接口的其他信息。
斑馬ZT600標簽（條碼）打印機裝入介質
使用本章中的說明，以便根據需要在相應打印模式下裝入成卷介質或折疊式介質。
將介質插入打印機
本章節中大多數圖示展示的是成卷介質，因?yàn)槌删斫橘|(zhì)和折疊式介質的介質裝載路徑
相同。
要安裝介質，應完成以下步驟
1. 打開介質門
斑馬ZT600標簽（條碼）打印機
“ ?回卷 ” ?模式
14. 將打印機設置為 “ 回卷 ” 模式（有關詳細信息，請參見第 110 頁的 “ 打印模式 ”）。
15. 按 ?PAUSE （暫停） 按鈕退出暫停模式，并開始打印。
根據用戶設置的不同，打印機可能會執行標簽校準，也可能會送入一張標簽。
16. 為獲得最佳效果，應校準打印機。參見第 191 頁的 “ 校準色帶和介質傳感器 ”。
17. 根據需要，打印一張配置標簽或其他標簽，確保打印機能夠正常打印。（參見
斑馬ZT600標簽機?切紙器 ” ?模式或 “ ?延遲剪切 ”
7. 正在使用的介質需要色帶才能打印嗎？如果無法確定，請參見第 24 頁的 “ 何時使
用色帶 ”。
8. 向下旋轉打印頭開啟桿，直到將打印頭鎖定到位。
如果使用 … 那么 ...
熱敏介質 （無需色帶） 繼續執行步驟 8。
熱轉印介質 （需要色帶）
a. 如果還沒有執行此操作，應在
打印機中安裝色帶。參見
第 58 頁的 “ 裝入色帶 ”。
b. 繼續執行步驟 8。
斑馬ZT600標簽（條碼）打印機如何裝入色帶
2.
3. 將色帶卷裝載到色帶供應軸上，并將色帶松開端依圖展開。將色帶卷盡量向后推。
小心 ? ?打印頭溫度很高，可能會引起嚴重燙傷。讓打印頭充分冷卻。
向上旋轉打印頭開啟桿，打開打印頭總成。
斑馬ZT600標簽（條碼）打印機調節打印頭壓力和壓緊件位置
根據需要，可以調節打印頭壓緊件來加大或減小壓力。還可以左右移動壓緊件來調節
特定區域的壓力。
如果壓緊件位置不正確或調節不當，無法施加正確的壓力，則可能導致下列幾類問
題：
? 介質和色帶可能打滑
? 色帶可能起皺
? 打印過程中介質可能來回移動
? 介質一側打印色可能太淺或太深
使用能夠獲得最佳打印質量的最低打印頭壓力。壓力增大可能導致打印頭元件過早磨
損。
壓緊件位置調節
要調節打印頭壓緊件位置，應執行以下步驟：
1. 向上旋轉打印頭開啟桿，降低壓緊件上的壓力，從而打開打印頭總成。
3. 根據需要，調節壓緊件的位置，以便在介質上施加均勻的壓力。對于非常窄的介
質，應將內側壓緊件放置在介質的中央，并減小外側壓緊件上的壓力
斑馬ZT600標簽（條碼）打印機打印頭壓力調整
如果正確調節壓緊件后仍無法解決打印質量或其他問題，應嘗試調節打印頭壓力。請
使用能夠提供所需打印品質的最低打印頭壓力，這樣能夠延長打印頭壽命。
要調節打印頭壓力，應執行以下步驟：
1. 啟動第 139 頁的 “ 打印測試格式 ” 的打印行選項。
2. 打印標簽過程中，使用控制面板降低打印色深度設置值，直到標簽上打印出灰色，
而不是黑色為止。（參見第 104 頁的 “ 打印色深度 ”。）
3. 您遇到的問題在下面的列表中嗎？
如果上述問題皆不存在，請勿繼續該步驟。
4. 要調節打印頭壓力，請松開要調節的壓緊件上的上方壓花螺母。
7. 根據需要，再次啟動第 139 頁的 “ 打印測試格式 ” 的打印行選項。
8. 打印標簽過程中，使用控制面板增加打印色深度設置值，直到標簽上打印出黑色，
而不是灰色為止。（參見第 104 頁的 “ 打印色深度 ”。）
9. 檢查打印質量，并根據需要重復該步驟，直至打印頭壓力適中為止。
斑馬ZT600標簽（條碼）打印機調節傳感器位置
透射式介質傳感器組件由兩部分組成：一個光源和一個光敏元件。介質傳感器底部是
光源，介質傳感器頂部是光敏元件。介質從兩部分之間通過。
只有在打印機無法檢測到標簽頂部時才需要調節傳感器位置。在此情況下，顯示屏顯
示介質用盡錯誤，盡管打印機中還裝有介質。對于帶有凹口或孔眼的非連續介質，傳
感器必須位于凹口或孔眼的正上方。
要調節透射式介質傳感器的位置，應完成以下步驟：
1. 取下色帶，這樣您可以看清楚介質路徑。
2. 裝入介質后，找到介質傳感器底部亮起的綠燈。
取下舊色帶
每次更換色帶卷時，必須從色帶拾取軸上取下舊色帶。如果色帶小于打印頭寬度或等
于打印頭寬度的一半，每次裝入新的成卷介質時應取下舊色帶。這可確保色帶拾取軸
上不均衡的壓力不會干擾軸上的色帶松開桿。
要取下舊色帶，應執行以下步驟：
1. 色帶是否用完？
2. 握住色帶拾取軸，同時將色帶松開旋鈕向左轉動，直到停止。
色帶松開桿向下旋轉，放松軸桿對舊色帶的拉緊程度。
如果色帶 … 則 則 …
用完 繼續執行下一步驟。
沒用完 在色帶拾取軸前方切斷色帶。
3. 如果可能，在色帶松開桿旋下后，將色帶拾取軸向右旋轉一整圈，以便松開軸上的
色帶。
4. 將舊色帶從色帶拾取軸上取下并丟棄。
斑馬ZT600標簽（條碼）打印機安裝回卷 / ?背襯拾取輥
在使用 “ 回卷 ” 模式、 “ 剝下 ” 模式或 “ 貼標機 ” 模式時，回卷 / 背襯拾取輥用于不同
的位置。
“ ?剝下 ” ?模式 /“ ?貼標機 ”?
2. 使回卷 / 背襯拾取輥上的鎖眼的大孔對準壓花螺母，然后將回卷 / 背襯拾取輥滑下
去，直到碰到螺栓
2. 找到回卷 / 背襯拾取輥上的四個安裝卡扣
斑馬ZT600標簽（條碼）打印機日常維護
斑馬ZT600標簽（條碼）打印機清潔計劃和步驟
日常預防性維護是確保打印機正常工作的重要組成部分。用戶認真保養打印機，即可
將出現潛在故障的可能性降低到最小水平，并且有助于獲得并保持您所需的標準打印
質量。
隨著打印的不斷進行，通過打印頭的介質或色帶會不斷磨損陶瓷保護層，這會暴露并
最終損壞打印元件 （點）。為避免磨蝕，應執行以下操作：
? 定期清潔打印頭。
? 優化兩者之間的平衡狀態，使用最小的打印頭壓力和灼燒溫度 （打印色深度）設
置。
? 在使用 “ 熱轉印 ” 模式時，應確保色帶寬度大于或等于介質的寬度，以確保打印元
件不會暴露在磨蝕性更強的標簽材料上。
下文將介紹具體的清潔步驟。表 5 顯示了推薦的清潔計劃。這些時間間隔僅作為指導
參考。根據應用和介質的不同，可能需要更為頻繁地執行清潔。
清潔外殼、介質倉和傳感器
隨著使用的增加，污垢和其他碎屑可能會堆積在打印機內外部，特別是在惡劣的工作
環境下，這種情況更為明顯。
打印機外殼
可以使用無絨布和少量中性清潔劑 （如有必要）清潔打印機外殼。不要使用粗糙的研
磨清潔劑或溶劑。
介質倉和傳感器
要清潔傳感器，應完成以下步驟：
1. 用刷子、吹氣裝置或吸塵器將介質和色帶路徑中積累的紙屑和灰塵清除干凈。
2. 用刷子、吹氣裝置或吸塵器將傳感器上積累的紙屑和灰塵清除干凈。
重要提示 ? ?Zebra 不對因在本打印機中使用清潔溶液造成的損壞承擔責任

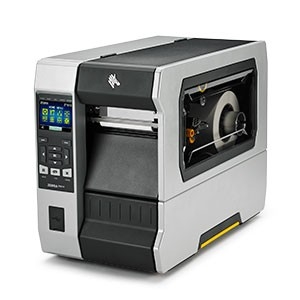

斑馬ZT600標簽（條碼）打印機清潔打印頭和打印輥
打印質量不穩定 （如條形碼或圖形中存在漏?。┛赡鼙砻鞔蛴☆^已變臟。參見
第 210 頁的表 5，查看推薦的清潔計劃。
要清潔打印頭和打印輥，應完成以下步驟：
向上旋轉打印頭開啟桿，打開打印頭總成。
3. 取下色帶 （如果使用）和介質。
4. 使用 “ 預防性維護套件 ” 中的棉簽，從打印頭總成上棕色條帶的一端擦拭到另一
端。除此 “ 預防性維護套件 ” 以外，您還可使用一個浸有純度為 99.7% 的異丙醇溶
液的干凈棉簽。讓溶劑揮發干凈。
5. 在手動旋轉打印輥時，應使用棉簽對其進行充分清潔。讓溶劑揮發干凈。
打印機準備就緒，可以運行。
9. 按 PAUSE ?（暫停）按鈕退出暫停模式，并開始打印。
根據用戶設置的不同，打印機可能會執行標簽校準，也可能會送入一張標簽
清潔切紙器模塊
如果切紙器無法將標簽整齊地切下，或者標簽堵塞切紙器，應清潔切紙器刀刃。
要清潔切紙器模塊，應完成以下步驟：
1.
2. 打開介質門。
3. 從切紙器模塊上取下介質。
小心 ? ?為確保您的人身安全，應在執行此過程之前，切斷打印機電源，并拔下電源插頭。
小心 ? ?在進行下列步驟之前，應關閉 ( O ) 打印機，并將電源斷開。
關閉 ( O ) 打印機，并斷開交流電源線。
13. 將打印機電源插頭插入電源插座，然后打開 ( I ) 打印機電源。
切紙器刀刃返回到正確的操作位置。
14. 重新安裝切紙器拾取托盤 （如果使用了）。
上海迎真條碼----13564867463
更換打印機部件
打印頭和打印輥等打印機部件可能隨著使用時間的增加而磨損，但可以很輕松地更換
這些部件。定期進行清潔可以延長這些部件的使用壽命。有關建議的清潔間隔，請參
見第 210 頁的表 5。
訂購替換部件
要在我們的整個產品線中獲得最佳打印質量和理想的打印機性能，Zebra 強烈建議您使
用作為整體解決方案一部分的原裝 Zebra? 耗材。特別是 ZT600 Series 打印機只能使用
原裝 Zebra? 打印頭，如此才能獲得最佳的安全性和打印質量。
有關部件的訂購信息，請與 Zebra 授權分銷商聯系。
回收打印機部件
潤滑
本打印機不需要潤滑。
本打印機的大多數部件都可以回收。打印機的主邏輯電路板可能有一個需要正確處置
的電池。
不要將任何打印機組件丟棄到未分類的城市垃圾中。請遵照您所在地的法規處理電
池，并按照您所在地的標準回收其他打印機組件。有關詳細信息，請參閱
