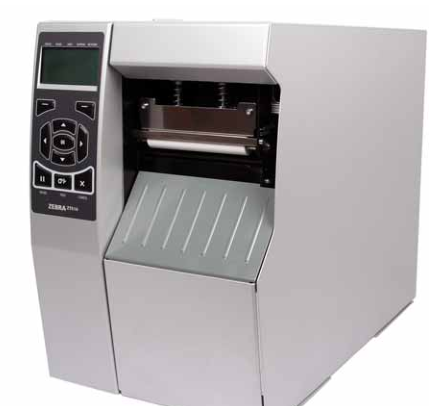

斑馬ZT510打印機部件詳細介紹 輕松學會如何使用些款打印機
圖 1 顯示了標準的打印機介質倉內的部件。根據打印機型號和已安裝選配件的不同，
打印機的外觀會略有差別。本手冊的操作步驟中提到了帶有標簽的部件。
打印機選配件上海迎真條碼專業代理斑馬標簽打印機 公司官網 www.yzbarcode.cn
圖 2 中顯示了可提供的打印機選配件。有關可用于打印機選配件的打印模式的信息，
請參見第 31 頁的 “ 選擇打印模式 ”
斑馬ZT510標簽打印機通信接口
圖 3 顯示可用的通信接口連接器。您的打印機可能不具有下圖所示的所有連接口，并
且一個 ZebraNet 無線打印服務器選配件也可能出現在您的打印機中。通過打印機上任
何可用的通信接口能夠?qū)撕灨袷桨l(fā)送到打印機。
? 要獲得有關可用連接類型的詳細信息，請參見第 262 頁的 “ 通信接口規格 ”。
? 有關何時及如何將計算機連接到一個或多個通信；接口的說明，請參見
上海迎真條碼專業代理斑馬標簽打印機 公司官網 www.yzbarcode.cn
數據纜線
必須針對具體情況提供所需的所有接口纜線。推薦使用纜線應變消除卡夾。
以太網纜線不需要屏蔽，但是必須對其他數據纜線進行完全屏蔽，并配備金屬或金屬
化的連接器外殼。使用非屏蔽數據纜線可能會導致電磁輻射水平超過法規的規定值。
要最大限度降低纜線中的電噪聲拾音水平，應執行以下操作：
? 盡可能使用較短的數據纜線。
? 不要將數據纜線和電源線緊緊捆綁在一起。
? 不要將數據纜線系到電源線導管上。
zebra zt510標準控制面板
標準控制面板可以顯示打印機的當前狀態，并且可以讓用戶控制打印機的基本操作。
還可以購買彩色觸屏式控制面板選配件。因為功能不同，所以在一份單獨的用戶指南
中提供使用說明。
斑馬ZT510標簽打印機在標準顯示方案下瀏覽各屏幕
表 1 顯示下列信息：
? 可用于瀏覽控制面板顯示屏中各屏幕的選項
? 選擇或修改顯示屏顯示項目的方法
表 表 1 ? 導航
斑馬ZT510標簽打印機 標準顯示方案下的閑時顯示、主菜單和用戶菜單
本打印機的控制面板帶有一個顯示屏，您可以在顯示屏上查看打印機的狀態或更改其
運行參數。在本章中，您將學習如何在打印機的菜單系統中瀏覽，以及如何更改菜單
項的值。
閑時顯示 完成加電過程后，打印機將進入 “ 閑時顯示 ” 屏幕 （圖 5）。打印機顯示打
印機的當前固件版本及其 IP 地址。
zebra zt510介質類型
打印機可使用各種介質類型：
? 標準介質 — 大多數標準介質都使用能夠?qū)⒍鄰垎为殬撕灮蛞欢ㄩL度的連續標簽粘
貼到背襯上的粘性材料。標準介質可以呈卷狀，也可以折疊堆放 （表 2）。
? 標簽 （簽條）紙 — 標簽通常是由厚紙制成的。標簽 （簽條）紙沒有粘膠，也沒有
背襯，通常是在簽條之間打孔。標簽 （簽條）紙可以呈卷狀，也可以折疊堆放
zebra zt510色帶概述
色帶是一層薄膜，其中一面涂有蠟質、樹脂或半蠟半樹脂，在熱轉印過程中，這些物
質可以轉印到介質上。介質決定了是否需要使用色帶和必須使用什么寬度的色帶。
如果使用色帶，則其寬度必須大于等于介質寬度。如果色帶比介質窄，打印頭區域會
因得不到保護而提前磨損。
何時使用色帶
熱轉印介質需要色帶才能打印，而熱敏介質則不需要色帶。為確定是否必須為特定介
質使用色帶，可以做介質擦劃測試。
要執行介質擦劃測試，應完成以下步驟：
1. 用指甲快速擦劃介質打印表面。
2. 介質上是否出現黑色標記？
色標記 如果黑色標記 ... 則介質是 則介質是 ...
沒有出現在介質上 熱轉印介質。需要使用色帶。
出現在介質上 熱敏介質。不需要使用色帶
色帶的涂層面
色帶的涂層面可能卷繞在外側也可能卷繞在內側 ( 圖 7)。本打印機只能使用涂層在外
側的色帶，除非您購買并安裝允許涂層在色帶內側的色帶軸選配件。有關訂購的信
息，請與 Zebra 授權分銷商聯系。
如果您無法確定色帶卷哪一面帶有涂層，可做粘性測試或色帶擦劃測試以確定哪一面
帶有涂層。
粘性測試
如果您有可用的色帶，通過粘性測試即可確定色帶的哪一面帶有涂層。這種方法非常
適用于已經安裝的色帶。
要做粘性測試，應完成以下步驟：
1. 從背襯上剝下一個標簽。
2. 將標簽粘貼面的一角按在色帶卷的外側表面上。
3. 從色帶上剝下標簽。
4. 觀察結果。標簽上是否粘有雪花狀或顆粒狀的色帶油墨？
斑馬ZT510標簽打印機色帶擦劃測試
在手頭沒有標簽的情況下，可以做色帶擦劃測試。
要做色帶擦劃測試，應完成以下步驟：
1. 展開一小節色帶。
2. 將展開的色帶放在一張紙上，且色帶的外側表面與紙接觸。
3. 用指甲擦劃展開色帶的內表面。
4. 從紙上拿起色帶。
zebra zt510 打印機設置和操作 上海迎真條碼專業代理斑馬標簽打印機 公司官網 www.yzbarcode.cn
目錄
處理打印機. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
拆開包裝并檢查打印機. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
存放打印機. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
維修打印機. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
裝運打印機. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
為打印機選擇放置位置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
選擇打印模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
裝入介質. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
將介質插入打印機 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
“ 撕下 ” 模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
“ 剝下 ” 模式 /“ 貼標機 ” 模式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
“ 回卷 ” 模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
“ 切紙器 ” 模式或 “ 延遲剪切 ” 模式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
裝入色帶. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
安裝打印機驅動程序并將打印機連接到計算機. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
安裝 Zebra Setup Utilities . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
將計算機連接到打印機的 USB 端口. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
將計算機連接到打印機的串行或并行端口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
通過打印機的以太網端口連接到網絡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
將打印機連接到無線網絡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
打印測試標簽并調節. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
處理打印機
本章說明了如何處理您的打印機。
拆開包裝并檢查打印機
在收到打印機時，應立即拆開包裝并檢查是否有運輸過程中造成的損壞。
? 保存所有包裝材料。
? 檢查所有外表面是否有破損。
? 打開介質門，并檢查介質倉內的部件是否損壞。
如果在檢查中發現運輸過程中造成的損壞：
? 應立即通知運輸公司并提交破損情況報告。
? 保留所有包裝材料以備運輸公司檢查。
? 通知您的 Zebra 授權分銷商。
存放打印機
如果您不會將打印機立即投入使用，應使用原始包裝材料將其重新包裝。您可以在以
下條件下存放打印機：
? 溫度：–40°C 至 60°C （–40°F 至 140°F）
? 相對濕度：5% 至 85% 非凝結
維修打印機
如果在使用打印機的過程中遇到問題，請聯系您所在機構的技術或系統支持部門。如
果打印機存在問題，他們會聯系 Zebra 全球客戶支持中心，網址：
http://www.zebra.com/support。
聯系 Zebra 全球客戶支持時，請?zhí)峁┮韵滦畔ⅲ?br />
? 裝置的序列號
? 型號或產品名稱
? 固件版本號
Zebra 會在服務協議規定的時間內通過電子郵件、電話或傳真做出響應。如果您的問題
無法在 Zebra 全球客戶支持中心得到解決，那您可能需要寄回設備進行翻修，并將得
到具體的指導。
如果您購買的是 Zebra 業務合作伙伴的產品，請聯系相應的業務合作伙伴獲取支持。
重要提示 重要提示 ? Zebra Technologies 不對設備在運輸過程中發生的損壞承擔責任，且不對
此損壞保修。
29 打印機設置和操作
處理打印機
2017-9-27 ZT510 用戶指南 P1095460-061
斑馬ZT510標簽打印機裝運打印機
如果未使用 Zebra 批準的運輸包裝箱， Zebra 將不會對裝運過程中出現的任何損壞負責
任。設備裝運不當可能導致保修無效。
如果您需要運輸打印機：
? 關閉 ( O O ) 打印機電源，并斷開所有纜線。
? 從打印機內部取出介質、色帶或其他任何松散物品。
? 關閉打印頭。
? 將打印機小心地裝入原始包裝箱或其他合適的包裝箱，以避免在運輸途中發生損
壞。如果原始包裝箱損壞或丟失，可以從 Zebra 購買運輸包裝箱。
為打印機選擇放置位置
應為打印機選擇一個符合下列要求的位置：
? 表面：放置打印機的表面必須平穩、結實，并且具有足夠的尺寸和強度支撐打印
機。
? 空間：放置打印機的區域必須具有足夠的通風空間，還應便于對打印機部件和連接
件執行操作。要適當?shù)剡M行通風和冷卻，應在打印機的四周留出充足的開放空間。
? 電源：打印機附近應配有便于使用的合適電源插座。
? 數據通信接口：打印機必須位于 WLAN 無線信號 （如果適用）的范圍內或位于其
他連接器的可連接范圍內，以便與數據源 （通常為計算機）建立連接。有關最大
纜線長度和配置的詳細信息，請參見第 262 頁的 “ 一般規格 ”。
? 工作條件：打印機設計為能夠在倉庫或工廠地板等各種環境和電氣條件下工作。
表 3 顯示了打印機工作時的溫度和相對濕度要求。
斑馬ZT510標簽打印機選擇打印模式
使用與所用介質匹配的打印模式和可用的打印機選配件。成卷介質和折疊式介質的介質
路徑一樣。要設置打印機以便使用可用的打印模式，請參見 第 114 頁的 “ 打印模式 ” 。
表 表 4 ? 打印模式和打印機選配件 打印模式和打印機選配件
打印模式 說明
撕下 該模式 （默認）可用于任何打印機選配件和大多數介質類型。
打印機在接收到標簽格式時打印。打印機操作員可以在標簽打印完
畢后隨時撕下標簽。
剝下 如果打印機裝有回卷選配件，可采用該模式。
打印機在打印過程中將標簽從背襯上剝離，然后會暫停，直到取走
標簽。背襯纏繞在回卷軸上，而不使用回卷輥。
回卷 只有在打印機裝有回卷選配件時，才可以采用該模式。
打印機持續打印，不在標簽之間暫停。介質在打印后卷繞到卷芯上。
回卷輥用于防止標簽與背襯分離。
切紙器 只有在打印機裝有切紙器選配件時，才可以采用該模式。
打印機在每打印一張標簽后在兩張標簽之間進行切割。
延遲剪切 只有在打印機裝有切紙器選配件時，才可以采用該模式。
在切割最后一張打印標簽之前，打印機會等待一個延遲剪切 ZPL 命
令 ( ~JK )。
無背襯剝離 * * 保留以備將來使用。
無背襯回卷 *
無背襯撕紙 *
貼標機 該模式用于使用標簽的設備。
當打印機收到來自貼標機的信號時，才開始打印。參閱 《維護手
冊》的 “ 高級用戶信息 ” 章節，了解有關貼標機接口的其他信息。
裝入介質
使用本章中的說明，以便根據需要在相應打印模式下裝入成卷介質或折疊式介質。
將介質插入打印機
本章節中大多數圖示展示的是成卷介質，因為成卷介質和折疊式介質的介質裝載路徑
相同。
要安裝介質，應完成以下步驟：
2. 取下并丟棄所有撕裂、弄臟或被粘膠或膠帶粘住的標簽。
3. 將成卷介質或折疊式介質插入打印機
4. 您將要在哪種打印機模式下工作？有關打印模式的詳細信息，請參見
5. 將介質從介質張力調節器總成輥輪 ( 1) 、介質導板輥 ( 2) ，及上方介質傳感器 ( 3 3 ) 的
下方依次穿過。
6.
重要提示 重要提示 ? 應確保介質從這些部件下方穿過。如果介質從這些部件上方穿過，介質
將阻擋住色帶傳感器，引起虛假的 RIBBON OUT （色帶用盡）錯誤。
將介質前推，直到它從打印頭總成 ( 1 1 ) 下方、卡盤 ( 2 2 ) 下方和壓紙滾軸 ( 3 3 ) 上方穿
過。
7. 正在使用的介質需要色帶才能打印嗎？如果無法確定，請參見第 24 頁的 “ 何時使
用色帶 ”。
8. 盡量將介質向后推，然后滑入外側介質導板，直至其接觸到介質邊緣。
斑馬ZT510標簽打印機打印機設置和操作
裝入介質 —“ 撕下 ” 模式
40
P1095460-061 ZT510 用戶指南 2017-9-27
10. 向下旋轉打印頭開啟桿，直到將打印頭鎖定到位。
11. 關閉介質門
12. 將打印機設置為恰當?shù)拇蛴∧Ｊ?（參見第 114 頁的 “ 打印模式 ”）。
13. 按 PAUSE （暫停） 按鈕退出暫停模式，并開始打印。
根據用戶設置的不同，打印機可能會執行標簽校準，也可能會送入一張標簽。
14. 為獲得最佳效果，應校準打印機。參見第 179 頁的 “ 校準色帶和介質傳感器 ”。
15. 根據需要，打印一張配置標簽或其他標簽，確保打印機能夠正常打印。
（參見第 119 頁的 “ 打印信息 ”。
zrbra zt510 “ 剝下 ” 模式 /“ 貼標機 ” 模式
1. 如果尚未插入介質，請按照第 32 頁的 “ 將介質插入打印機 ” 中所述的說明操作。
2. 根據需要，在剝下位置安裝回卷 / 背襯拾取輥 （如圖所示）。有關說明，參見
4. 松開位于外側介質導板底部的指擰螺釘。
小心 小心 ? 打印頭溫度很高，可能會引起嚴重燙傷。讓打印頭充分冷卻。
向上旋轉打印頭開啟桿，打開打印頭總成
5. 將外側介質導板全部滑出。
6. 將介質從介質張力調節器總成輥輪 ( 1) 、介質導板輥 ( 2) ，及上方介質傳感器 ( 3 3 ) 的
下方依次穿過。
重要提示 重要提示 ? 應確保介質從這些部件下方穿過。如果介質從這些部件上方穿過，介質
將阻擋住色帶傳感器，引起虛假的 RIBBON OUT （色帶用盡）錯誤
將介質前推，直到它從打印頭總成 ( 1 1 ) 下方、卡盤 ( 2 2 ) 下方和壓紙滾軸 ( 3 3 ) 上方穿
過
8. 從打印機中將介質拉出大約 500 毫米 （18 英寸）。從這段露出的介質上取下標簽
并丟棄，只留下背襯
9. 將背襯送入回卷 / 背襯拾取輥后側
10. 根據需要，將卷芯滑入回卷軸，直至其頂靠在導板上為止。背襯拾取不需要卷芯。
11. 從回卷軸上取下軸鉤。
12. 將背襯纏繞在回卷軸上 （如圖所示）。將回卷軸旋轉幾圈，拉緊背襯，以收緊松弛
部分。
13. 重新將軸鉤安裝到背襯上。將軸鉤長的一端插入導板 ( 1 1 ) 的小孔中。將軸鉤短的一
端插入調節螺母 ( 2 2 ) 中心的孔中。
14. 正在使用的介質需要色帶才能打印嗎？如果無法確定，請參見第 24 頁的 “ 何時使
用色帶 ”。
15. 盡量將介質向后推，然后滑入外側介質導板，直至其接觸到介質邊緣
16. 擰緊位于外側介質導板底部的指擰螺釘。
“ 剝下 ” 模式 /“ 貼標機 ” 模式
48
P1095460-061 ZT510 用戶指南 2017-9-27
17. 向下旋轉打印頭開啟桿，直到將打印頭鎖定到位。
19. 將打印機設置為恰當?shù)拇蛴∧Ｊ剑ㄓ嘘P(guān)詳細信息，參見 第 114 頁的 “ 打印模式 ” ）。
20. 按 PAUSE （暫停） 按鈕退出暫停模式，并開始打印。
根據用戶設置的不同，打印機可能會執行標簽校準，也可能會送入一張標簽。
21. 為獲得最佳效果，應校準打印機。參見第 179 頁的 “ 校準色帶和介質傳感器 ”。
22. 根據需要，打印一張配置標簽或其他標簽，確保打印機能夠正常打印
ZT510 “ 回卷 ” 模式
7. 將介質從介質張力調節器總成輥輪 ( 1) 、介質導板輥 ( 2) ，及上方介質傳感器 ( 3 3 ) 的
下方依次穿過。
8.
重要提示 重要提示 ? 應確保介質從這些部件下方穿過。如果介質從這些部件上方穿過，介質
將阻擋住色帶傳感器，引起虛假的 RIBBON OUT （色帶用盡）錯誤。
17. 將打印機設置為 “ 回卷 ” 模式（有關詳細信息，請參見 第 114 頁的 “ 打印模式 ” ）。
18. 按 PAUSE （暫停） 按鈕退出暫停模式，并開始打印。
根據用戶設置的不同，打印機可能會執行標簽校準，也可能會送入一張標簽。
19. 為獲得最佳效果，應校準打印機。參見第 179 頁的 “ 校準色帶和介質傳感器 ”。
20. 根據需要，打印一張配置標簽或其他標簽，確保打印機能夠正常打印
“ 切紙器 ” 模式或 “ 延遲剪切 ” 模式
3. 松開位于外側介質導板 ( 1 1 ) 底部的指擰螺釘
5. 將介質從介質張力調節器總成輥輪 ( 1) 、介質導板輥 ( 2) ，及上方介質傳感器 ( 3 3 ) 的
下方依次穿過。
6.
重要提示 重要提示 ? 應確保介質從這些部件下方穿過。如果介質從這些部件上方穿過，介質
將阻擋住色帶傳感器，引起虛假的 RIBBON OUT （色帶用盡）錯誤。
7. 正在使用的介質需要色帶才能打印嗎？如果無法確定，請參見第 24 頁的 “ 何時使
用色帶 ”。
8. 盡量將介質向后推，然后滑入外側介質導板，直至其接觸到介質邊緣。
9. 擰緊位于外側介質導板底部的指擰螺釘。
如果使用 如果使用 … 那么 那么 ...
熱敏介質 （無需色帶） 繼續執行步驟 8。
熱轉印介質 （需要色帶） a. 如果還沒有執行此操作，應在
打印機中安裝色帶。參見
第 62 頁的 “ 裝入色帶 ”。
12. 將打印機設置為恰當?shù)拇蛴∧Ｊ剑ㄓ嘘P(guān)詳細信息，參見 第 114 頁的 “ 打印模式 ” ）。
13. 按 PAUSE （暫停） 按鈕退出暫停模式，并開始打印。
根據用戶設置的不同，打印機可能會執行標簽校準，也可能會送入一張標簽。
14. 為獲得最佳效果，應校準打印機。參見第 179 頁的 “ 校準色帶和介質傳感器 ”。
15. 根據需要，打印一張配置標簽或其他標簽，確保打印機能夠正常打印。
（參見第 119 頁的 “ 打印信息 ”。）
zebra ZT510要裝入色帶，應完成以下步驟：
1. 打開介質門。
5. 色帶引頭能夠簡化色帶的裝卸操作。您是否已將紙或其它類似物品連接到色帶末端
作為色帶引頭？
6. 將色帶引頭從色帶導板滾輪 ( 1 1 ) 和打印頭總成 ( 2 2 ) 下方穿過。
7. 將色帶引頭穿過頂部色帶滾輪 ( 1 1 ) 上方和色帶拾取軸 ( 2 2 ) 下方。將引頭和色帶卷繞
在色帶拾取軸上 （如圖所示）。將拾取軸旋轉幾圈，卷繞色帶，以收緊松弛部分
8. 打印機中已安裝介質？
斑馬ZT510標簽打印機設置 設置 > 介質類型
設置 設置 > 打印方式
設置 設置 > 撕下
設置 設置 > 打印寬度
設置 設置 > 打印模式
設置 設置 > 標簽頂部
斑馬ZT510標簽打印機 > 左側位置
設置 設置 > 重新打印模式
斑馬ZT510標簽打印機 設置 > 標簽紙長最大值
工具 工具 > 打印信息
zebra zt510標簽打印機 校準色帶和介質傳感器方法？？？
使用本章中的步驟校準打印機，以調節介質和色帶傳感器的靈敏度。有關啟動校準選
項的信息，請參見第 126 頁的 介質 / 色帶校準 。
要執行傳感器校準，應完成以下步驟：
1. 打印機在 “ 就緒 ” 狀態下時，使用下面的方法之一啟動介質和色帶校準：
? 按住 PAUSE + CANCEL （暫停 + 取消） 按鈕持續兩秒。
? 將 ezpl.manual_calibration SGD 命令發送到打印機。參見 Zebra
Programming Guide （《 Zebra 編程指南》） ，了解有關該命令的詳細信息。
? 瀏覽到控制面板顯示屏的下列菜單項。此項目位于 “ 工具 ” 菜單和 “ 傳感器 ”
菜單下。按 “ 右側選擇 ” 按鈕選擇 “ 開始 ” 。
5. 將介質拉到打印機中，只讓背襯位于傳感器內
8. 按 PAUSE （暫停） 開始介質校準過程。
? PAUSE （暫停）指示燈熄滅。
? SUPPLIES （耗材）指示燈閃爍。
? 控制面板顯示：
10. 將介質往前拉，直到標簽位于介質傳感器下方。
調節打印頭壓力和壓緊件位置
根據需要，可以調節打印頭壓緊件 （圖 17）來加大或減小壓力。還可以左右移動壓緊
件來調節特定區域的壓力。使用能夠獲得最佳打印質量的最低打印頭壓力。壓力增大
可能導致打印頭元件過早磨損。
如果壓緊件位置不正確或調節不當，無法施加正確的壓力，則可能導致下列幾類問
題：
? 介質和色帶可能打滑
? 色帶可能起皺
? 打印過程中介質可能來回移動
? 介質一側打印色可能太淺或太深
壓緊件位置調節
要調節打印頭壓緊件位置，應執行以下步驟：
1. 向上旋轉打印頭開啟桿，減小壓緊件上的壓力。
3. 根據需要，調節壓緊件的位置，以便在介質上施加均勻的壓力。對于非常窄的介
質，應將內側壓緊件放置在介質的中央，并減小外側壓緊件上的壓力。
打印頭壓力調整
如果正確調節壓緊件后仍無法解決打印質量或其他問題，應嘗試調節打印頭壓力。請
使用能夠提供所需打印品質的最低打印頭壓力，這樣能夠延長打印頭壽命。
如果遇到下列問題，請執行該程序：
? 介質總體需要增加壓力以提高打印質量。
? 介質總體需要降低壓力以提高打印質量。
? 標簽左側的打印內容顏色太淺。
? 標簽右側的打印內容顏色太淺。
? 打印過程中，介質向左偏移。
? 打印過程中，介質向右偏移。
如果上述問題皆不存在，請勿繼續該步驟。
要調節打印頭壓力，應執行以下步驟：
1. 在介質寬度范圍內均勻布置壓緊件。
2. 測量壓緊件底腳 ( 1 1 ) 與下部壓花螺母底部 ( 2 2 ) 之間的距離。如果測量結果不是
30 mm (1-3/16 in)，則應松開上部壓花螺母 ( 3 3 )，然后調節下部壓花螺母，直至兩者
之間的距離正確無誤。
6. 將上部壓花螺母和下部壓花螺母擰緊，即可鎖定壓緊件壓力。
7. 重新調節壓緊件的位置，以便進行打印。
8. 根據需要，再次啟動第 138 頁的 “ 打印測試格式 ” 的打印行選項。
9. 打印標簽過程中，使用控制面板增加打印色深度設置值，直到標簽上打印出黑色，
而不是灰色為止。（參見第 108 頁的 “ 打印色深度 ”。）
10. 檢查打印質量，并根據需要重復該步驟，直至打印頭壓力適中為止
zebra牌的斑馬ZT510要清潔打印頭和打印輥，應完成以下步驟：
zebra牌的斑馬ZT510標簽打印機診斷和故障排除
條形碼質量判斷
圖 18 顯示打印色深度和打印速度等打印機設置會如何影響條形碼質量。將打印色深度
設定為可提供最佳打印質量的最低數值。第 220 頁的 “ 打印測試格式選項 ” 和
第 225 頁的 “ 最佳打印色深度和速度測試 ” 等測試程序有助于確定適用于您打印機和
介質的最佳設置
? 旋轉條形碼具有完整、均衡的條形和清晰、分明的空隙。雖然不如顏色稍深的條形
碼看上去效果好，但是這樣的條形碼符合規格。
? 在常規和旋轉樣式中，小號字母數字字符看上去清晰完整。
稍淺 在某些情況下，對于符合規格的條形碼，顏色稍淺的標簽效果優于較深的標簽。
? 常規條形碼和旋轉條形碼都符合規格，但是小號字母數字字符可能不完整。
太淺 標簽顏色太淺不明顯。
? 常規和旋轉條形碼都具有不完整的條形和空隙。
? 小號字母數字字符無法識別
打印機診斷測試
診斷測試提供有關打印機工況及其組件的具體信息。所得的打印輸出提供的信息有助
于確定打印機的最佳工作狀態并排查所有問題。
重要提示 重要提示 ? 在本部分中執行診斷測試時，不要從主機向打印機發送數據。
注意 注意 ?
? 為了獲取最佳結果，執行診斷測試時請使用全寬介質。
? 如果介質比要打印的圖像短，圖像會打印到多張標簽上。
打印測試格式選項
第 138 頁的 “ 打印測試格式 ” 選項可用于打印不同的標簽，這可以幫助您進行故障排
除，或者調節打印機。本章節介紹該選項的不同選擇。
打印色深度
打印機以不斷增加的打印色深度等級重復打印同一張圖像。當圖案清晰可辨時，隨時
按 CANCEL （取消）按鈕停止打印過程。
上海迎真條碼--專業代理維修斑馬標簽打印機 公司官網 www.yzbarcode.cn 服務熱線 13564867463
最佳打印色深度和速度測試
（該測試之前稱為 “ 進紙 ” 自檢）不同類型的介質可能需要不同的打印色深度設置。本
部分將介紹一種簡單有效的方法，以便確定打印符合規格的標簽時所需的最佳打印色
深度。
在測試過程中，標簽是在不同打印速度下以不同打印色深度設置打印的。相對打印色
深度和打印速度會打印在每張標簽上。通過對這些標簽上的條形碼進行 ANSI 分級可
以檢查打印質量。
開始時，打印色深度值比打印機的當前打印色深度設置小三個打印色深度設置值 （即
相對打印色深度為 –3），然后逐漸增加，直到比當前打印色深度值大三個設置值 （即
相對打印色深度為 +3）時為止。
要執行最佳打印色深度和速度測試，應完成以下步驟：
1. 打印配置標簽以顯示打印機的當前設置。（參見第 119 頁的 “ 打印信息 ”。）
2. 關閉 ( O ) 打印機電源。
3. 打開 ( I ) 打印機電源時，按住 FEED （進紙） 按鈕。按住 FEED （進紙） 按鈕，直到
第一個控制面板燈熄滅。
打印機以不同速度并在打印色深度設置值大于和小于配置標簽所示打印色深度值的
情況下打印一系列標簽 （圖 19）。
圖 圖 19 ? 打印色深度和速度測試標簽樣例
6. 可以從配置標簽上指定的打印色深度值中加減相對打印色深度值。結果數字值是適
用于特定標簽 / 色帶組合和打印速度的最佳打印色深度值。
7. 如有必要，應將打印色深度值更改為效果最好的測試標簽上的打印色深度值。
8. 如有必要，應將打印速度更改為效果最好的測試標簽上的速度。
通信診斷測試
通信診斷測試是一種故障排除工具，可將其用于檢查打印機與主機計算機的互連。在
打印機位于診斷模式下時，它將從主機計算機接收到的所有數據直接作為 ASCII 字符
打印，將十六進制值打印在 ASCII 文字下方。打印機打印接收到的所有字符，其中包
括諸如 CR （回車符）在內的控制字符。圖 20 所示為此測試中的典型測試標簽。
剝下 一種工作模式，在這種模式下打印機可以將打印好的標簽從背襯上剝下，并讓用
戶在打印下一張標簽之前將此標簽取走。打印暫停，直到標簽被取走為止。
標簽 帶有粘性背襯的、可在上面打印信息的紙張、塑料或其他材料。
標簽背襯 （背襯） 在制造過程中在上面黏附標簽的材料，最終用戶可以丟棄或回收這
些材料。
標簽 （簽條） 一種沒有粘膠背襯的介質類型，但是它帶有孔眼或凹口，因此可以懸掛
在其他物體上。標簽 （簽條）通常是由紙板或其他耐用材料制成的。
成卷介質 卷繞在卷芯 （通常是硬紙板）上的介質。對比 折疊式介質 。
帶凹口介質 一種帶有缺口區域的標簽 （簽條）類型，打印機可以將缺口區域作為標
簽的開始標志。這通常是一種類似于紙板的較重材料，可以從下一張標簽 （簽條）上
將其切下或撕下。（參見 非連續介質 。）
打印機校準 打印機確定使用特定介質和色帶組合進行精確打印所需基本信息的過程。
要執行此操作，打印機將一些介質和色帶 （如果使用）送入打印機，并感應判斷是使
用熱敏還是熱轉印打印方式，以及 （如果使用非連續介質）單張標簽或簽條的長度。
打印速度 進行打印的速度。對于熱轉印打印機，該速度是用 ips （每秒英寸數）表示
的。
打印頭磨損 打印頭和 / 或打印元件表面的磨損。高溫和磨蝕會導致打印頭老化。因
此，為讓打印頭實現最長壽命，應使用能夠?qū)崿F(xiàn)高質量打印所需的最低打印色深度設
置 （也稱為 “ 燒灼溫度 ” 或 “ 打印頭溫度 ”）和最低打印頭壓力。使用熱轉印打印方
式時，應使用寬度等于或大于介質的色帶，以保護打印頭不受粗糙介質表面的磨蝕。
動態隨機存取存儲器 該存儲設備用于以電子形式存儲要打印的標簽格式。打印機中的
可用 DRAM 存儲空間決定了可以打印的標簽格式的最大尺寸和數量。這是一種易失性
存儲器，斷電后存儲的信息將丟失。
對準 打印對準是相對于標簽或簽條頂部 （垂直）或側面 （水平）而言的。
詞匯表 272
P1095460-061 ZT510 用戶指南 2017-9-27
發光二極管 (LED) 用于指示打印機狀態信息的指示燈。根據正在監控功能的不同，每
個指示燈會熄滅、亮起或閃爍。
非連續介質 這種介質帶有指明了上一標簽或打印格式結束位置和下一標簽或打印格式
開始位置的標記。示例顯示了模切標簽、凹口標簽 （簽條）和帶有黑色對準標記的標
簽。
非易失存儲器 即使在打印機電源關閉時仍能夠保存數據的電子存儲器。
符號體系 一般在指代條形碼時使用的術語。
固件 這是用于指定打印機操作程序的術語。該程序?qū)闹鳈C計算機下載到打印機，并
存儲在閃存中。每次打開打印機電源后，該操作程序都會啟動。此程序用于控制何時
向前何時向后送入介質，以及何時在標簽上打印點。
耗材 用于指代介質和色帶的通用術語。
黑色標記 打印介質反面上的對準標記，打印機可以用它作為標簽的開始指示。（參見
非連續介質 。）
回撤 打印機將介質和色帶 （如果使用）拉回到打印機，從而讓待打印標簽的開始部
分正確定位在打印頭下。當打印機在 “ 撕下 ” 和 “ 貼標機 ” 模式下工作時，執行回撤。
ips （每秒英寸數） 用于表示標簽或簽條的打印速度。Zebra 打印機的打印速度可以為
1 ips 到 14 ips。
介質 打印機在上面打印數據的材料。介質類型包括：標簽 （簽條）、模切標簽、連續
標簽 （帶有或不帶介質背襯）、非連續介質、折疊式介質和成卷介質。
介質傳感器 該傳感器位于打印頭后，用于檢測是否存在介質以及檢測非連續介質上的
網紋、孔眼或凹口的位置，從而標明每個標簽的起始點。
介質供應架 用于支撐介質卷的固定臂。
介質芯直徑 介質或色帶卷中心的紙板卷芯內徑。
連續介質 沒有用于分隔標簽的凹口、間隙或網紋 （僅介質背襯）的標簽或簽條介質。
介質是一長條打印材料。
漏印 應該打印但是沒有打印的區域，這是由于色帶褶皺或打印元件故障導致的。漏印
會導致無法正確讀取已打印的條形碼符號或完全無法讀取。
模切介質 一種標簽類型，各標簽分別粘貼在介質背襯上。這些標簽可以彼此連接或者
有一段分隔距離。通常，標簽的包裝材料已經去除。（參見 非連續介質 。）
配置 打印機配置是一組適用于特定打印機應用的運行參數。一些參數可供用戶選擇，
其他一些參數則取決于安裝的選配件和工作模式。參數可能具有開關選擇，并且可以
通過控制面板編程，或可以作為 ZPL II 命令下載?？梢源蛴×谐鏊挟斍按蛴C參數
的配置標簽以供參考。
273 詞匯表
2017-9-27 ZT510 用戶指南 P1095460-061
熱敏 打印頭直接按壓在介質上的打印方法。加熱打印頭元件會導致介質的熱敏涂層變
色。在打印介質通過時有選擇地加熱打印頭元件，即可將圖像打印在介質上。這種打
印方法不需要使用色帶。對比 熱轉印 。
熱敏介質 這種介質涂有能夠?qū)Υ蛴☆^的熱敏應用產生反應的物質，從而生成圖像。
熱轉印 打印頭將油墨或松香涂層色帶壓緊在介質上的一種打印方法。加熱打印頭元件
能夠?qū)⒂湍蛩上戕D(zhuǎn)印到介質上。在打印介質和色帶通過時有選擇地加熱打印頭元
件，即可將圖像轉印到介質上。對比 熱敏 。
色帶 一段涂有蠟質或樹脂 “ 油墨 ” 的基膜材料。材料的帶油墨一側由打印頭頂靠在介
質上。當打印頭上的小元件對色帶加熱時，色帶上的油墨即會轉印到介質上。Zebra 色
帶的背面帶有可以防止打印頭磨損的涂層。
色帶褶皺 色帶褶皺是由于對準不當或打印頭壓力不當造成的。褶皺會導致漏印和 / 或
無法均勻卷繞使用過的色帶。執行調節步驟可以解決此問題。
閃存 閃存是一種非易失存儲器，能夠在斷電時保證信息完好無損。這是用于存儲打印
機操作程序的存儲器區域。另外，此存儲器還可以用于存儲可選的打印機字體、圖形
格式和完整的標簽格式。
撕下 一種工作模式，在這種模式下用戶可以手動將標簽 （簽條）從剩余的介質上撕
下。
條形碼 可以用一系列具有不同寬度的相鄰條形代表字母數字字符的代碼。具有通用產
品碼 (UPC) 或 Code 39 等多種不同的代碼方案。
無背襯介質 無背襯介質不使用背襯來避免介質卷上的標簽各層相互粘合。這種介質像
磁帶一樣纏繞，有粘膠的一面與下面沒有粘膠的表面接觸。單個標簽可從孔眼處隔
斷，或者也可以剪開。因為沒有背襯，一卷上可以容納更多標簽，從而避免頻繁更換
介質。無背襯介質是一種環保的選擇，因為不會浪費背襯，并且每張標簽的成本會大
大低于標準標簽。
液晶顯示屏 (LCD) 液晶顯示屏是一個背光顯示屏，能夠在正常操作過程中為用戶提供
操作狀態信息，并可以在配置特定打印機應用時提供選項菜單。
折疊式介質 以長方形堆疊形式包裝的折疊式介質。對比 成卷介質 。
診斷 有關哪些打印機功能無法正常使用的信息，這些信息可以用于排除打印機故障。
字母數字 表示字母、數字以及標點符號之類的字符。
字體 某一樣式類型的字母數字字符合集。示例包括 CG Times? 及 CG Triumvirate
Bold Condensed?
zebra zt510標簽打印機維修 上海zebra zt510標簽打印機維修 昆山zebra zt510標簽打印機維修
