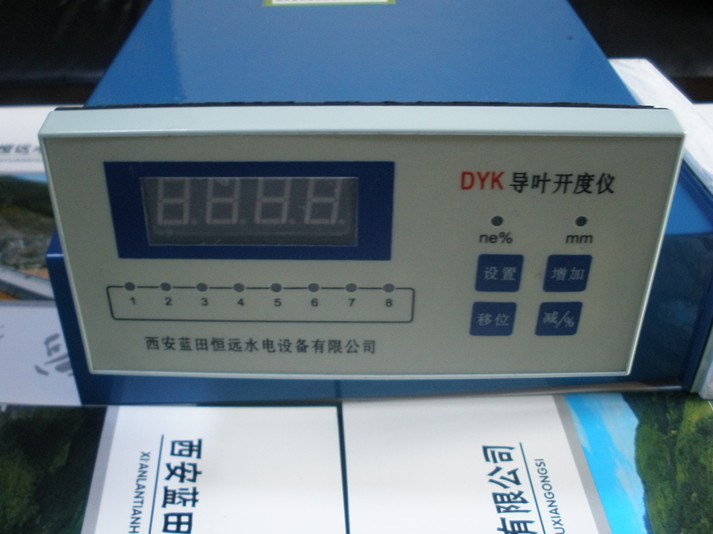

DYK型導葉開度儀是針對水電站導葉開度、閘門開度、接力器行程、轉軸角度測量而開發的一種高精度、高適用性的系列產品，儀表采集變送器信號，可顯示位移行程、開度百分比,可任意設置八路報警輸出,同時具有模擬量輸出。
二、特點
單片機系統采用MCS-51系列，經內部分頻后產生測量定時脈沖，周期為2us，其測量精度可達0.01Hz，穩定性高，長期不變。
顯示電路采用高亮度動態顯示方案。
信號輸入回路有光電隔離。將信號數值取入計算機內，再換算成對應的位移行程值，開度百分比等內容提供顯示、記憶。
8路輸出信號經過放大后驅動繼電器輸出，其中8個動作點與位移行程值所設定的對應，實測達到位移設定值時，對應輸出接點動作。
先進的WATCHDOG和電壓監控電路能對計算機的工作情況進行監控，當上電、掉電或電壓不穩定時，符合工業SPI標準的串行存儲器能保護計算機中的信息。當計算機死機時，看門狗能自動產生復位信號重新啟動計算機工作，大大提高了儀器的可靠性。
采用穩態開關電源，交、直流均可穩定工作，且電壓變化不影響測控裝置可靠工作。
三、技術參數
測量信號：位移傳感器 信號形式：電流4~20mA
測量精度：非線性度＜0.3%
數顯內容：位移行程值，開度百分比，各路輸出整定值。
開關量輸出信號：8路，每點可由用戶在所定范圍內整定。
輸出接點容量：5A/250VAC，5A/30VDC
模擬量輸出：4～20mA (對應開度)
工作環境：溫度0～50℃濕度＜85%
工作方式：連續
電源：110V/220VDC或AC110/220V/50Hz
功耗：10W
四、工作原理
DYK導葉開度儀表接受位移傳感器送來的模擬信號，經A/D轉換送CPU進行數值處理計算,經計算后的數值分別進行位移行程量、開度百分比顯示，同時輸出八路報警輸出及模擬量，且報警值及量程可任意設置，可完全替代機械式主令開關。
五、端子接線圖
電源：電壓范圍AC85-265V/50Hz或DC110-340V
24V(+)：傳感器供電電源正極
IN：傳感器信號輸入
COM：傳感器供電電源負極（接二線制傳感器時，此端子空）
J1～J8：輸出接點端子（SPDT）
