產品簡介

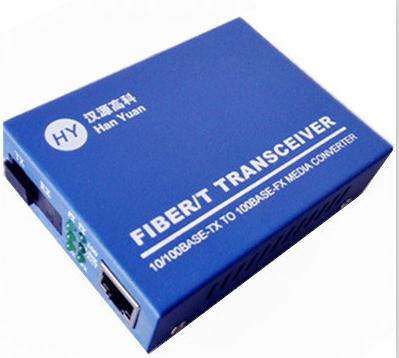

HY3211F-SC25為1 光1電口的百兆單模雙纖光纖收發器，具有1個10./100M自適應電口，1個155M的上聯光口。設備實現1個10/100M自適應電口和1個155M光口之間信息的交換和上聯。HY3211G-SC25具備獨有的進行端口隔離的VLAN開關和網絡風暴抑制開關，實現網絡信息的安全交換和傳輸。
HY3211G-SC25采用工業級設計和器件，適用于環境惡劣，傳輸可靠性要求場合。所有RJ45電口和饋電口均采用了先進的自愈式多級防雷設計，具備高等級的雷電、浪涌、ESD靜電防護能力。支持熱拔插，即插即用。
應用領域
◆ 高速公路監控系統、電子道路監控、抓拍系統
◆ 大型廠礦企業安防監控系統、網絡多功能系統
◆ 遠程多媒體教學/ 校園監控、電視會議系統
◆ 樓宇對講、無線通信 、視頻監控
◆ 全球眼、平安城市安防系統
◆ 智慧城市、智慧小區，智能家居系統
◆ 城市智能交通系統（ITS）
產品特點
◆ ◆ 獨具的VLAN網絡隔離和BSTM廣播風暴抑制設置，實現網路尤其是 視頻信息的安全傳輸和交換。
◆ ◆ 無阻塞存儲-轉發交換模式，所有端口可同時全線速工作在全雙工狀 態
◆ ◆ 支持優先級隊列，提供服務質量保證QoS。
◆ ◆ 支持IEEE802.3x全雙工流量控制/半雙工背壓式流量控制
◆ ◆ 支持IEEE802.1Q VLAN設置，支持流量控制，有效抑制廣播風暴。
◆ ◆ 具有包頭阻塞(HOL)預防機制，最大限度減少包丟失
◆ ◆ 支持端口聚合和端口隔離,支持每個電口之間的物理隔離和邏輯隔 離；
◆ ◆ 支持VLAN超長數據包傳輸，支持QOS，保證VOIP數據包傳輸，支 持STP生成樹，構成冗余網絡
◆ ◆ 電口自適應10M/100M，電口具備自動MDI/MDIX識別和翻轉,自適應 全雙工/半雙工功能
◆ ◆ 支持VLAN，QoS，TPv4, TPv6
◆ ◆ 每端口均支持MDI/MDIX自動翻轉及自協商
◆ ◆ 流控方式：全雙工采用IEEE 802.3x標準，半雙工采用Back pressure 標準
◆ ◆ 所有端口支持線速交換，64～1536幀長范圍內均可達到線速
◆ ◆ 支持2048個字節的巨幀 ，支持最大10K byte的超長信息包
◆ ◆ 完善的設備運行狀態指示，每個光口、電口都具備獨立的運行指示 燈，極大的便利了設備開通。
◆ ◆ 全部網口、電源口采用自愈式防雷設計，達到國內領先防雷等級。
技術參數
|
光學指標 |
波長： |
單模雙纖:1310;DFB:1260~1610nm |
|
出纖功率： |
0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm |
|
|
接收靈敏度： |
≤-26dBm |
|
|
單波長帶寬： |
155Mbps |
|
|
傳輸距離： |
單模：25km |
|
|
最大光功率預留量： |
15dbm/20dbm/25dbm/30dbm |
|
|
光纖接口 |
標準SC，F(xiàn)C/ST可選 |
|
|
網口指標 |
物理接口： |
標準RJ45 |
|
接口速率： |
10/100M自適應，全雙工/半雙工 |
|
|
網絡介質： |
5類及以上非屏蔽雙絞線 |
|
|
轉發方式： |
存儲轉發，所有端口支持線速轉發 |
|
|
網絡協議： |
IEEE 802.3i；IEEE 802.3u；IEEE 802.3x Flow Control； |
|
|
流控： |
IEE802.3X/IEE802.3Z全雙工流量控制和半雙工流量控制 |
|
|
線序: |
自適應MDI/MDIX直連和交叉連接方式 |
|
|
|
工作溫度： |
-30℃--+75℃ |
|
尺寸/供電/功率 |
尺寸： |
95mm(長)*70mm(寬)*24mm(高)(無耳朵) |
|
供電方式： |
外電：5V1A電源適配器 |
|
|
最大消耗功率： |
2W |
