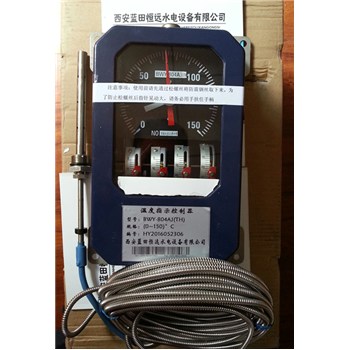

BWY（WTYK）—803、802系列壓力式溫度指示控制器（以下簡稱溫控器）主要是為測量和控制大型電力變壓器油溫而設計的，同時也使用于其他設備的溫度檢測和控制。本系列溫控器具有良好的防護性能，能在戶外條件下長期正常工作。儀表內部裝有二組或三組大容量控溫開關，可分別用于變壓器冷卻系統的啟動、關閉和信號報警，同時能將溫度信號遠傳至控制中心，同步顯示變壓器油溫。
適用場合
1、BWY（WTYK）—803、802溫控器測量變壓器頂層油溫并當溫度達到設定值時啟動、關閉冷卻系統和發出報警信號1000kVA以上變壓器
2、BWY（WTYK）—803、802（TH）溫控器同1并適用于濕熱帶場合1000kVA以上變壓器
3、BWY（WTYK）—803、802（TH）溫控器
同2；并采用復合溫度傳感器技術，能同時輸出Pt100熱電阻信號8000kVA以上變壓器
4、XMT數顯溫控儀與BWY（WTYK）—803、802A配套，實現油溫遙測遙控。還能輸出和計算機聯網的標準信8000kVA
以上變壓器
5、BWY（WTYK）—803、802A/XMT溫控器同3、4等可同時替代
1）WTZK—02溫控器
2）電阻溫度計
3）轉換開關
4）XCT或XMT等自儀單表
5）變送器
8000kVA以上變壓器或無人值班變電站
二、主要技術參數
（一）BWY（WTYK）—803、802型
1、正常工作條件：環境溫－20℃~+55℃相對濕度5%~95%
2、測量范圍：（0—100）℃（0—120）℃（0—150）℃
3、指示準確度：1．5級
4、測溫部件：溫包外型尺寸（Φ14×150）mm，材料為不銹鋼，安裝螺紋M27×2
5、開關性能：設定范圍：全量程設定準確度：±3℃開關差：（6±2）℃
額定功率：AC250V3ADC250V50W
標準設定點：803K1=55℃K2=65℃K3=80℃
802K1=55℃K2=80℃
6、儀表安裝尺寸：與WTYK—02兼容，詳見外形圖。
7、戶外性能：溫控器的防水、防水性能達到GB4208—93中IP55的規定。
（二）BWY（WTYK）—803、802（TH）型
1~6條與上同
戶外性能：符合GB/T2433．3—93《電工電子產品基本環境試驗規格試驗Ca:
恒定濕熱試驗方法》外露零件的防霉性能。
（三）BWY（WTYK）—803、802A（TH）
與上同，帶Pt100鉑電阻輸出。
XMT系列溫度計
1．顯示方法：三位半數顯
2．顯示誤差：±（0.5%+1個字）±(1%+1個字)二檔
3.設定點偏差:小于±1%
4.控制點不靈敏區:小于±0.5%
5.輸出信號誤差:小于±1%
6.輸出觸點容量:AC220V3A(阻性負載)
7.溫度系數:在0℃-50℃范圍內偏離20℃±2℃使時
其溫度系數小于0.05%/℃
8.工業電源：220V±10%50Hz，功耗小于5W
9．工作環境：溫度0℃-50℃、相對濕度≤85%的無腐蝕性氣體
10．外形尺寸：160×80×150開孔尺寸：152+1×76+1
