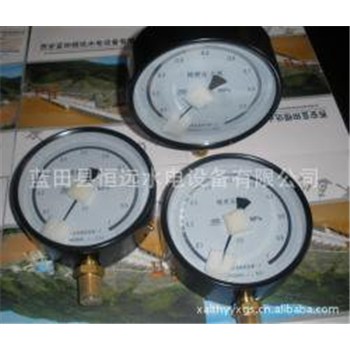

Y-150型壓力表適用于測量無爆炸，不結晶、不凝固及對銅合金不起腐蝕作用的液體或氣體等介質的壓力。儀表的測量系統由接頭、彈簧管和傳動機構組成，通過指針指示儀表讀數。Y-150壓力表不僅具有設計新穎，結構可靠品種規格齊全，動作穩定性好，適應性強的特點外，而且又具有測控并茂，安裝簡單，維護量小等優點。
為使通用型壓力表能適用測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗場合，應必須采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。隔膜表的耐蝕性可通過合適的選擇與測量介質接觸部分的隔膜、法蘭及密封墊圈的材料來保證。隔膜表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酪等工業部門生產過程中測量流體介質壓力之用 。
由于隔膜表系統由填充密封液作為傳遞壓力的介質，則由于密封液的溫度體膨脹數，隔膜剛度以及受壓部溫度有關，有其對于低量程的壓力儀表，則影響更明顯。一般受壓部分溫度差規定不大于0.1%/℃。故隔膜壓力儀表總的溫度影響量兩者之和。尤其對于帶軟連接管的隔膜壓力表，由于愛壓部與通用型壓力表安裝位置不同，會產生液位差的影響量△P。
二、安裝使用與維護
(1)儀表必須垂直安裝，搬運、安裝時應避免碰撞和振動。
(2)儀表宜在周圍環境溫度為-40℃～+70℃，相對濕度不大于80%的場所使用,高溫使用請加裝散熱設備。
(3)儀表在測量穩定負荷時不得超過測量上限的2/3，測量波動壓力時，不得超過測量上限的1/2，較低壓力，在兩種情況下，都不應低于測量上限的1/3。
(4)在測量腐蝕性介質，可能結晶的介質，粘度較大介質和劇變波動壓力時應添加隔離裝置和緩沖裝置。
(5)儀表應經常進行檢定(至少三個月一次)
(6)每次定做時請說明所要測量的介質。
三、性能參數
量程：0－1.0MPa
接口規格：M20 x 1.5
接口方式：徑向
表盤尺寸：150
允許介質及較高溫度(℃)：無爆炸性，不結晶，不凝固，不腐蝕銅合金的液體或氣體，70℃
單位顯示：MPa
精度等級：1.5%
