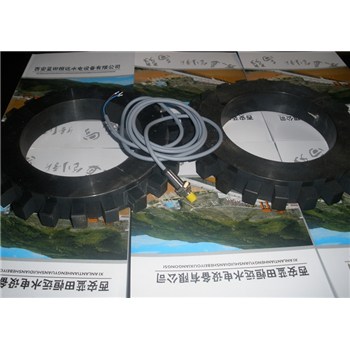

ZXD-03T齒盤轉速測控裝置是取代目前水輪發電機組轉速繼電器，同時兼有兩路測量頻率、機組轉速百分比等功能的新一代機組自動化測控儀表。
該測控儀充分利用單片機的特長，實現了精度高、功能強、高可靠、易操作等優點。其最突出的優點在于只與測量信號的頻率有關而與信號電壓幅值無關，因而特別適合低殘壓信號的測量。它集頻率表、轉速表、轉速繼電器、轉速測試儀表于一體。由于其測控精度由晶振決定，不用擔心轉速接點出口值因長期運行而變化，提高了可靠性，測控儀轉速接點輸出采用回差閉鎖方式防止波形畸變引起輸出誤動作，根據電站運行需要，可以在現場方便地對8個轉速出口值進行一定范圍的整定。
該儀表還具有標準電流輸出，在機組各轉速點輸出開關量信號和與機組轉速對應的模擬量信號，可以方便的與計算機接口，可作為水電廠全廠計算機監控系統的組成部分，為自動開、停機及電廠監控系統服務。
二、特點
★ ZXD-03T齒盤轉速測控裝置集頻率表、轉速表、轉速繼電器、轉速測試儀表于一體，是多用途轉速監控儀表。
★ 轉速測量采用了變閘門測周期的先進測量原理，具有測量精度高、實時性強等特點。
★ 測控儀測控精度只決定于晶振的誤差和穩定性，因此轉速接點出口值可保持長期運行而不變化。
★ 產品采用外部硬件看門狗，保證產品永不死機。
★該測控儀具有標準4～20mA 電流輸出，還可選擇RS485（MODBUS RTU）通訊輸出，可以方便的與計算機監控系統連接。
三、主要技術性能
測量信號路數： 2路：光電開關的頻率Mc和發動機PT頻率信號
測量頻率范圍： 0.5～100Hz
測量 精度： 0.5級，轉速死區＜0.02％
數顯 內容： 發電機頻率，轉速百分比，設定參數值。
開關量輸出信號：轉速值信號：8路，初始值中心轉速5%n、35%n、40%n、60%n、80%n、95%n、115%n、140%n、每點可由用戶在所定范圍內整定。
機組蠕動報警輸出信號1路，轉速在0.1%~1%Ne閉合
裝置電源故障報警信號1路，異常時接點閉合。
模擬量輸出： 4～20mA(對應于機組轉速0%Ne～200%Ne)
通訊輸出： RS485（MODBUS RTU）
工作環境： 溫度0～50℃濕度＜85%
外形尺寸： 寬×高×深=160mm×80mm×160mm
工作方式： 連續
工作電源： DC110～340V或 AC85～265V/50Hz
功耗： 10W
產品型號及意義
型 號信號輸入說 明
ZXD-03T 1路PT，1路MC 齒盤轉速測控裝置
-0 無電流輸出
-1 4-20mA電流輸出
0 無接口輸出
1 RS-485接口(標準MODBUS RTU通訊協議)
