485傳輸開關信號模塊，開關量采集模塊，點對點傳輸 功能介紹

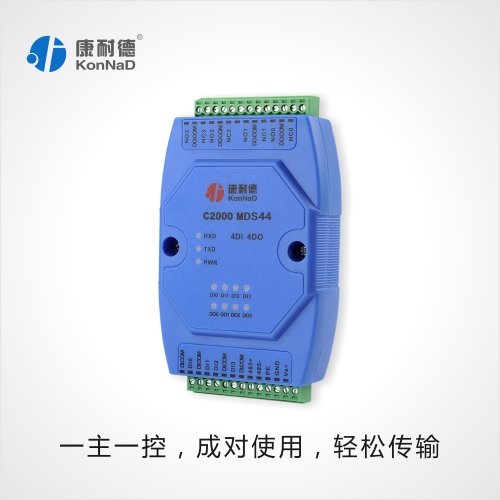

C2000 MDS44為RS485型開關量點對點傳輸模塊，可以通過RS485網絡進行開關量信號遠程傳輸，完全可以替代現有基于線纜實現信號傳輸?shù)慕鉀Q方案。
MDS44具備1個RS485通訊口、4路數字量輸入（DI）和4路數字量輸出（DO），DO可以輸出常開（NO）、常閉（NC）兩種狀態（可自定義上電初始狀態）。成對使用MDS44可以將4組輸入輸出信號通過RS485網絡傳輸至PLC或DCS控制系統。通過使用MDS44，遠端傳感器信號便可以經由現有RS485網絡精確傳送至本地控制器或顯示面板。提供5年質保服務。
特點：
→4路數字量輸入；
→4路數字量輸出；
→通過RS485傳輸物理信號；
→成對使用，一主一從MDS44間點對點開關量傳輸；
→I/O與系統完全隔離；
→RS485通訊接口提供光電隔離及每線600W浪涌保護；
→電源具有良好的過流過壓、防反接保護功能；
→豐富的指示燈，全面查看狀態，及時排查故障；
→安裝方便。
485傳輸開關信號模塊，開關量采集模塊，點對點傳輸 技術參數
數字量輸入接口
DI
4路干接點輸入
DI保護
過壓小于60V ，過流小于100mA
數字量輸出接口
DO
4路C型繼電器
DO觸點容量
2A/30VDC 1A/125VAC
DO有保護
防雷600W, 過壓小于60V,過流小于500mA
串口通信參數
接口類型
RS485
波特率
9600
數據位
8
奇偶校驗
None
停止位
1
流量控制
None
通訊協議
Modbus Rtu
串口保護
串口ESD保護
1.5KV
串口防雷
600W
串口過流，過壓
小于240V，小于80mA
電源參數
電源規格
9-24VDC (推薦12VDC)
電流
200mA@12VDC
功耗
小于2W
浪涌保護
1.5kW
電源過壓，過流
60V，500mA
工作環境
工作溫度、濕度
-25~85℃，5~95%RH，不凝露
儲存溫度、濕度
-60~125℃，5~95%RH，不凝露
其他
尺寸
72.1*121.5*33.6mm
保修
5年質保
