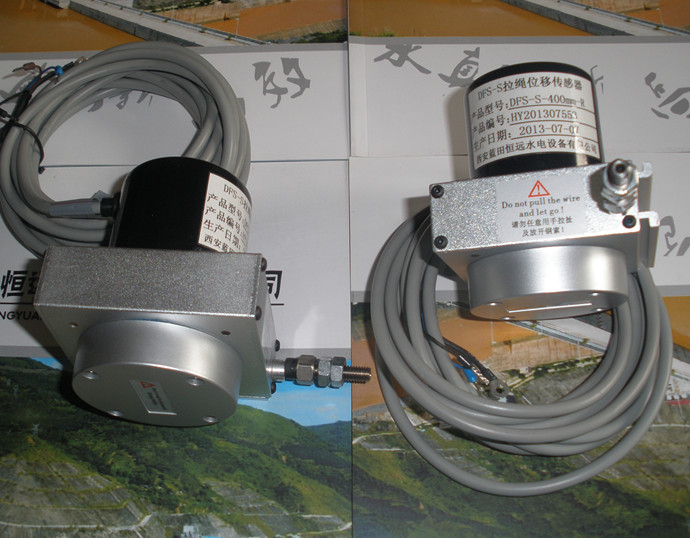

卓越性能HDT-C-M-5-I-500-UI拉線式導葉位移傳感器又稱拉繩傳感器、拉繩電子尺、拉繩編碼器。拉繩位移傳感器是直線位移傳感器在結構上的精巧構成，充分結合了角度傳感器和直線位移傳感器的優點，成為一款安裝尺寸小、結構緊湊、測量行程大、精度高的傳感器，行程從幾百毫米至十幾米不等。操作上，拉繩式位移傳感器安裝在固定位置上，拉繩縛在移動物體上。拉繩直線運動和移動物體運動軸線對準。運動發生時，拉繩伸展和收縮。一個內部彈簧保證拉繩的張緊度不變。帶螺紋的輪轂帶動精密旋轉感應器旋轉，輸出一個與拉繩移動距離成比例的電信號。測量輸出信號可以得出運動物體的位移、方向或速率。
參數
測量行程、輸出信號模式、線性度、重復性、分辨率、線徑規格、出線口拉力、往返速度、重量、輸入電阻值、功率、工作電壓、工作溫度、震動、防護等級。
特點
機座號：有效行程2250mm，
線性精度：（通用型）0.25%FS；（精密型）0.05%~0.08%FS；
重復精度：0.01%FS～0.005%FS；
產品型式：電流型（4～20mA；或20～4mA）；
電壓型（0～10Vdc；或10～0Vdc）
電阻型（0～5kΩ；或0～10?kΩ）；
脈沖型（一般3600～5000?ppr，incremental）
固定螺絲：M4mm；
安裝方式：支架(兩個)
有效壽命：500萬次往復行程；
保護等級：IP67
供電電壓：24VDC(脈沖型供電電壓：5~24VDC)
產品本體安裝：
安裝支架孔距離：28±0.5mm
兩個支架之間距離：建議在40～55mm之間
安裝螺絲：M4
牽引螺絲安裝：M6
