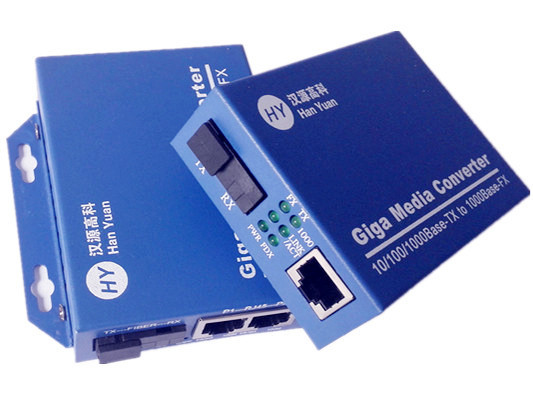

HY3211G-SC25A/B為1 光1電口的千兆光纖收發器，具有1個10./100/1000M自適應電口，1個1.25G的上聯光口。設備實現1個10/100/1000M自適應電口和1個1.25G光口之間信息的交換和上聯。HY3211G-SC25A/B具備獨有的進行端口隔離的VLAN開關和網絡風暴抑制開關，實現網絡信息的安全交換和傳輸。
HY3211G-SC25A/B采用工業級設計和器件，適用于環境惡劣，傳輸可靠性要求場合。所有RJ45電口和饋電口均采用了先進的自愈式多級防雷設計，具備高等級的雷電、浪涌、ESD靜電防護能力。
◆ 高清網絡監控傳輸與供電
◆ 高速公路監控系統、電子道路監控、抓拍系統
◆ 大型廠礦企業安防監控系統、網絡多功能系統
◆ 遠程多媒體教學/ 校園監控、電視會議系統
◆ 樓宇對講、無線通信 、視頻監控
◆ 全球眼、平安城市安防系統
◆ 智慧城市、智慧小區，智能家居系統
◆城市智能交通系統（ITS）
1口百兆光纖收發器工業導軌式接收機;光口：1個百兆光口，距離20公里，F(xiàn)C口，單模單纖;電口：1個百兆網口；安裝方式：工業導軌式；
1口百兆光纖收發器工業導軌式發送機;光口：1個百兆光口，距離20公里，F(xiàn)C口，單模單纖;電口：1個百兆網口；安裝方式：工業導軌式；
1個10/100BaseT（X）自適應RJ45接口；1個100BaseFX以太網光纖接口；單模單纖，傳輸距離可達20、40、60、80、100、120公里；支持IEEE802.3、IEEE802.3u、IEEE802.3x網絡標準；存儲轉發交換方式；平均無故障時間MTBF≥10萬小時；全金屬封閉結構，工作溫度范圍可以達到-40~85 ℃；工業級設計,安裝簡便、即插即用
4口百兆光纖收發器工業導軌式接收機;光口：1個百兆光口，距離20公里，F(xiàn)C口，單模單纖;電口：4個百兆網口；安裝方式：工業導軌式；
4口百兆光纖收發器工業導軌式發送機;光口：1個百兆光口，距離20公里，F(xiàn)C口，單模單纖;電口：4個百兆網口；安裝方式：工業導軌式；
4個10/100BaseT（X）自適應RJ45接口；1個100BaseFX以太網光纖接口；單模單纖，傳輸距離可達20、40、60、80、100、120公里；支持IEEE802.3、IEEE802.3u、IEEE802.3x網絡標準；存儲轉發交換方式；平均無故障時間MTBF≥10萬小時；全金屬封閉結構，工作溫度范圍可以達到-40~85 ℃；工業級設計,安裝簡便、即插即用
8個10/100/1000BaseT（X）自適應RJ45接口；支持IEEE802.3、IEEE802.3u、IEEE802.3x網絡標準；存儲轉發交換方式；平均無故障時間MTBF≥10萬小時；全金屬封閉結構，工作溫度范圍可以達到-40~85 ℃；工業級設計,安裝簡便、即插即用
4口千兆光纖收發器工業導軌式接收機;光口：1個千兆光口，距離20公里，F(xiàn)C口，單模單纖;電口：1個千兆網口，3個百兆網口；安裝方式：工業導軌式；
4口千兆光纖收發器工業導軌式發送機;光口：1個千兆光口，距離20公里，F(xiàn)C口，單模單纖;電口：1個千兆網口，3個百兆網口；安裝方式：工業導軌式；
3個10/100BaseT（X），1個10/100/1000BaseT（X）自適應RJ45接口；1個1000BaseFX以太網光纖接口；單模單纖，傳輸距離可達20、40、60、80、100公里；支持IEEE802.3、IEEE802.3u、IEEE802.3x網絡標準；存儲轉發交換方式；平均無故障時間MTBF≥10萬小時；全金屬封閉結構，工作溫度范圍可以達到-40~85 ℃；工業級設計,安裝簡便、即插即用
8口千兆級聯型工業以太網交換機，光口：2個千兆光口，距離20公里，LC口，單模單纖；電口：1個千兆網口,7個百兆網口；安裝方式：工業導軌式；
7個10/100BaseT（X），1個10/100/1000BaseT（X）自適應RJ45接口；2個1000BaseFX以太網光纖接口；單模單纖，傳輸距離可達20、40、60、80、100公里；支持IEEE802.3、IEEE802.3u、IEEE802.3x網絡標準；存儲轉發交換方式；平均無故障時間MTBF≥10萬小時；全金屬封閉結構，工作溫度范圍可以達到-40~85 ℃；工業級設計,安裝簡便、即插即用
◆ ◆ 獨具的VLAN網絡隔離和BSTM廣播風暴抑制設置，實現網路尤其是視頻信息的安全傳輸和交換。
◆ ◆ 無阻塞存儲-轉發交換模式，所有端口可同時全線速工作在全雙工狀態
◆ ◆ 支持優先級隊列，提供服務質量保證QoS。
◆ ◆ 支持IEEE802.3x全雙工流量控制/半雙工背壓式流量控制
◆ ◆ 支持IEEE802.1Q VLAN設置，支持流量控制，有效抑制廣播風暴。
◆ ◆ 具有包頭阻塞(HOL)預防機制，最大限度減少包丟失
◆ ◆ 支持端口聚合和端口隔離,支持每個電口之間的物理隔離和邏輯隔離；
◆ ◆ 支持VLAN超長數據包傳輸，支持QOS，保證VOIP數據包傳輸，支持STP生成樹，構成冗余網絡
◆ ◆ 電口自適應10M/100M，電口具備自動MDI/MDIX識別和翻轉,自適應全雙工/半雙工功能
◆ ◆ 支持VLAN，QoS，TPv4, TPv6
◆ ◆ 每端口均支持MDI/MDIX自動翻轉及自協商
◆ ◆ 流控方式：全雙工采用IEEE 802.3x標準，半雙工采用Back pressure標準
◆ ◆ 所有端口支持線速交換，64～1536幀長范圍內均可達到線速
◆ ◆ 支持2048個字節的巨幀 ，支持最大10K byte的超長信息包
◆ ◆ 完善的設備運行狀態指示，每個光口、電口都具備獨立的運行指示燈，極大的便利了設備開通。
◆ ◆ 全部網口、電源口采用自愈式防雷設計，達到國內領先防雷等級。
◆ ◆ 工業級設計，適用于環境惡劣，傳輸可靠性要求場合。
|
序號 |
型號 |
規格 |
|
1 |
HY3211G-SC25A/B |
1個10/100/1000M自適應電口，1個1.25G上聯光口，帶VLAN開關，單模單纖，25KM，SC光口 ,外置電源 |
|
2 |
HY3518G-SC25A |
8個10/100M/1000M自適應電口，1個1.25G上聯光口，帶VLAN開關和BSTM廣播風暴抑制開關，單模單纖，25KM，SC光口 |
|
…… |
…… |
……
|
備注：本系列支持功能繁多，上表僅為常用型號示例，具體請來電公司，歡迎垂詢
漢源高科北京）科技有限公司是一家專業的安防監控系統設備供應商，自主研發生產多款視頻光傳輸設備、工業級網絡傳輸和交換設備、數字視頻矩陣等。公司自成立之日起，就將提供全數字的高清解決方案作為我們的奮斗目標。
漢源高科主要產品有光纖收發器/工業級交換機/工業級以太網交換機/工業級網絡交換機/工業級光纖自愈環網交換機/工業級光纖收發器/工業級POE交換機/POE交換機/多業務光端機（視頻光端機，485/232/422數據工控光貓，語音廣播對講光端機，電話光端機，以太網光端機，紅外報警開關量光端機）/VGA光端機/HDMI光端機/DVI光端機/SDI光端機/TVI/CVI/AHD同軸視頻光端機等
|
光學指標 |
波長： |
單模:1310/1550nm;DFB:1260~1610nm |
|
出纖功率： |
0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm |
|
|
接收靈敏度： |
≤-26dBm |
|
|
單波長帶寬： |
1.25Gbps |
|
|
傳輸距離： |
單模：0-120km |
|
|
最大光功率預留量： |
15dbm/20dbm/25dbm/30dbm |
|
|
光纖接口 |
標準SC，F(xiàn)C/ST可選 |
|
|
網口指標 |
物理接口： |
標準RJ45 |
|
接口速率： |
10/100M/1000M自適應，全雙工/半雙工 |
|
|
網絡介質： |
5類及以上非屏蔽雙絞線 |
|
|
轉發方式： |
存儲轉發，所有端口支持線速轉發 |
|
|
網絡協議： |
IEEE 802.3i；IEEE 802.3u；IEEE 802.3x Flow Control； |
|
|
流控： |
IEE802.3X/IEE802.3Z全雙工流量控制和半雙工流量控制 |
|
|
線序: |
自適應MDI/MDIX直連和交叉連接方式 |
|
|
工作環境 |
工作溫度： |
-30℃--+75℃ |
|
工作濕度： |
無冷凝 5%--95% |
|
|
尺寸/供電/功率 |
尺寸： |
95mm(長)*70mm(寬)*25mm(高)(無耳朵) |
|
供電方式： |
外電：5V1A電源適配器 |
|
|
最大消耗功率： |
2W |
