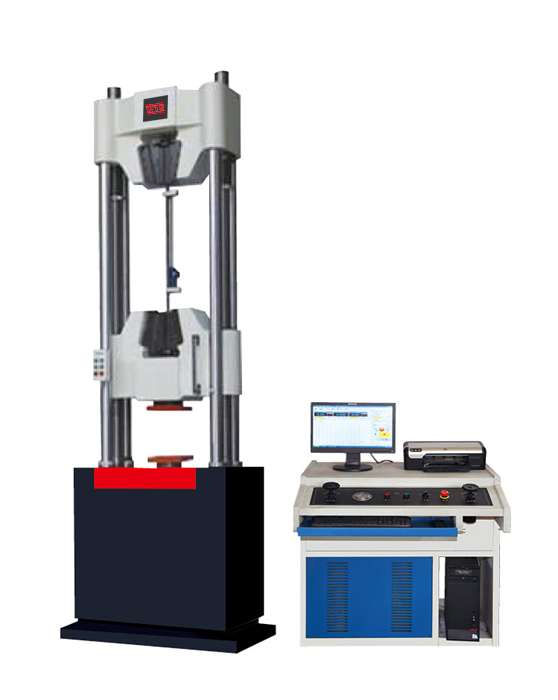

WAW-G型鋼絞線萬能試驗機
一：功能與用途
微機控制電液伺服式鋼絞線專用試驗機,專用于預應力鋼絞線的力學性能試驗，本機配有聯想計算機、品牌打印機、大標距電子引伸計、光電編碼器及功能齊全的通用試驗軟件，可以非常方便地完成試驗功能;可測定鋼絞線的抗拉強度Rm、規定塑性延伸強度Rp0.2、彈性模量E和最大力延伸率等力學性 能;另配有鋼絞線專用加長鉗口確保試樣中間斷裂(如果鋼絞線在夾持鉗口內斷裂，測得的抗拉強度值偏低于真實值)。從而進一步提高試驗成功率。試驗結果可以查詢和打印(力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間)六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障。
可測定鋼絞線的抗拉強度、規定非比例延伸強度、彈性模量、延伸率等力學性能。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設備。該試驗操作和數據處理符合GB/T5224-1995《預應力混凝土鋼絞線》的要求。
二、性能特點
1、 特制超厚鉗口座使鋼絞線在拉伸時完全包容在鉗口座體內從而保證鋼絞線試樣在中間斷裂。
2、 特質高硬度（HRC68-70）加長鉗口提高了夾持捻距和接觸面積并采用液壓自動夾緊，使試樣夾持更牢靠不易打滑。
3、 在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。
4、 具有等速應力、等速應變、等速位移、拉伸控制、程序編輯器多種控制模式，各種控制模式在試驗過程中可任意平滑切換并保持。
5、測控軟件基于中文bs操作系統平臺，具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式、可滿足不同材料的測試。對已相同條件的試樣一次輸入批量自動生成，還可制作條件模板。
6、試驗自動完成后試樣信息、試驗數據、試驗曲線等自動存儲。
7、根據試驗力大小或材料變形大小自動切換到適當量程，以確保試驗數據測量的準確性。
8、試驗數據（試驗力、位移、變形）加載狀態和試驗曲線隨試驗過程動態實時屏幕顯示。
9、根據實際需要可選擇應力—應變、力—位移、力—時間、位移—時間等曲線進行顯示、分析和打印。
10、當負荷超過滿量程的2%-5%時自動過載保護停機。
11、可根據試樣條件、試驗日期和試驗數據等條件自動查詢所有相關歷史記錄。
12、軟件預留數據庫接口，方便于實驗室間局域聯網，便于實驗數據管理。
三、主要參數
主要型號
WAW-G/WEW-G-600
WAW-G/WEW-G-1000
最大試驗力（kN）
600
1000
力測量范圍
1%~100%FS（滿量程）
力示值準確度
±0.5%或±1%
力分辨率
±500000碼，全程不分檔，分辨率不變
變形測量范圍
1%~100%FS（滿量程）
變形示值準確度
±0.5%或±1%
變形分析率
2
位移示值準確度
±0.5%或±1%
應力控制速度（Mpa/s）
1~45
應力控制速度（mm/s）
0.001~0.5
位移控制速度（mm/s）
0.02~3
下橫梁位置調節方式
鏈輪傳動
試驗
空間
拉伸空間
700
700
壓縮空間
650
650
有效寬度
500
520
活塞行程
250
主機尺寸
800×620×2650
860×860×2850
圓試樣夾持直徑
Φ13~Φ40
Φ20~Φ60
扁試樣夾持厚度
30
40
電源總功率（kW）
2.0
2.5
重量
2700
3700
