EJA變送器用高溫一體化三閥組壓力等級

應用規范

設計制造：GB/T 12224-1989 ；JB/T 8473-1996
連接形式：法蘭式連接
結構特征：錐面密封；浮動閥瓣
閥門檢驗和實驗：GB/T 13927-1992
材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定

適用范圍

當前針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

結構示意圖

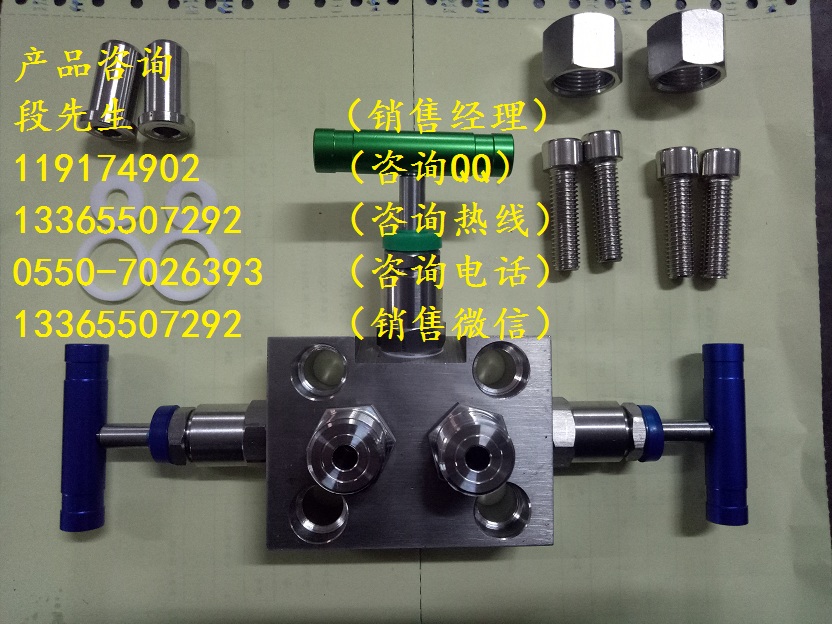

3051一體化閥組結構示意圖

性能規范單位：MPa

實驗項目	壓力值
公稱壓力	16
殼體實驗	24
密封試驗	17.6
氣壓試驗	9.6
適用溫度	≤180℃
適用介質	水、蒸汽、油品等

主要零件材料

型號	閥體	接頭	閥桿	螺帽	填料
3051-160	20#	20#	2Cr13	20#	PTFE
3051-160P	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	PTFE

主要外形尺寸

規格	2-Ф	4-Ф	A0	A1	B1	重量
DN6	2-Ф14	4-Ф12	35	54	41	1.9

三閥組結構原理

三閥組由閥體、二個截止閥及一個平衡閥組成。三閥組是由三個互相溝通的三個閥組成。
根據每個閥在中所起的作用可分為：左邊為高壓閥，右邊為低壓閥，中間為平衡閥。
三閥組與差變送器配套使用,作用是將正、負壓測量室與引壓點導通或斷開；或?qū)⒄?fù)壓測量室斷開或?qū)ā?/span>
