一、概述
熱電偶補償導線、補償電纜的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品等效采用等效采用IEC 584－3《熱電偶第三部分－補償導線》國際標準，產品質量?jī)?yōu)于GB 4989-85《熱電偶用補償導線》國家標準。絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸、堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代國際先進水平。熱電偶補償導線、補償電纜主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。
二、主要技術指標
1、補償導線型號按產品的品種劃分為：SC、KC、KX、EX、JX、TX、NC
2、其中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
3、使用分類、允差等級、護層著色標志
|
使用分類 |
標志 |
允許登記及護層著色 |
|
|
普通級 |
精密級 |
||
|
一般用 |
G |
B（黑色） |
A（灰色） |
|
耐熱用 |
H |
B（黑色） |
A（黃色） |
4、結構特征、絕緣層、護層材料、使用溫度
R多股軟線芯
P屏蔽型
|
絕緣層及護層 |
使用溫度 |
|||||
|
材料 |
符號 |
|||||
|
聚氟乙烯 |
PVC |
-25～70℃ |
||||
|
聚全氟乙丙烯 |
FEP |
-60～205℃ |
||||
|
可溶性聚四氟乙烯 |
PFA |
-60～260℃ |
||||
|

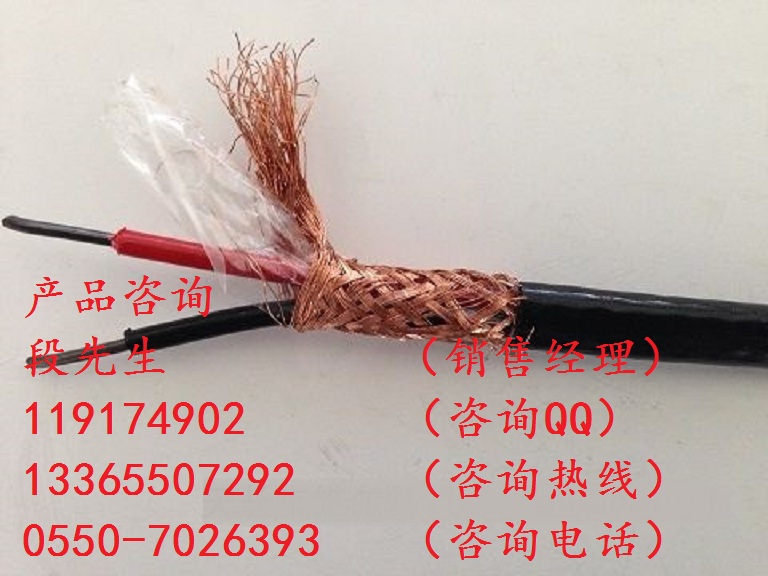

結絕示意 |
||||||
|
護層 |
絕緣層 |
合金絲 |

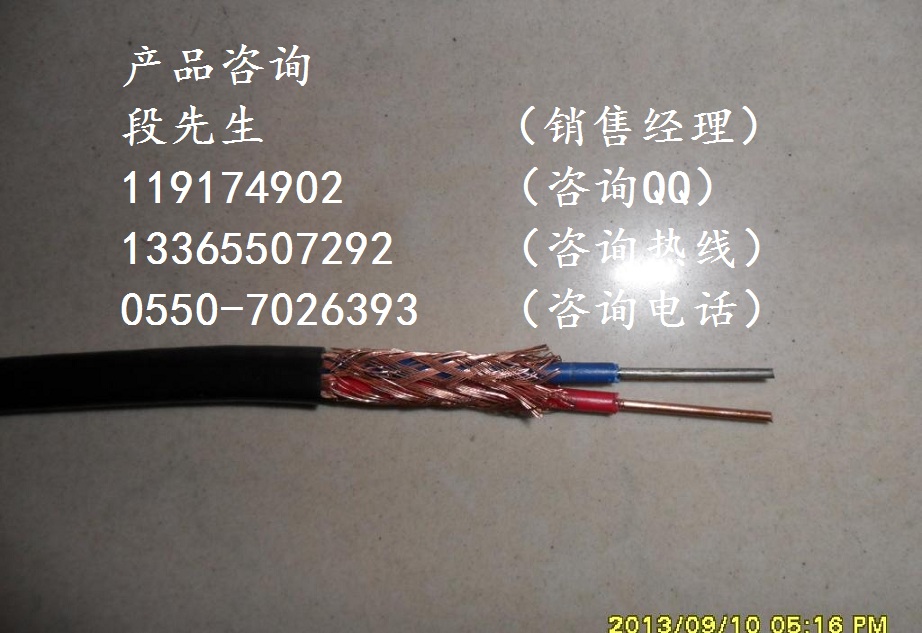

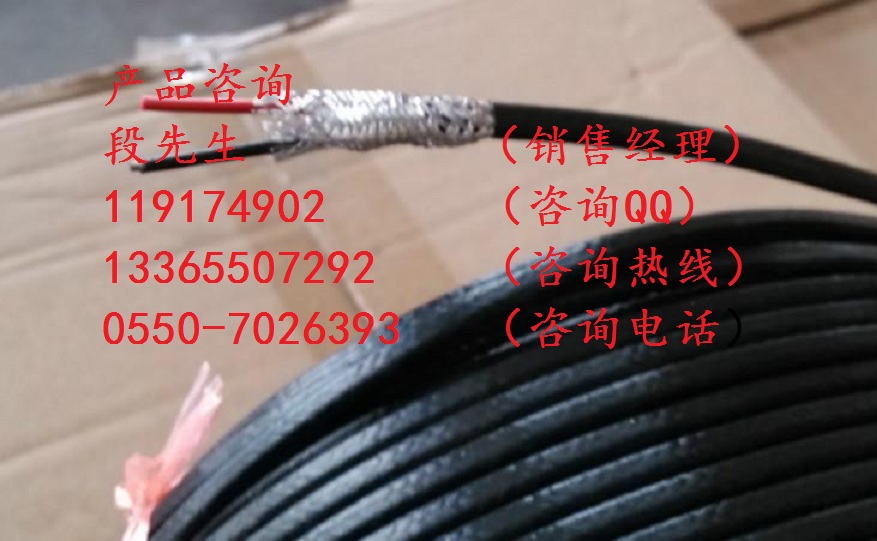

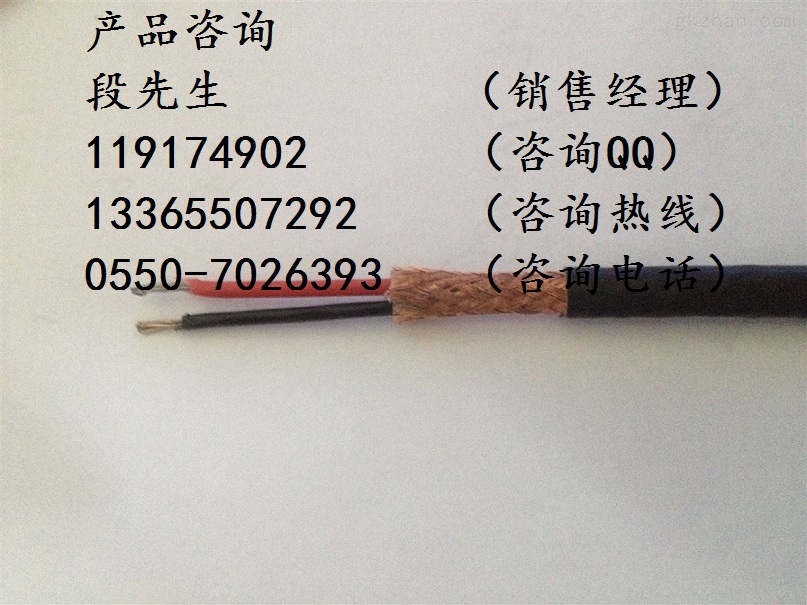

護層 |
屏蔽層 |
絕緣層 |
合金絲 |
|
|
|
|||||
|
|
|
|
|
|
|
|
三、型號表示
示例：配K型偶補償導線，單線標稱截面1.5mm2
●一般用普通級補償型補償導線表示為；KC-GB-VV-2*1.5
●耐熱用精密級屏蔽補償型補償導線表示為:KC2-HA-FFP-2*1.5
●耐熱用精密級屏蔽軟線延伸型補償導線表示為:KX-HA-FFRP-2*1.5
