超聲波采購請?zhí)峁┚唧w參數，我們專業為您選型。

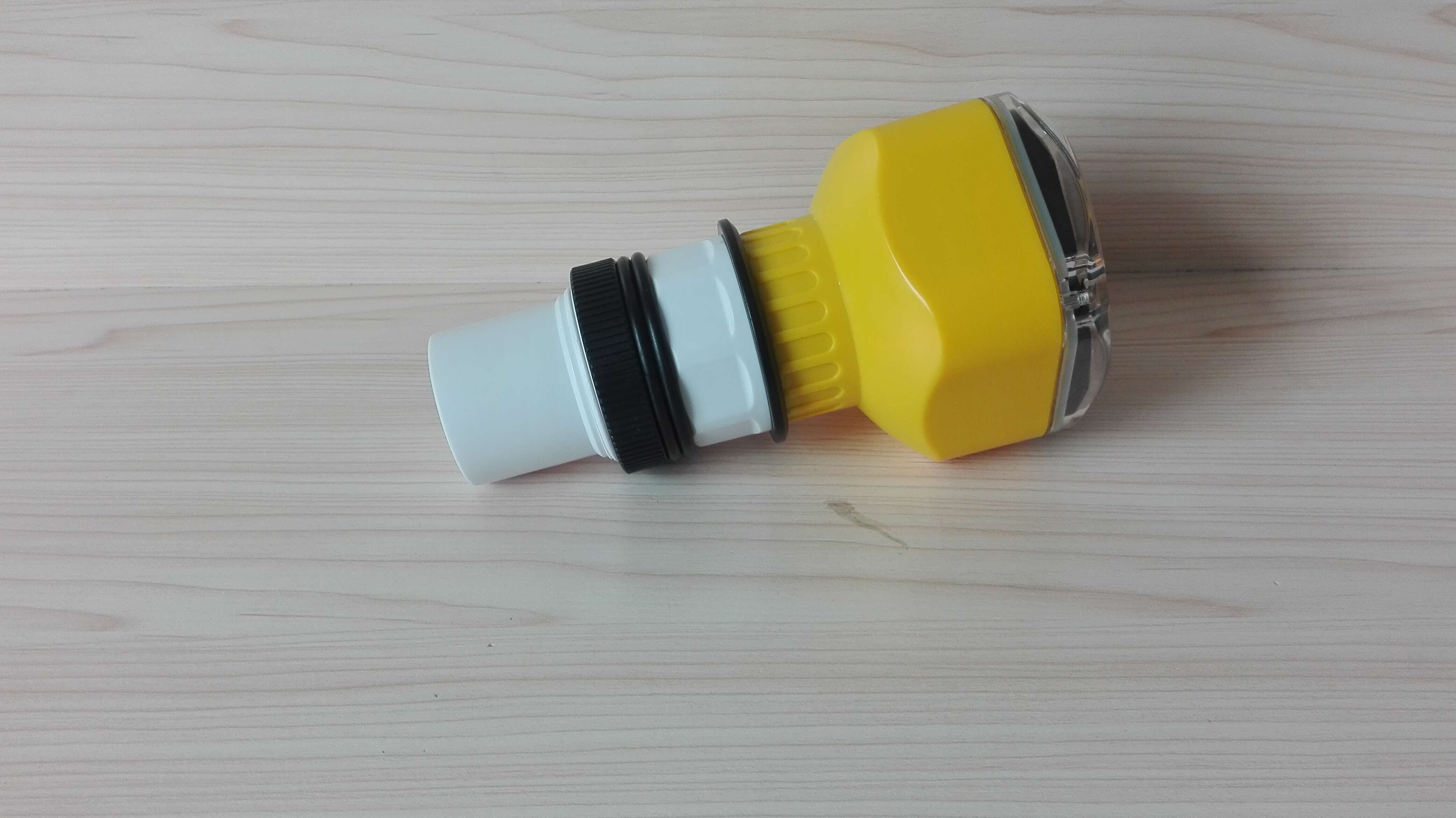

在測量中超聲波脈沖由傳感器（換能器）發出，聲波經液體表面反射后被同一傳感器接收或超聲波接收器，通過壓電晶體或磁致伸縮器件轉換成電信號，并由聲波的發射和接收之間的時間來計算傳感器到被測液體表面的距離。 由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。
|
功 能 |
一體型 |
分 體 型 |
|
量 程 |
5米、10米、15米、20米、30米、40米、50米、60米 |
5米、10米、15米、20米、30米、40米、50米、60米、70米、 |
|
測量精度 |
0.5%-1.0% |
0.5%-1.0% |
|
分辨率 |
3mm或0.1%（取大者） |
3mm或0.1%（取大者） |
|
顯 示 |
中文液晶顯示 |
中文液晶顯示 |
|
模擬輸出 |
4線制4～20mA/510Ω負載 2線制4～20mA/250Ω負載 |
4～20mA/510Ω負載 |
|
繼電器 輸 出 |
可選配2組AC 250V/ 8A或DC 30V/ 5A 狀態可編程 |
（可選配）單通道為2組，雙通道是4組AC 250V/ 8A或DC 30V/ 5A 狀態可編程 |
|
供 電 |
標配24VDC 可選 220V AC+15% 50Hz |
標配220V AC+15% 50Hz 可選24VDC 120mA 定做12VDC或電池供電 |
|
環境溫度 |
顯示儀表-20～+60℃， 探頭-20～+80℃ |
顯示儀表-20～+60℃， 探頭-20～+80℃ |
|
通 信 |
可選485，232通信（廠家協議） |
可選485，232通信（廠家協議） |
|
防護等級 |
顯示儀表IP65，探頭IP68 |
顯示儀表IP65，探頭IP68 |
|
探頭電纜 |
無 |
可達100米，標配10米 |
|
探頭安裝 |
根據量程和探頭的選型 |
根據量程和探頭的選型 |
|
產品功耗 |
分體式用24V電源供電，不帶繼電器功耗是100mA，帶一個繼電器是要120mA，2路繼電器145mA,3路繼電器要170mA，4路繼電器要190mA. 具體功率如下： 無繼電器是24×100mA=2.4W； 1路繼電器是24×120mA=2.9W； 2路繼電器是24×145mA=3.5W； 3路繼電器是24×170mA=4.1W； 4路繼電器是24×190mA=4.6W； |
|
產品功耗 |
一體式四線制用24V電源供電，不帶繼電器功耗是80mA，帶一個繼電器是要105mA，2路繼電器130mA, 具體功率如下： 無繼電器是24×80mA=1.9W； 1路繼電器是24×105mA=2.5W；2路繼電器是24×145mA=3.1W； |
|
產品功耗 |
一體式二線制用24V電源供電，不能帶繼電器，功耗是30mA。 具體功率如下： 無繼電器是24×30mA=0.72W； |
備注：本系列超聲波探頭還可以根據客戶需求定制：耐高壓、耐高溫、小口徑、小盲區等特規探頭。
測量范圍取決于超聲波探頭的范圍。超聲波探頭的范圍則取決于現場的工作環境、被測量目標、溫度等。根據下表，你可以選擇出你所需要的測量范圍是幾米。
|
液體表面 |
衰減的倍數 |
衰減的百分比 |
加大量程倍數 |
|
平穩 |
0dB |
0% |
無需加大 |
|
波紋 |
5...10dB |
50～67% |
1倍量程 |
|
大波動(比如有攪拌葉片) |
10...20dB |
90% |
3倍量程 |
|
固體物料表面 |
衰減的倍數 |
衰減的百分比 |
加大量程倍數 |
|
堅硬，粗糙(比如顆粒狀橡膠) |
40dB |
99% |
10倍量程 |
|
柔軟(比如煤粉、水泥、粉煤灰) |
40...60dB |
99～99.9% |
不建議使用 |
|
有粉塵 |
衰減的倍數 |
衰減的百分比 |
加大量程倍數 |
|
沒有 |
0dB |
0% |
無需加大 |
|
少量 |
5dB |
50% |
1倍量程 |
|
大量 |
5...20dB |
50～90% |
3倍量程 |
|
有加料 |
衰減的倍數 |
衰減的百分比 |
加大量程倍數 |
|
無 |
0dB |
0% |
無需加大 |
|
少量 |
5...10dB |
50～67% |
1倍量程 |
|
大量 |
10...40dB |
67～99% |
3倍量程 |
|
有霧氣 |
衰減的倍數 |
衰減的百分比 |
加大量程倍數 |
|
無 |
0dB |
0% |
無需加大 |
|
少量 |
5...10dB |
50～67% |
1倍量程 |
|
大量 |
10...20dB |
67～90% |
3倍量程 |
|
有蒸汽 |
衰減的倍數 |
衰減的百分比 |
加大量程倍數 |
|
無 |
0dB |
0% |
無需加大 |
|
少量 |
5...10dB |
50～67% |
1倍量程 |
|
大量 |
10...20dB |
67～90% |
3倍量程 |
|
探頭和介質表面溫差 |
衰減的倍數 |
衰減的百分比 |
加大量程倍數 |
|
≤20℃ |
0dB |
0% |
無需加大 |
|
≤40℃ |
5...10dB |
50～67% |
1倍量程 |
|
≤80℃ |
10...20dB |
67～90% |
3倍量程 |
信號衰減計算方式，如果是現場有多種情況，就要把這幾種情況都累加起來來計算信號衰減的量。
·有少量加料 5...10dB
·有少量蒸汽 5...20dB
·探頭和介質表面溫差≤40℃ 5...10dB
合計 最小15dB，最大40dB。
在這種情況下，如果實際最大測量范圍是5米，那么需要選用50米量程的超聲波液位計來的量。
