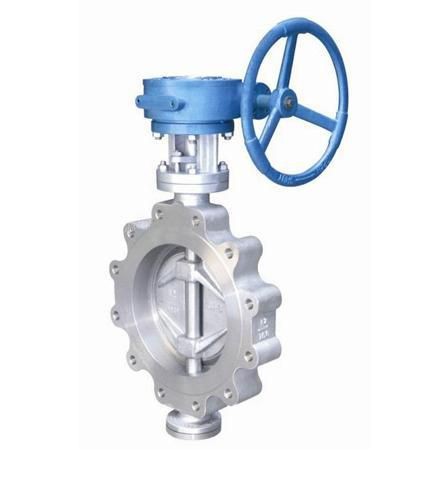

該系列蝶閥是我公司工程技術人員研制開發(fā)的新一代高性能產品，其性能已處于國內外先進水平，廣泛適用于低壓，中壓、高壓、鋼鐵、冶金、石油、化工、電力等工業(yè)管道上作截斷或調節(jié)介質流量用。
該閥門采用三維偏心斜錐形閥座密封副，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用碟板擺動壓緊密封，所以密封面摩擦阻力小，并閉時具有越緊功能，這樣密封性能可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。
該蝶閥結構特點排除了其它類型蝶閥開過位而不能密封的缺點，且在高溫下能正常使用，克服了其它類型閥門在高溫適用時因熱膨脹而容易泄漏的缺點。
該蝶閥根據使用介質要求，選擇不同密封面材料，以保證密封面耐磨損、耐沖刷、耐腐蝕、使用壽命長。
法蘭連接尺寸：ANSI B16.5-92
結構長度：API609-89
壓力試驗：API598-94
|
公稱通徑 |
DN（in) |
2"-36" |
2"-36" |
|
公稱壓力 |
PN(Mpa) |
150Lb |
300Lb |
|
實驗壓力Ps(Mpa) |
強度實驗 |
3.0 |
7.5 |
|
密封試驗 |
2.2 |
5.5 |
|
|
適用介質 |
水、蒸汽、油品、酸堿類、海水等 |
|
|
|
適用溫度 |
-40～425℃ |
||
|
名稱 |
材料 |
|
閥體 |
WCB、CF8、CF8M |
|
閥板 |
WCB、CF8、CF8M |
|
閥桿 |
304、316、ICr13 |
|
密封圈 |
316、304 |
|
填料 |
柔性石墨，氟塑料 |
|
閥門類型 |
驅動方式 |
密封面材料 |
主體材料 |
結構形式 |
|
|
蝶閥 |
3=手動 |
H=不銹鋼 |
C=WCB，P=304 |
W=對夾式 |
|
|
6=氣動 |
F=凸耳式 |
||||
|
F=PFFE |
R=CF8M |
||||
|
9=電動 |
L=雙法蘭式 |
||||
|
通 徑 |
結 構 長 度 |
法蘭外徑 |
螺栓孔中心距 |
法蘭 厚度 |
法蘭孔數 |
孔 徑 |
|
|
對夾式 |
法蘭式 |
D |
D1 |
C |
Z |
d |
|
|
2" |
43 |
150 |
165.1 |
127 |
22 |
8 |
19 |
|
2 1/2" |
46 |
170 |
190.5 |
149.4 |
26 |
8 |
22 |
|
3" |
48 |
180 |
209.5 |
168 |
28 |
8 |
22 |
|
4" |
54 |
190 |
254 |
200 |
32 |
8 |
22 |
|
5" |
56 |
200 |
279.4 |
235 |
35 |
8 |
22 |
|
6" |
59 |
210 |
317.5 |
269.7 |
37 |
12 |
22 |
|
8" |
73 |
230 |
381 |
330.2 |
41 |
12 |
25 |
|
10" |
83 |
250 |
444.5 |
387.4 |
48 |
16 |
28 |
|
12" |
92 |
270 |
520.7 |
450.9 |
51 |
16 |
32 |
|
14" |
117 |
290 |
584.2 |
514.4 |
54 |
20 |
32 |
|
16" |
133 |
310 |
647.7 |
571.5 |
57 |
20 |
35 |
|
18" |
149 |
330 |
711.2 |
628.7 |
60 |
24 |
35 |
|
20" |
159 |
350 |
774.7 |
685.8 |
64 |
24 |
35 |
|
24" |
181 |
390 |
914.4 |
812.8 |
70 |
24 |
41 |
