產品簡介

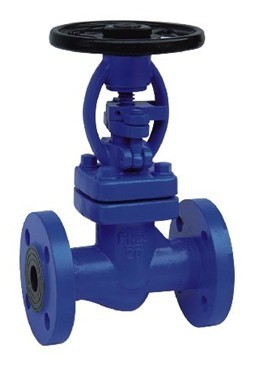

國標波紋管截止閥
國標波紋管截止閥
產品價格：￥國標波紋管截止閥
上架日期：2018-01-08 13:39:48
產地：國標波紋管截止閥
發貨地：國標波紋管截止閥
供應數量：不限
最少起訂：1國標波紋管截止閥
瀏覽量：330
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明

    產品概述：

    國標波紋管截止閥適用于公稱壓力PN1.6～16MPa，工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。波紋管截止閥可安裝在管道的任何位置上，結構簡單，制造和維修比較方便。工作行程小，啟閉時間短。密封性好，密封面間磨擦力小，壽命較長。

    結構特點：

    1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。
    2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。
    3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

    標準規范：

    Bb Os & Y型結構
    制造標準：GB12235
    結構標準：GB12221
    對焊口標準：GB12224
    實驗標準：GB13927
    Bb Os & Y Structure
    Manufacture:GB12221
    Face ToFace:DIN3202
    Butt-welding:GB12224
    Test:GB13927

    壓力試驗：

    公稱壓力（nominalPressure） 1.6Mpa 2.5Mpa 4.0Mpa
    密封實驗(seal Test) 1.8Mpa 2.8Mpa 4.4Mpa
    殼體強度 2.4Mpa 3.6Mpa 6.0Mpa
    適用溫度（suitable Temprature）
    300℃

    用途（Selection of Possible Applications）：
    工業（Industry）
    廢氣凈化廠（Flue Gas Pierification Plant）
    真空裝置（Vacuum Facilities）
    熱水（Hot Water）
    加熱設備（Heating Rechnology）
    電站（Power Station）
    天然氣（Gas Supply）
    氨（Ammonia）
    冷凍系統（cLLLING&Freezing Systme）
    蒸汽系統（Steam System）

    零件材料：


    零件名稱
    Parta name         		閥體
    Body         		閥蓋
    Bonnet         		閥桿
    Stem         		閥瓣
    Disc         		密封面
    Sealiing         		填料
    Paking
    GS-C25 GS-C25 GS-C25 13r 2Cr13 2Cr13 柔性石墨GRAPHITE
    STL
    304 CF8 CF8 304 304 304
    柔性石墨GRAPHITE
    PTFE
    STL
    316 CF8M CF8M 316 316 316
    柔性石墨GRAPHITE
    PTFE
    STL
    304L Cf3 Cf3 316 304L 304L
    柔性石墨GRAPHITE
    PTFE
    STL
    316L CF3M CF3M 316 316L 316L
    柔性石墨GRAPHITE
    PTFE
    STL

    連接尺寸：Cxternal And Connection Dimensions

    PN DN L D D1 D2 B f N-Φ
    1.6 15 130 95 65 45 16 2 4-14
    20 150 105 75 58 18 2 4-14
    25 160 115 85 68 18 2 4-14
    32 180 140 100 78 18 2 4-18
    40 200 150 110 88 18 3 4-18
    50 230 165 125 102 20 3 4-18
    65 290 185 145 122 20 3 4-18
    80 310 200 160 138 20 3 8-18
    100 350 220 180 158 20 3 8-18
    125 400 250 210 188 22 3 8-18
    150 480 285 240 212 22 3 8-23
    200 600 340 295 268 24 3 12-23
    250 730 405 355 320 26 3 12-27
    300 850 460 410 378 28 4 12-27
    350 980 520 470 438 30 4 16-27
    400 1100 580 525 490 32 4 16-30
    2.5 15 130 95 65 45 16 2 4-14
    20 150 105 75 58 18 2 4-14
    25 160 115 85 68 18 2 4-14
    32 180 140 100 78 18 2 4-18
    40 200 150 110 88 18 3 4-18
    50 230 165 125 102 20 3 4-18
    65 290 185 145 122 22 3 4-18
    80 310 200 160 138 24 3 8-18
    100 350 235 190 162 24 3 8-18
    125 400 270 220 188 26 3 8-18
    150 480 300 250 218 28 3 8-23
    200 600 360 310 278 30 3 12-23
    250 730 425 370 335 32 3 12-27
    300 850 485 430 390 34 4 12-27
    350 980 555 490 450 38 4 16-27
    400 1100 620 550 505 40 4 16-30
    4.0 15 130 950 65 45 16 2 4-14
    20 150 105 75 58 18 2 4-14
    25 160 115 85 68 18 2 4-14
    32 180 140 100 78 18 2 4-18
    40 200 150 110 88 18 3 4-18
    50 230 165 125 102 20 3 4-18
    65 290 185 145 122 22 3 8-18
    80 310 200 160 138 24 3 8-18
    100 350 235 190 162 24 3 8-23
    125 400 270 220 188 26 3 8-27
    150 480 300 250 218 28 3 8-27
    200 600 375 320 285 34 3 12-30
    250 730 450 385 345

    38

    		3 12-33
    300 850 515 450 410 42 4 16-33
    350 980 580 510 465 46 4 16-36
    400 1100 660 585 535 50 4 16-39
