結構和特征：
鍛鋼波紋管閥門符合API602.檢驗與測試按API598,標記按MSS-SP-25。
采用以下結構：
自定心壓板壓套式
螺紋、承插或?qū)附佣苏w延長閥體
螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋端符合（NPT）ANSI/ASME B1.20.1
明桿支架型（OS￡Y）
相關壓力：
800L

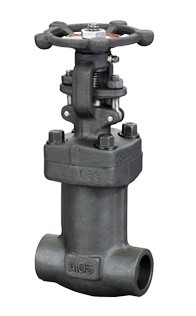

鍛鋼波紋管截止閥 800Lb
零件材料：
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | A182F22 | A182F304(L) | A182F316(L) | ||
| 1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 閥瓣 | A276420 | A276304 | A276304(L) | A276316(L) |
| 3 | 閥桿 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
| 波紋管 | SS | ||||
| 4 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 5 | 閥蓋 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 7 | 填料 | 柔性石墨 | PTFE | ||
| 8 | 填料壓套 | A276420 | A182F304 | ||
| 10 | 填料壓板 | A216WCB | A351CF8 | ||
| 12 | 閥桿螺母 | A276420 | |||
| 手輪 | A197 | ||||
| 13 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
| 銷釘 | A276420 | A182F304 | |||
| 活節螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | |
| 螺母 | A1942H | A1944 | A1948 | A1948M | |
| 墊圈 | SS | ||||
| 14 | 銘牌 | SS | |||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量：(KG)
| NPS | 縮徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| 全徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | ||
| L1 | 79 | 79 | 92 | 111 | 120 | 120 | 140 | |
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | |
| H(開) | 220 | 220 | 225 | 244 | 321 | 321 | 347 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | |
| 重量 | 螺栓式 | 3.2 | 3.0 | 4.8 | 7.9 | 11.0 | 16.8 | 25.2 |
| 焊接式 | 3.0 | 2.8 | 4.8 | 7.0 | 9.6 | 13.5 | 20.25 | |
