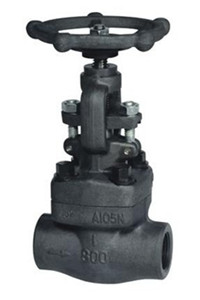

產品概述：
鍛鋼截止閥的設計與制造符合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.
鍛鋼截止閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。
采用以下結構：
全徑或縮徑
明桿支架式(OS&Y)
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋，螺母連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型和止回型
相關壓力
800LB
900LB～1500LB
900LB～2500LB
零件材料：
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
|
A105
|
A182F22
|
A182F304
|
A182F316(L)
|
||
|
1
|
閥體
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
閥瓣
|
A276420
|
A276304
|
A276304(L)
|
A276F316(L)
|
|
3
|
閥桿
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
密封圈
|
A182F304L
|
A182F316L
|
||
|
5
|
密封螺母
|
A105
|
A182F304
|
A182F304(L)
|
A182F316L
|
|
6
|
閥蓋
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
7
|
銷釘
|
A276420
|
A182F304
|
||
|
8
|
墊圈
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
9
|
提升螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
10
|
填料
|
柔性石墨
|
ＰＴＦＥ
|
||
|
11
|
填料壓套
|
A2７6420
|
A182F304
|
||
|
12
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
13
|
填料壓板
|
A216WCB
|
A351CF8
|
||
|
14
|
螺母
|
A194 2H
|
A1944
|
A1948
|
A1948M
|
|
15
|
閥桿螺母
|
A276 410
|
|||
|
16
|
手輪
|
A197
|
|||
|
17
|
鎖緊螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
18
|
油嘴
|
銅
|
|||
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量：(KG)
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
L
|
900Lb-150Lb
|
140
|
140
|
140
|
178
|
178
|
216
|
|
2500Lb
|
186
|
186
|
186
|
232
|
232
|
279
|
|
|
H(開)
|
333
|
333
|
333
|
408
|
408
|
524
|
|
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
|
|
重量
|
900LB-1500LB
|
11.2
|
10.5
|
10.1
|
21.0
|
19.6
|
40.4
|
|
2500LB
|
12.3
|
11.6
|
10.8
|
28.0
|
26.4
|
43.8
|
|
