產品概述：

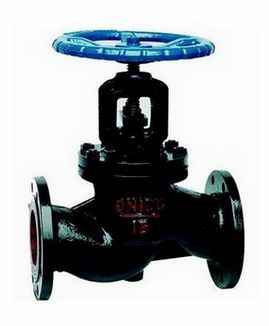

鑄鐵法蘭截止閥適用于水、油介質管路和設備，用于截?cái)嗪徒油ü苈分薪橘|(zhì)之用。具有密封性能好、操作方便、密封面不易損壞、使用壽命長、不易產生水錘現象等特點。手輪順時針旋轉為關，反之為開，不允許借助任何杠桿。
標準規范：
公稱壓力：PN1.6MPa
適用介質：水、油、蒸汽及非腐蝕性介質
適用溫度：< 120℃
主要部件材料：灰鑄鐵、黃銅、聚四氟乙烯
執行標準：GB12233-89
試驗標準：GB/T13927-1992
零部件材料：
|
閥體 |
球墨鑄鐵 |
閥桿 |
不繡鋼 |
|
閥瓣密封圈 |
橡膠 |
閥蓋 |
球墨鑄鐵 |
|
閥瓣 |
球墨鑄鐵 |
方身帽 |
球墨鑄鐵 |
工作壓力：
|
100 ℃ 壓力變動小的水 |
1.6MPa(16bar) |
|
飽和蒸氣 |
0.9MPa(9bar) |
連接尺寸：
|
DN |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|
L |
130 |
150 |
160 |
180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
|
H |
SHUT | 109 | 109 | 132 | 156 | 167 | 182 | 200 | 330 | 370 | 423 | 485 | 562 |
| OPEN | 117 | 117 | 142 | 168 | 182 | 200 | 223 | 370 | 420 | 486 | 566 | 662 | |
