產品概述：

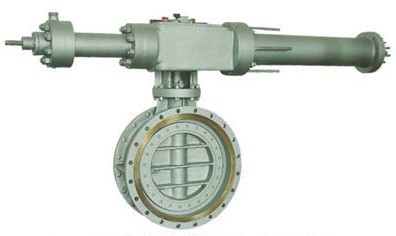

彈簧式（緊急切斷）快關蝶閥主要用在熱電廠并聯機組和煤氣余熱發電機組上，用以作為保護系統安全得緊急切斷閥門。
產品特點：
1、快速關閉時間可達0.5秒，緊急切斷安全可靠。
2、三偏心金屬密，封結構啟閉輕便靈活、密封零泄露。
3、常溫介質可選用雙偏心軟密封結構、造價低、密封可靠。
4、關閥末端緩沖，有效避免閥門慣性沖擊。
5、可以用彈簧實現快關，液可以用蓄能器實現快關，兩種形式異曲同工，同樣安全可靠。
技術參數：
|
公稱通經（mm） |
400～1600 |
||||
|
公稱壓力（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
|
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
|
|
工作壓力（MPa） |
0.6 |
1.0 |
1.6 |
|
|
|
適用介質 |
水、蒸汽、煤氣 |
||||
|
適用溫度（℃） |
軟密封：≤80℃；硬密封：≤425℃ |
||||
零部件材料：
|
零件名稱 |
材料 |
|
閥體、蝶板 |
灰鑄鐵、球墨鑄鐵、碳素鋼 |
|
閥軸 |
不銹鋼 |
|
密封圈 |
不銹鋼、NBR |
|
填料 |
NBR |
執行標準：
|
設計參照 |
GB/T 12238、JB/T 5299、JB/T 8527 |
|
法蘭標準 |
GB/T 17241、GB/T 9113 |
|
結構長度標準 |
GB/T 12221 |
|
壓力試驗 |
GB/T 13927 |
外形連接尺寸： 單位:mm
|
DN |
PN |
L |
L1 |
L2 |
H1 |
H2 |
法蘭連接尺寸 |
|
400 |
0.6 |
216 |
966 |
1449 |
320 |
780 |
GB/T 17241 GB/T 9113 |
|
1.0 |
216 |
996 |
1449 |
330 |
785 |
||
|
1.6 |
216 |
996 |
1449 |
345 |
800 |
||
|
450 |
0.6 |
222 |
996 |
1449 |
370 |
805 |
|
|
1.0 |
222 |
996 |
1449 |
380 |
810 |
||
|
1.6 |
22 |
996 |
1449 |
395 |
825 |
||
|
500 |
0.6 |
229 |
996 |
1449 |
400 |
898 |
|
|
1.0 |
229 |
996 |
1449 |
410 |
898 |
||
|
1.6 |
229 |
996 |
1449 |
425 |
898 |
||
|
600 |
0.6 |
267 |
996 |
1449 |
440 |
898 |
|
|
1.0 |
267 |
996 |
1449 |
460 |
920 |
||
|
1.6 |
267 |
1150 |
1820 |
470 |
1020 |
||
|
700 |
0.6 |
292 |
966 |
1449 |
436 |
950 |
|
|
1.0 |
292 |
1150 |
1820 |
550 |
1075 |
||
|
1.6 |
292 |
1150 |
1820 |
570 |
1100 |
||
|
800 |
0.6 |
318 |
1150 |
1820 |
625 |
1142 |
|
|
1.0 |
318 |
1150 |
1820 |
640 |
1158 |
||
|
1.6 |
318 |
1150 |
1820 |
660 |
1183 |
||
|
900 |
0.6 |
330 |
1150 |
1820 |
700 |
1190 |
|
|
1.0 |
330 |
1150 |
1820 |
710 |
1210 |
||
|
1.6 |
330 |
1150 |
1820 |
725 |
1239 |
||
|
1000 |
0.6 |
410 |
1150 |
1820 |
760 |
1250 |
|
|
1.0 |
410 |
1360 |
2180 |
770 |
1275 |
||
|
1.6 |
410 |
1150 |
1820 |
790 |
1306 |
||
|
1200 |
0.6 |
470 |
1360 |
2180 |
875 |
1360 |
|
|
1.0 |
470 |
1360 |
2180 |
890 |
1385 |
||
|
1.6 |
470 |
1360 |
2180 |
915 |
1418 |
||
|
1400 |
0.6 |
530 |
1360 |
2180 |
1000 |
1478 |
|
|
1.0 |
530 |
1360 |
2180 |
1045 |
1510 |
||
|
1.6 |
530 |
1360 |
2180 |
1020 |
1546 |
||
|
1600 |
0.6 |
600 |
1360 |
2180 |
1120 |
1599 |
|
|
1.0 |
600 |
1360 |
2180 |
1140 |
1639 |
||
|
1.6 |
600 |
1610 |
2520 |
1170 |
1738 |
