產品概述：

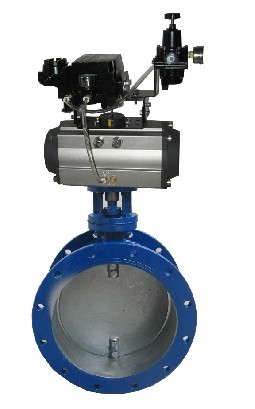

我廠生產的氣動通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。氣動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MP工，一般適用工業、冶金、環保等管道作通風調節介質流量之用。
采用標準：
設計標準：GB/T 12238-1989、JB/T8692-1998
法蘭連接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
結構長度：GB/T12221-1989壓力試驗：GB/T 13927-1992；JB/T9092-1999
主要參數：
|
公稱壓力（MPa)
|
0.05MPa
|
介質溫度
|
-30℃～-350℃
|
|
強度試驗
|
0.1MPa
|
適用介質
|
冷熱風、煙氣
|
|
介質流速
|
25m/s
|
泄漏率
|
3%
|
零件材料：
|
零件名稱
|
閥體
|
閥板
|
閥軸
|
|
材料
|
碳鋼
|
碳鋼
|
碳鋼、不銹鋼
|
外形連接尺寸： 單位：mm
|
DN
|
D
|
D1
|
L
|
L1
|
L2
|
n-Фd
|
b
|
|
300
|
405
|
370
|
120
|
716
|
220
|
8-12
|
10
|
|
350
|
455
|
420
|
140
|
786
|
240
|
8-14
|
10
|
|
400
|
505
|
470
|
140
|
924
|
270
|
12-18
|
10
|
|
450
|
570
|
530
|
160
|
999
|
295
|
12-18
|
10
|
|
500
|
620
|
580
|
160
|
1079
|
325
|
12-18
|
10
|
|
600
|
720
|
680
|
180
|
1140
|
380
|
16-18
|
12
|
|
700
|
820
|
780
|
180
|
1240
|
430
|
16-18
|
12
|
|
800
|
920
|
880
|
200
|
1350
|
490
|
16-18
|
12
|
|
900
|
1040
|
990
|
200
|
1450
|
540
|
16-18
|
14
|
|
1000
|
1140
|
1090
|
220
|
1550
|
590
|
20-18
|
14
|
|
1100
|
1240
|
1190
|
220
|
1800
|
640
|
20-18
|
14
|
|
1200
|
1340
|
1290
|
240
|
1900
|
690
|
20-18
|
14
|
|
1300
|
1440
|
1390
|
240
|
2020
|
760
|
20-18
|
16
|
|
1400
|
1540
|
1490
|
260
|
2120
|
810
|
24-18
|
16
|
|
1500
|
1640
|
1590
|
260
|
2220
|
860
|
24-18
|
16
|
|
1600
|
1740
|
1690
|
280
|
2390
|
980
|
24-18
|
16
|
|
1700
|
1840
|
1790
|
280
|
2590
|
1030
|
28-22
|
16
|
|
1800
|
1940
|
1890
|
300
|
2709
|
1096
|
28-22
|
16
|
|
1900
|
2040
|
1990
|
300
|
2826
|
1146
|
32-22
|
16
|
|
2000
|
2150
|
2090
|
320
|
2926
|
1196
|
32-26
|
16
|
|
2200
|
2360
|
2300
|
340
|
3126
|
1296
|
36-26
|
16
|
