產品概述：

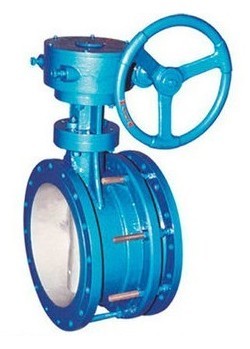

軟密封伸縮蝶閥為法蘭式蝶閥和管道伸縮器兩種功能為一體，即能起到節流作用，又能解決溫差所產生的內力的消除，即起到伸縮作用。
應用范圍：
軟密封伸縮蝶閥可在電力、冶金、石油、化工、煤氣、供熱、水電造紙、輕紡、醫藥、食品、供排水、能源、一切非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流使用。蝶閥可任意位置安裝，不受介質、流向的影響，另作閥門安裝時兩法蘭間距的調節。
結構特點：
1、設計新穎，結構獨特。
2、軟密封伸縮蝶閥體積小，重量輕。
3、操作輕便省力，啟閉迅速。
4、密封部位能調節和更換，密封性能可靠，流阻小，節能。
標準規范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 17241.6-1998、GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
零件材料：
| 閥體 | 閥板 | 閥座 | 閥桿 | 填料 |
|
HT200 WCB 1Cr18Ni9Ti |
HT200 WCB 1Cr18Ni9Ti |
丁腈橡膠 乙丙橡膠 氟橡膠 |
45 2Cr13 1Cr18Ni9Ti |
柔性石墨 |
| 規格 | D1 | D2 | D | Lmax | Lmin | H1 | H2 | Z-ød |
| 100 | 180 | 155 | 215 | 216 | 174 | 110 | 170 | 8-ø18 |
| 125 | 210 | 185 | 245 | 232 | 186 | 123 | 185 | 8-ø18 |
| 150 | 240 | 210 | 280 | 239 | 194 | 140 | 210 | 8-ø23 |
| 200 | 295 | 265 | 335 | 264 | 214 | 170 | 238 | 8-ø23 |
| 250 | 350 | 320 | 390 | 296 | 235 | 195 | 270 | 12-ø23 |
| 300 | 400 | 368 | 440 | 300 | 250 | 222 | 300 | 12-ø23 |
| 350 | 460 | 428 | 500 | 320 | 270 | 252 | 330 | 16-ø23 |
| 400 | 515 | 482 | 565 | 332 | 282 | 285 | 368 | 16-ø25 |
| 450 | 565 | 532 | 615 | 355 | 305 | 310 | 402 | 20-ø25 |
| 500 | 620 | 585 | 670 | 365 | 315 | 337 | 438 | 20-ø25 |
| 600 | 725 | 685 | 780 | 420 | 370 | 393 | 490 | 20-ø30 |
| 700 | 840 | 800 | 895 | 446 | 396 | 450 | 558 | 24-ø30 |
| 800 | 950 | 905 | 1010 | 476 | 426 | 515 | 625 | 24-ø34 |
| 900 | 1050 | 1005 | 1110 | 506 | 456 | 560 | 685 | 28-ø34 |
| 1000 | 1160 | 1115 | 1220 | 516 | 466 | 610 | 750 | 28-ø34 |
| 1200 | 1380 | 1325 | 145 | 560 | 510 | 725 | 880 | 32-ø41 |
| 1400 | 1590 | 1525 | 1675 | 590 | 540 | 840 | 987 | 36-ø48 |
| 1600 | 1820 | 1750 | 1915 | 630 | 585 | 960 | 1158 | 40-ø54 |
| 1800 | 2020 | 1950 | 2115 | 680 | 630 | 1060 | 1258 | 44-ø54 |
| 2000 | 2230 | 2160 | 2325 | 730 | 680 | 1165 | 1365 | 48-ø54 |
