產品概述：

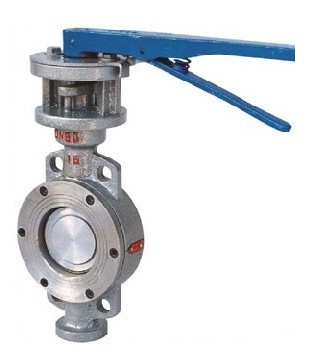

手動硬密封對夾式蝶閥采用一個“U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的最佳裝置。
產品特點：
1.結構簡單/緊湊/重量輕/易于安裝和拆卸/維修方便。
2.本蝶閥采用不銹鋼U型密封圈，具有一定的彈性無論在高溫，低溫的情況下，它與蝶板均具有優良的密封性。
3.本蝶閥的三維偏心距，經過嚴格的計算，U型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能。
4.蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
5.本蝶閥結構獨特，開關僅需轉動閥桿90°即可完成。操作靈活/省力/不受介質壓力的高低影響，密封性能可靠。
連接尺寸：
|
公稱通徑 (DN) |
主要尺寸 | 尺寸和規格 | ||||||||||||||
| 1.0MPa | 1.6MPa | 2.5MPa | ||||||||||||||
| L | H | H1 | H3 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 50 | 108 | 325 | 240 | 265 | 160 | 125 | 100 | 4-18 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 112 | 340 | 250 | 265 | 180 | 145 | 120 | 4-18 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 |
| 80 | 114 | 355 | 255 | 265 | 195 | 160 | 135 | 4-18 | 200 | 160 | 132 | 4-18 | 200 | 160 | 132 | 4-18 |
| 100 | 127 | 400 | 275 | 265 | 215 | 180 | 155 | 4-18 | 220 | 180 | 156 | 4-18 | 235 | 190 | 156 | 4-22 |
| 125 | 140 | 435 | 300 | 390 | 245 | 210 | 185 | 4-18 | 250 | 210 | 184 | 4-18 | 270 | 220 | 184 | 4-26 |
| 150 | 140 | 455 | 310 | 390 | 280 | 240 | 210 | 4-23 | 285 | 240 | 211 | 4-22 | 300 | 250 | 211 | 4-26 |
| 200 | 152 | 575 | 375 | 390 | 335 | 295 | 265 | 4-23 | 340 | 295 | 266 | 4-22 | 360 | 310 | 274 | 4-26 |
