產品概述：

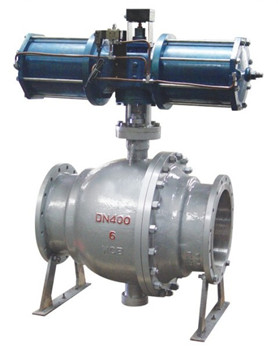

氣動噴煤粉球閥是作為控制含塵、含固體粉末，特別適用于高爐煤粉噴吹、空氣管路及噴槍管路等系列。閥座帶有磨損自動補償裝置，有效確保閥門的密封性能。特殊材料制成密封圈，具有耐高溫、耐磨損、使用壽命長的特點。閥門結構緊湊、啟閉靈活、安裝維修方便。
1.氣動噴煤粉球閥的閥座帶有磨損自動補償裝置，更可靠的確保球閥的密封性能；
2.氣動噴煤粉球閥的密封圈采用特殊材料制成，具有耐高溫、耐磨損、使用壽命長的特點；
3.閥桿采用整體鍛造并調制處理，硬度達到HB220～250，閥桿采用防吹出結構設計，根據需要可加長閥桿用于埋地場所；
4.根據客戶需要，氣動噴煤粉球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5.密封副形式多樣，根據不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計；
6.根據需要可設置注脂輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封；
7.氣動噴煤粉球閥還具有閥門結構緊湊、啟閉靈活、安裝維修方便等特點。
氣動噴煤粉球閥具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。氣動噴煤粉球閥的球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。
產品用途：
常用于石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中截?cái)嗷蚪油ń橘|(zhì)。噴煤粉球閥、卸灰閥特別適用于高爐煤粉噴吹、含塵含固體粉末管道系統、空氣管路及噴槍管路等工況。
零件材質：
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
WCB |
|
球體、閥座 |
1Cr18Ni9Ti+硬鉻 |
|
閥桿 |
2Cr13 |
|
密封圈 |
特種耐磨耐高溫四氟 |
|
螺栓 |
中碳鋼 |
產品概述：
|
公稱壓和 |
1.6MPa |
|
公稱通徑 |
2.4MPa |
|
高壓液密封 |
1.76MPa |
|
低壓液密封 |
0.6MPa |
|
適用溫度 |
-28-300℃ |
|
適用介質 |
含塵埃氣體、煤粉等 |
|
結構長度按 |
GB1221-89 |
|
法蘭尺寸按 |
GB9113、JB79-59 |
|
檢驗試驗按 |
JB/T9092-99 |
|
驅動方式 |
手動、氣動 |
連接尺寸：
|
公稱壓力PN(MPa) |
公稱通徑DN(mm) |
尺寸 |
||||
|
L |
D |
H |
||||
|
手動 |
氣動 |
手動 |
氣動 |
|||
|
MQ647AF-1.6 |
25 |
180 |
140 |
235 |
90 |
298 |
|
32 |
200 |
155 |
235 |
107 |
304 |
|
|
40 |
220 |
250 |
330 |
127 |
370 |
|
|
50 |
220 |
250 |
330 |
140 |
367 |
|
|
65 |
241 |
350 |
400 |
164 |
425 |
|
|
80 |
283 |
350 |
510 |
177 |
484 |
|
|
100 |
305 |
420 |
510 |
206 |
531 |
|
|
125 |
356 |
700 |
580 |
292 |
570 |
|
|
150 |
394 |
1000 |
720 |
320 |
570 |
|
|
200 |
457 |
- |
720 |
- |
610 |
|
|
250 |
533 |
- |
900 |
- |
670 |
|
|
300 |
610 |
- |
1050 |
- |
740 |
|
|
350 |
686 |
- |
1290 |
- |
790 |
|
|
400 |
762 |
- |
1600 |
- |
905 |
|
