產品簡介

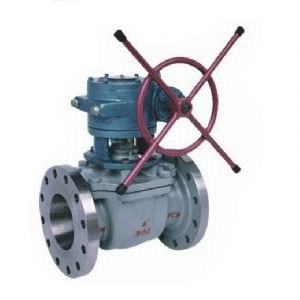

整體斜面球閥
整體斜面球閥
產品價格：￥整體斜面球閥
上架日期：2018-01-08 09:48:36
產地：整體斜面球閥
發貨地：整體斜面球閥
供應數量：不限
最少起訂：1整體斜面球閥
瀏覽量：156
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明

    產品概述：

    整體斜面球閥，閥蓋平面的壓緊，靠彈簧的予緊力及上壓蓋的壓緊力實現密封。減輕了閥門的啟、閉力。閥門采用整體上裝式結構，只須將上部閥蓋拆開，既可取出閥門體內全部零件。便于閥門的維修和更換。

    結構特點：

    1、獨特的結構密封更加可靠斜面球閥又稱“楔式球閥”，采用整體上裝式新型結構。兩閥座密封面設計成楔形兩斜面，球體上部有一彈簧。在彈簧力的作用下，閥座密封面與球體緊密貼合，形成可靠的密封。
    2、閥桿凸肩結構即可防脫又保證了上密封性能閥桿下端設有凸肩，可在閥體內壓異常升高時，防止閥桿脫出。在彈簧及介質力的作用下，閥桿   凸肩壓緊墊片，形成上密封效果。
    3、先進的防火、防靜電結構在球體與閥座之間設置有防火金屬環。在意外火災閥座燒損后，金屬環壓在球體上起到密封作用。確保系統的安全，防止重大事故發生。球體上部的予緊彈簧可將球體與閥座摩擦產生的靜電，經導線導入地下。防止因靜電產生的火花點燃易燃易爆介質，保證系統的安全。
    4、閥門的啟、閉力小，安裝、維修方便閥桿填料函的密封采用填料平面與閥桿凸肩、

    標準規范：

    設計制造：GB12237-1989
    結構長度：GB12221-1989
    法蘭連接：GB9113，JB/T79
    焊接標準： GB12224-1989

    連接尺寸：

    PN16(1.6Mpa)
    DN d1 L H1 H2 W E D2 D1 D b f N-Φ
    15 15 130 110 65 130   45 65 95 14 2 4-14
    20 20 130 115 75 130   55 75 105 14 2 4-14
    25 25 140 130 95 160   65 85 115 14 2 4-14
    32 32 165 150 107 250   78 100 135 16 2 4-18
    40 40 165 180 120 250   85 110 145 16 3 4-18
    50 50 203 205 140 300   100 125 160 16 3 4-18
    65 65 222 240 180 300   120 145 180 18 3 4-18
    80 80 241 240 210 350   135 160 195 20 3 8-18
    100 100 305 325 220 350   155 180 215 20 3 8-18
    125 125 356 350 230 400   185 210 245 22 3 8-18
    150 150 394 350 320   95 210 240 280 24 3 8-23
    200 200 457 420 380   95 265 295 335 26 3 12-23
    250 250 533 450 420   110 320 355 405 30 3 12-25
    300 300 610 520 508   110 375 410 460 30 4 12-25

    PN25(2.5Mpa)/PN40(4.0Mpa)
    DN d1 L H1 H2 W E D3 F D2 D1 D b f N-Φ
    15 15 140 110 65 130   40 4 45 65 95 16 2 4-14
    20 20 152 115 75 130   51 4 55 75 105 16 2 4-14
    25 25 165 130 95 160   58 4 65 85 115 16 2 4-14
    32 32 180 150 107 250   66 4 75 100 135 18 2 4-18
    40 40 200 180 120 250   76 4 85 110 145 18 3 4-18
    50 50 230 205 140 300   88 4 100 125 160 20 3 4-18
    65 65 290 240 180 300   110 4 120 145 180 22 3 8-18
    80 80 310 240 210 350   121 4 135 160 195 22 3 8-18
    100 100 350 325 220 350   150 4.5 160 190 230 24 3 8-23
    125 125 400 350 230 400   176 4.5 188 220 270 28 3 8-25
    150 150 480 350 320   95 204 4.5 218 250 300 30 3 8-25
    200 200 502 420 380   95 260 4.5 278 310 360 34 3 12-25
    250 250 568 450 420   110 313 4.5 332 370 425 36 3 12-30
    300 300 648 520 508   110 364 4.5 390 430 485 40 4 16-34
    PN64(6.4Mpa)
    15 15 140 110 65 130   40 4 55 75 105 18 2 4-14
    20 20 152 115 75 130   51 4 68 90 125 20 2 4-18
    25 25 165 130 95 160   58 4 78 100 135 22 2 4-18
    32 32 180 150 107 250   66 4 82 110 150 24 2 4-23
    40 40 200 180 120 250   76 4 95 125 165 24 3 4-23
    50 50 230 205 140 300   88 4 105 135 175 26 3 4-23
    65 65 290 240 180 300   110 4 130 160 200 28 3 8-23
    80 80 310 240 210 350   121 4 140 170 210 30 3 8-23
    100 100 350 325 220 350   150 4.5 168 200 250 32 3 8-25
    150 150 480 350 320   95 204 4.5 240 280 340 38 3 8-34
    200 200 502 420 380   95 260 4.5 300 345 405 44 3 12-34
    250 250 568 450 420   110 313 4.5 352 400 470 48 3 12-41
