產品概述：

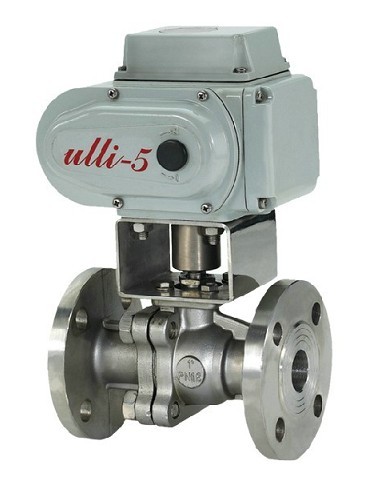

不銹鋼電動球閥適用于≦180℃的水、蒸汽、油品、硝酸類、醋酸類等流體介質中。執行器采用自主設計的BNT牌精小型電動執行器，質量可靠，整體重量輕，是國家建設部自動化控制領域重點推薦產品。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
產品特點：
1. 流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2. 止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3. 閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4. 閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5. 由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6. 下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7. 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
性能規范：
|
型 號
|
公稱壓力PN(MPa)
|
試驗壓力ps(MPa)
|
適用溫度(℃)
|
適用介質
|
||
|
殼 體
|
密封(液)
|
密封(氣)
|
||||
|
Q941F-16C
|
1.6
|
2.4
|
1.76
|
0.6
|
聚四氟乙烯
≤150
增強聚四氟乙烯≤180
金屬鑲嵌封位聚苯≤200
|
水、油品等
|
|
Q941F-25C
|
2.5
|
3.75
|
2.75
|
|||
|
Q941F-40C
|
4.0
|
6.0
|
4.4
|
|||
|
1.6
|
2.4
|
1.76
|
硝酸類
|
|||
|
Q941F-25P
|
2.5
|
3.75
|
2.75
|
|||
|
Q941F-40P
|
4.0
|
6.0
|
4.4
|
|||
|
Q941F-16R
|
1.6
|
2.4
|
1.76
|
醋酸類
|
||
|
Q941F-25R
|
2.5
|
3.75
|
2.75
|
|||
|
Q941F-40R
|
4.0
|
6.0
|
4.4
|
|||
|
零件名稱
|
閥體、側體
|
球體、閥桿
|
填料
|
密封圈
|
|
Q941F-16C
Q941F-25C
Q941F-40C
|
WCB
|
2Cr13
|
聚四氟乙烯或
柔性石墨
|
聚四氟乙烯、增強聚四氟乙烯、對位聚苯
|
|
Q941F-16P
Q941F-25P
Q941F-40P
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
||
|
Q941F-16R
Q941F-25R
Q941F-40R
|
ZG0Cr18Ni12Mo2Ti
|
0Cr18Ni12Mo2Ti
|
|
PN1.6(MPa)
|
|||||||||
|
通徑(DN)
|
L
|
D
|
D1
|
D2
|
b
|
H
|
Z-d
|
重量
|
驅動裝置
|
|
15
|
130
|
95
|
65
|
45
|
14
|
352
|
4-14
|
-
|
LQ51
|
|
20
|
130
|
105
|
75
|
55
|
14
|
355
|
4-14
|
-
|
LQ51
|
|
25
|
140
|
115
|
85
|
65
|
14
|
360
|
4-14
|
8
|
LQ51
|
|
32
|
165
|
135
|
100
|
78
|
15
|
386
|
4-18
|
13
|
LQ5-1
|
|
40
|
180
|
145
|
110
|
85
|
16
|
394
|
4-18
|
17
|
LQ5-1
|
|
50
|
200
|
160
|
125
|
100
|
16
|
472
|
4-18
|
25
|
Q10-6 3/4
|
|
65
|
220
|
180
|
145
|
120
|
18
|
486
|
4-18
|
60
|
Q10-6 3/4
|
|
80
|
250
|
195
|
160
|
135
|
20
|
579
|
8-18
|
65
|
Q30-6 3/4
|
|
100
|
280
|
215
|
180
|
155
|
20
|
595
|
8-18
|
75
|
Q30-6 3/4
|
|
125
|
320
|
245
|
210
|
185
|
22
|
650
|
8-18
|
97
|
Q60-4 3/4
|
|
150
|
360
|
280
|
240
|
210
|
24
|
739
|
8-23
|
162
|
Q120-2 3/4
|
|
200
|
400
|
335
|
295
|
265
|
26
|
799
|
12-23
|
226
|
Q120-2 3/4
|
|
250
|
533
|
406
|
362
|
324
|
30
|
890
|
12-25
|
-
|
-
|
|
300
|
610
|
483
|
432
|
381
|
32
|
940
|
12-25
|
-
|
-
|
|
PN2.5(MPa)
|
|||||||||
|
通徑(DN)
|
L
|
D
|
D1
|
D2
|
b
|
H
|
Z-d
|
重量
|
驅動裝置
|
|
15
|
130
|
95
|
65
|
45
|
14
|
352
|
4-14
|
-
|
LQ51
|
|
20
|
130
|
105
|
75
|
55
|
14
|
355
|
4-14
|
-
|
LQ51
|
|
25
|
165
|
115
|
85
|
65
|
16
|
360
|
4-14
|
8
|
LQ51
|
|
32
|
178
|
135
|
100
|
78
|
18
|
386
|
4-18
|
13
|
LQ5-1
|
|
40
|
190
|
145
|
110
|
85
|
18
|
394
|
4-18
|
17
|
LQ5-1
|
|
50
|
216
|
160
|
125
|
100
|
20
|
472
|
4-18
|
25
|
Q10-6 3/4
|
|
65
|
241
|
180
|
145
|
120
|
22
|
486
|
8-18
|
60
|
Q10-6 3/4
|
|
80
|
283
|
195
|
160
|
135
|
22
|
579
|
8-18
|
65
|
Q30-6 3/4
|
|
100
|
305
|
230
|
190
|
160
|
24
|
595
|
8-23
|
122
|
Q30-6 3/4
|
|
125
|
381
|
270
|
220
|
188
|
28
|
650
|
8-25
|
-
|
Q60-4 3/4
|
|
150
|
403
|
300
|
250
|
218
|
30
|
760
|
8-25
|
170
|
Q120-4 3/4
|
|
200
|
502
|
360
|
310
|
278
|
34
|
-
|
12-25
|
-
|
Q200
|
|
PN4.0(MPa)
|
|||||||||||
|
通徑(DN)
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
H
|
Z-d
|
重量
|
驅動裝置
|
|
15
|
140
|
95
|
65
|
45
|
40
|
16
|
4
|
325
|
4-14
|
-
|
LQ5-1
|
|
20
|
152
|
105
|
75
|
55
|
51
|
16
|
4
|
354
|
4-14
|
-
|
LQ5-1
|
|
25
|
165
|
115
|
85
|
65
|
58
|
16
|
4
|
360
|
4-14
|
-
|
LQ5-1
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4
|
386
|
4-18
|
-
|
LQ5-1
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4
|
394
|
4-18
|
-
|
LQ5-1
|
|
50
|
220
|
170
|
125
|
100
|
88
|
20
|
4
|
472
|
4-18
|
17
|
Q10-6 3/4
|
|
65
|
250
|
180
|
145
|
120
|
110
|
22
|
4
|
599
|
8-18
|
55
|
Q30-6 3/4
|
|
80
|
280
|
195
|
160
|
135
|
121
|
22
|
4
|
579
|
8-18
|
60
|
Q30-6 3/4
|
|
100
|
320
|
230
|
190
|
160
|
150
|
24
|
4.5
|
632
|
8-23
|
70
|
Q60-4 3/4
|
|
125
|
400
|
280
|
220
|
188
|
176
|
28
|
4.5
|
710
|
8-25
|
122
|
Q120-2 3/4
|
|
150
|
403
|
300
|
250
|
218
|
204
|
30
|
4.5
|
760
|
8-25
|
-
|
Q120-2 3/4
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38
|
4.5
|
-
|
12-30
|
170
|
Q200
|
