產品概述：

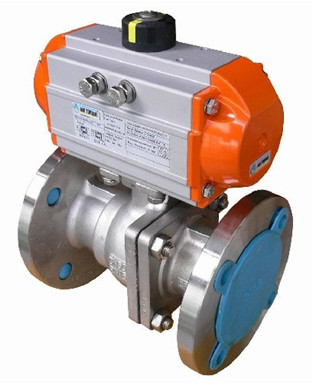

Q641F氣動球閥調節型屬旋轉類型高性能調節或開關閥類，接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出。不銹鋼氣動球閥開關型，可作簡單的開關動作。Q641F氣動球閥可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。Q641F氣動球閥也可以做切斷閥使用，全開到全關只需5秒左右時間。
產品特點：
Q641F系列氣動O型球閥是一種轉角為90°的旋轉類閥門，密封性能優良，流量系數大，流阻系數小，結構簡單，使用壽命長，便于維修。配用的執行機構分單作用和雙作用兩種型號。
1.氣動球閥流體阻力小，是所有閥類中流體阻力最小的一種。以壓縮空氣作動力，調節型接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉。開關型接受簡單的觸點型號實行開關動作。Q641F氣動球閥以角行程輸出的扭矩轉動球體0~90o，達到啟閉動作或調節動作。
2.氣動球閥球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。Q641F氣動球閥特別適用于要求零泄漏率的場合。
3.氣動球閥有效的降低了球與密封圈之間的磨擦系數，減少了操作力矩。當介質壓力較小時，Q641F氣動球閥密封圈與球體接觸面較小，故有較大的密封比壓，確?？煽棵芊猓?dāng)介質壓力較大時，Q641F氣動球閥密封圈與球體接觸面積也相應增大，故閥座密封圈能承受較大的介質推力而不會損壞，確?？煽棵芊狻?/span>
性能規范：
|
公稱通徑DN（mm） |
15-250 |
|||
|
公稱壓力PN（MPa) |
1.6 |
|||
|
公稱壓力PS（MPa) |
強度試驗 |
2.4 |
||
|
密封試驗 |
1.76 |
|||
|
材料\材料代號 |
C |
P |
R |
|
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
球芯 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
密封圈 |
增強聚四氟乙烯對位聚苯 |
|||
|
填料 |
聚四氟乙烯柔性石墨 |
|||
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
|
適用溫度 |
-28℃～300℃ |
|||
|
執行器 |
型號 |
BAW系列、GT系列、SW系列 |
||
|
氣源壓力 |
0.4-0.7Mpa |
|||
尺寸及執行器配置：
|
公稱通徑DN(mm) |
尺寸 |
執行器型號 |
||||||
|
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
||
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GTD52/GT63K |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
|
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
|
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
|
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
|
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
|
GT190/GT210K |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
|
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
AW17/AW20S |
|
訂購氣動閥門產品須知：
1、請?jiān)谟嗀洉r(shí)提供詳細口徑規格、交貨地地、交貨時間。
2、根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。
3、可選配控制附件：（1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合），何選防爆型。
