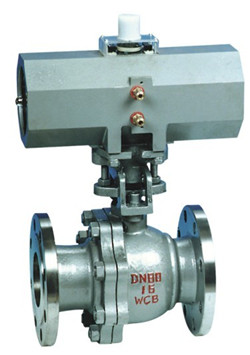

產品概述：
氣動法蘭球閥緊密可靠，它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
產品特點：
流體阻力小，全通徑的球閥基本沒有流阻。
結構簡單、體積小、重量輕。
操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
性能規范：
|
公稱通徑DN（mm）
|
15-250
|
|||
|
公稱壓力PN（MPa)
|
1.6
|
|||
|
公稱壓力PS（MPa)
|
強度試驗
|
2.4
|
||
|
密封試驗
|
1.76
|
|||
|
材料\材料代號
|
C
|
P
|
R
|
|
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
蝶板
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
|
密封圈
|
增強聚四氟乙烯 對位聚苯
|
|||
|
填料
|
聚四氟乙烯 柔性石墨
|
|||
|
適用工況
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-28℃～300℃
|
|||
|
執行器
|
型號
|
BAW系列、GT系列、SW系列
|
||
|
氣源壓力
|
0.4-0.7Mpa
|
|||
連接尺寸：
|
公稱通徑DN(mm)
|
尺寸
|
執行器型號
|
||||||
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-Φd
|
||
|
15
|
108
|
95
|
65
|
45
|
14
|
2
|
4-14
|
GT52/GT63K
|
|
20
|
117
|
105
|
75
|
55
|
14
|
4-14
|
GT63/GT63K
|
|
|
25
|
127
|
115
|
85
|
65
|
14
|
4-14
|
GT63/GT83K
|
|
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
GT83/GT83K
|
|
|
40
|
165
|
145
|
110
|
85
|
16
|
3
|
4-18
|
GT83/GT110K
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
GT83/GT110K
|
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
GT110/GT127K
|
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
GT127/GT127K
|
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
GT127/GT160K
|
|
|
125
|
256
|
245
|
210
|
185
|
22
|
8-18
|
GT160/GT190K
|
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
GT190/GT210K
|
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
GT254/BAW20S
|
|
|
250
|
533
|
405
|
335
|
320
|
30
|
12-25
|
BAW17/BAW20S
|
|
