產品概述：

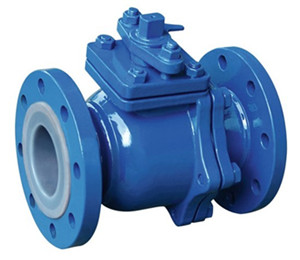

全襯氟法蘭球閥Q41F46是用帶圓形通孔的球體作啟閉件，球體隨閥桿轉動，以實現啟閉動作的閥門。球閥在管路中主要用于切斷、分配和改變介質流動方向。Q41F46襯里球閥采用了氟塑料作為球閥的內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩?？勺鏖_(kāi)關或調節之用，本產品適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。
零件材料：
|
零件名稱 Part name
|
材質 Material
|
|
左閥體Left Body
|
Cast steel lined with FEP
|
|
右閥體Right Body
|
Cast steel lined with FEP
|
|
帶桿球體Ball
|
Cast steel lined with FEP
|
|
填料箱Stuffing box
|
Cast steel lined with FEP
|
|
密封圈Seal ring
|
PTFE
|
|
填料壓蓋Gland flange
|
Cast steel
|
|
填料Packing
|
PTFE
|
|
手柄Lever
|
Cast steel
|
連接尺寸：
|
公稱通徑
|
尺 寸
|
||||||||
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-Ø
|
Lo
|
H
|
|
|
25
|
160
|
115
|
85
|
65
|
18
|
3
|
4-Ø14
|
180
|
104
|
|
32
|
165
|
135
|
100
|
78
|
18
|
3
|
4-Ø18
|
200
|
115
|
|
40
|
180
|
145
|
110
|
85
|
20
|
3
|
4-Ø18
|
200
|
125
|
|
50
|
200
|
160
|
125
|
100
|
20
|
3
|
4-Ø18
|
250
|
132
|
|
65
|
220
|
180
|
145
|
120
|
22
|
3
|
4-Ø18
|
250
|
148
|
|
80
|
250
|
195
|
160
|
135
|
22
|
3
|
8-Ø18
|
300
|
165
|
|
100
|
280
|
215
|
180
|
155
|
24
|
3
|
8-Ø18
|
350
|
180
|
|
125
|
320
|
245
|
210
|
185
|
26
|
3
|
8-Ø18
|
600
|
230
|
|
150
|
360
|
280
|
240
|
210
|
28
|
3
|
8-Ø23
|
800
|
283
|
|
200
|
400
|
335
|
295
|
265
|
30
|
4
|
8-Ø23
|
1200
|
325
|
