產品概述：

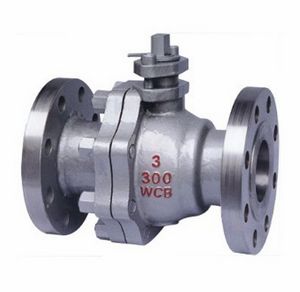

碳鋼高壓球閥球體借助于閥桿可以自由地在閥座密封圈中旋轉。在開啟時，球孔與管道直徑對準，已保證管道工作介質阻力最小。當閥桿轉動1/4圈時，球孔垂直于閥門的通道，靠加給兩閥座密封圈的預緊力和介質壓力將球體緊緊壓在出口端的閥座密封圈上，從而保證閥門完全密封。這種球閥屬單面強制密封。
結構特點：
碳鋼高壓球閥主要特點是球體無支撐軸，球體被兩閥座夾持其中呈“浮動"狀態，它在管道上主要用于切斷、分配和改變介質流動方向。浮動球閥主要特點的閥座密封設計、可靠的倒密封閥封桿、防火靜電功能、自動泄壓和鎖定裝置等結構特點。
結構特點：
1.閥門設有開、關位置指示；
2.鎖定裝置；
3.閥桿防飛結構；
4.防靜電裝置；
5.防火結構；
6.獨特閥座密封結構；
7.中法蘭(閥體與左體連接部)無外漏結構。
標準規范：
設計制造標準：GB/T 12237-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
適用范圍：
|
公稱壓力 或壓力級 |
公稱通徑DN/NPS（mm/in） | ||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | |
| PN16 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| PN25 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| PN40 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| PN63 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||||
| PN100 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||||
| PN160 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||||
| Class150(PN20) | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| Class300(PN50) | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| Class600(PN110) | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||||
| Class900(PN150) | √ | √ | √ | √ | √ | √ | |||||||
| Class1500/PN260 | √ | √ | √ | √ | √ | √ | |||||||
| JIS 10K | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| JIS 20K | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| 零件名稱 Part name | 材料 Material |
| 閥體/蓋 Body/Bonnet | WCB,LCC,LCB,CF8,CF8M,CF3,CF3M |
| 球體 Ball |
WCGB+HCr,A105+HCr,2Cr13,304,316,304L,316L |
| 閥桿 Stem | 2Cr13,304,316,304L,316L |
| 閥座 Seat | PTFE、PPL、尼龍101 |
