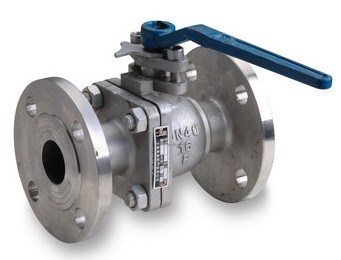

產品概述：
不銹鋼法蘭球閥主要用于對具有腐蝕性，壓力和衛生環境要求較高的地方。球閥是近年來被廣泛采用的一種新型閥門。
產品特點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
性能范圍： Specifications
|
型 號
Tpye |
公稱壓力
PN |
試 驗 壓 力
|
工作溫度(℃)
|
適用介質
|
||
|
強度(水)Mpa
|
密封(水)空氣(Mpa)
|
低壓密封(空氣)Mpa
|
||||
|
Q41F-16P(R)
|
1.6
|
2.4
|
1.8
|
0.6
|
≤150
|
硝 酸 類
|
|
Q41F-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤150
|
硝 酸 類
|
|
Q41F-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤150
|
硝 酸 類
|
零件材料： Material for main parts
|
零件名稱
PART NAME |
材 料 MATERIAL
|
|
|
Q41F-16P-25P-40R
|
Q41F-16R-25P-40R
|
|
|
閥 體
BODY |
鉻鎳鈦鋼
CI NI TI STEEL |
鉻鎳鉬鈦鋼
CI NI MO TI STEEL |
|
球 體
BALL |
||
|
閥 桿
STEM |
||
|
密 封 圈
SEALCIRLE |
聚四乙烯
POLYTER AFUOROETHYENEA |
|
|
板 手
HAND WHEEL |
鑄 鋼
CARBON TEEL |
|
連接與外形尺寸： Main connecting and overall dimensions
|
型 號
TYPE |
公稱通徑
DN |
尺 寸
|
|||||||
|
L
|
D
|
D1
|
D2
|
H
|
b-f
|
Z-Φd
|
Do
|
||
|
Q41F-16P(R)
|
15
|
130
|
95
|
65
|
45
|
60
|
14-2
|
4-14
|
108
|
|
20
|
140
|
105
|
75
|
55
|
64
|
14-2
|
4-14
|
120
|
|
|
25
|
150
|
115
|
85
|
65
|
90
|
16-2
|
4-14
|
165
|
|
|
32
|
165
|
135
|
100
|
78
|
105
|
16-2
|
4-18
|
180
|
|
|
40
|
180
|
145
|
110
|
85
|
150
|
16-3
|
4-18
|
240
|
|
|
50
|
200
|
160
|
125
|
100
|
190
|
16-3
|
4-18
|
240
|
|
|
65
|
220
|
180
|
145
|
120
|
195
|
18-3
|
4-18
|
320
|
|
|
80
|
250
|
195
|
160
|
135
|
215
|
20-3
|
8-18
|
350
|
|
|
100
|
280
|
215
|
180
|
155
|
250
|
20-3
|
8-18
|
400
|
|
|
125
|
320
|
245
|
210
|
185
|
280
|
22-3
|
8-18
|
500
|
|
|
150
|
360
|
280
|
240
|
210
|
320
|
24-3
|
8-23
|
600
|
|
|
200
|
400
|
335
|
295
|
265
|
370
|
26-3
|
12-23
|
800
|
|
|
40
|
180
|
145
|
110
|
85
|
160
|
16-3
|
4-18
|
240
|
|
|
50
|
200
|
160
|
125
|
100
|
205
|
20-3
|
4-18
|
270
|
|
|
65
|
220
|
180
|
145
|
120
|
215
|
22-3
|
8-18
|
350
|
|
|
80
|
250
|
195
|
160
|
135
|
230
|
22-3
|
8-18
|
400
|
|
|
100
|
280
|
230
|
190
|
160
|
270
|
24-3
|
8-23
|
500
|
|
|
125
|
320
|
270
|
220
|
188
|
300
|
28-3
|
8-25
|
600
|
|
|
150
|
360
|
300
|
250
|
218
|
340
|
30-3
|
8-25
|
900
|
|
|
200
|
400
|
360
|
310
|
278
|
400
|
34-3
|
12-25
|
1100
|
|
|
Q41F-40P(R)
|
15
|
130
|
95
|
65
|
45
|
60
|
16-2
|
4-14
|
40
|
|
20
|
140
|
105
|
75
|
55
|
65
|
16-2
|
4-14
|
51
|
|
|
25
|
150
|
115
|
85
|
65
|
90
|
18-2
|
4-14
|
58
|
|
|
32
|
180
|
135
|
100
|
78
|
105
|
18-3
|
4-18
|
66
|
|
|
40
|
200
|
145
|
110
|
85
|
170
|
18-3
|
4-18
|
76
|
|
|
50
|
220
|
160
|
125
|
100
|
230
|
20-3
|
4-18
|
88
|
|
|
65
|
250
|
180
|
145
|
120
|
250
|
22-3
|
8-18
|
110
|
|
|
80
|
280
|
195
|
160
|
135
|
250
|
22-3
|
8-18
|
121
|
|
|
100
|
320
|
230
|
190
|
160
|
295
|
24-3
|
8-23
|
150
|
|
|
125
|
400
|
270
|
220
|
188
|
330
|
28-3
|
8-25
|
176
|
|
|
150
|
400
|
300
|
250
|
218
|
375
|
30-3
|
8-25
|
204
|
|
|
200
|
550
|
375
|
320
|
282
|
440
|
38-3
|
12-30
|
260
|
|
