產品簡介

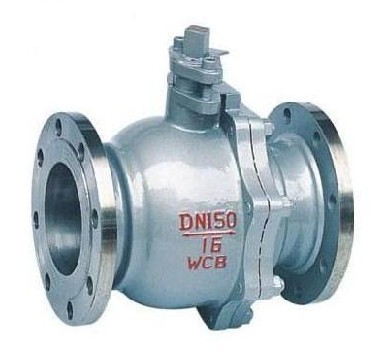

鑄鋼法蘭球閥
鑄鋼法蘭球閥
產品價格：￥900
上架日期：2018-01-06 15:40:01
產地：鑄鋼法蘭球閥
發貨地：鑄鋼法蘭球閥
供應數量：不限
最少起訂：1臺
瀏覽量：109
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明
    產品概述：

    Q41F型PN16~PN25鑄鋼法蘭球閥用于PN16~PN25的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

    產品特點：

    1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
    2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
    3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
    4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。

    技術規范：
    設計依據
    國標系列
    美標系列
    設計標準
    GB/T12237
    AP16D
    ANSI B16.34
    法蘭連接結構長度
    GB/T12221
    AP16D
    ANSI B16.10
    結構長度(焊接)
    GB/T15188.1
    AP16D
    ANSI B16.10
    連接法蘭
    GB/T9113
    JB/T79
    Hg20592
    ANSI B16.5、B16.47
    對焊端
    GB/T12224
    ANSI B16.25
    試驗和檢驗
    GB/T9092
    AP16D
    AP1598
    零部件材質：
    序號
    NO
    零件名稱
    材質
    GB
    ASTM
    1
    閥體
    WCB
    A2116-WCB
    2
    密封圈
    PTFE、RPP
    PTFE、RPP
    3
    球體
    1C18Ni9Ti
    SS304
    4
    螺母
    35
    A194-2H
    5
    螺柱
    35CrMoA
    A193-B7
    6
    石體
    WCB
    A216-WCB
    7
    墊片
    柔性石墨+不銹鋼
    B12.10-304F/.G
    8
    填料
    PTFE
    PTFE
    9
    填料壓蓋
    WCB
    A2116-WCB
    10
    定位片
    25
    A105
    11
    擋圈
    65Mn
    AISI 1066
    12
    手柄
    K33
    A47-667
    Gr.32510
    13
    閥桿
    1Cr33
    A276-410
    14
    螺釘
    35
    A193-B7
    15
    止推墊片
    PTFE
    PTFE
    試驗壓力：
    壓力等級
    試驗壓力(MPa）
    公稱壓力（PN）
    磅級（Class）
    殼體試驗
    密封試驗
    1.0
    -
    1.5
    1.1
    1.6
    -
    2.5
    1.76
    2.5
    -
    3.8
    2.75
    4.0
    -
    6.0
    4.4
    6.4
    -
    9.6
    7.04
    -
    150
    3.0
    2.2
    -
    300
    7.6
    5.6
    -
    600
    15.0
    11.0
    -
    10K
    2.4
    1.5
    -
    20K
    5.8
    4.0
    尺寸及重量：PN1.6MPa
    公稱通徑DN
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    L
    130
    140
    150
    165
    180
    200
    220
    250
    280
    320
    360
    400
    H
    59
    63
    75
    85
    95
    107
    142
    152
    178
    252
    272
    342
    W
    130
    130
    160
    180
    230
    230
    400
    400
    650
    1050
    1050
    1410
    Wt(Kg)
    2.5
    3
    5
    6
    7
    10
    15
    19
    33
    58
    93
    160
    尺寸及重量：PN2.5MPa
    公稱通徑DN
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    L
    130
    140
    150
    165
    180
    200
    220
    250
    320
    400
    400
    550
    H
    59
    63
    75
    97
    107
    142
    152
    178
    252
    272
    342
    345
    W
    130
    130
    160
    230
    230
    400
    400
    700
    1100
    1100
    1500
    1500
    Wt(Kg)
    2.5
    3
    5
    6
    7.5
    10
    15
    20
    33
    60
    93
    175
    尺寸及重量：PN4.0MPa
    公稱通徑DN
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    L
    130
    140
    150
    180
    200
    220
    250
    280
    320
    400
    400
    400
    H
    59
    63
    75
    85
    95
    107
    142
    152
    178
    252
    272
    342
    W
    130
    130
    160
    230
    230
    400
    400
    700
    1100
    1100
    1500
    1500
    Wt(Kg)
    3
    4
    5
    7
    9
    12
    18
    28
    46
    75
    106
    190
    尺寸及重量：PN6.4MPa
    公稱通徑DN
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    L
    165
    190
    216
    229
    241
    292
    330
    356
    432
    508
    559
    660
    H
    59
    63
    75
    97
    107
    142
    152
    178
    252
    272
    305
    398
    W
    130
    130
    160
    230
    230
    400
    400
    700
    1100
    1100
    1500
    1800
    Wt(Kg)
    6.5
    7
    8
    12
    14
    18
    28
    40
    65
    98
    140
    250
    尺寸及重量：PN10MPa
    公稱通徑DN
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    L
    165
    190
    216
    229
    241
    292
    330
    356
    432
    508
    559
    660
    H
    59
    63
    75
    97
    107
    142
    152
    178
    252
    272
    305
    398
    W
    130
    130
    160
    230
    230
    400
    400
    700
    1100
    1100
    1500
    1800
    Wt(Kg)
    6.5
    7
    10
    15
    18
    25
    32
    46
    75
