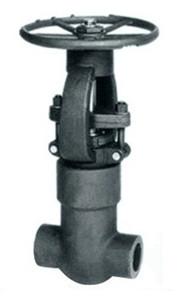

產品概述：
鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r(shí)也可采用全焊逶連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
設計結構與說明特征：
閘閥的設計與 APl602，BS5352和ASME B16.34。檢驗與測試按APl598，標記按MSS-SP-25。
采用以下結構：
全徑或縮徑
明桿支架式
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合
螺紋連接端 (NPT)符合ANSI／ASME B1.20
零部件材質：
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 閥座 | A276420 | A276304 | A276304(L) | A276316(L) |
| 3 | 閘板 | A182F430&410 | A182F304 | A182F304(L) | A182F316(L) |
| 4 | 閥桿 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
| 5 | 密封螺母 | A105 | A182F304 | A182F304(L) | F316(L) |
| 6 | 密封環 | A216 304L | A276316L | ||
| 7 | 閥蓋 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 8 | 活節螺栓 | A193B7 | A193B16 | A193B8(M) | |
| 9 | 銷釘 | A276F420 | A182F304(L) | ||
| 10 | 填料 | 柔性石墨 | PTFE | ||
| 11 | 提升螺栓 | A1942H | A1944 | A1948 | A1948M |
| 12 | 填料壓套 | A276F420 | A182F304 | ||
| 13 | 填料壓板 | A216WCB | A182F304 | ||
| 14 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 15 | 閥桿螺母 | A276-410 | |||
| 16 | 固定螺母 | A1942H | A1944 | A1948 | A1948M |
| 17 | 手輪 | A197 | |||
| 18 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
| 19 | 油嘴 | 銅 | |||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量：(KG)
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L | 900Lb-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H(開) | 321 | 321 | 321 | 380 | 414 | 502 | |
| W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900LB-1500LB | 11.5 | 10.8 | 10.5 | 19.6 | 21.0 | 55.4 |
| 2500LB | 12.3 | 11.6 | 10.8 | 26.0 | 28.4 | 60.0 | |
