產品概述：

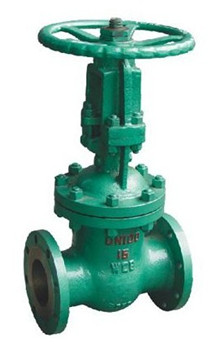

真空隔離閘閥適用于公稱壓力PN1.0PN1.0～10.0MPa DN50～800mm10.0Mpa，工作溫度t≤200℃的火力電站回水冷凝系統管道上，切斷或接通介質。適用介質為：水、水蒸汽等。NKZ41H /NKZ44Y法蘭真空隔離閘閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
執行標準：
設計與制造：GB/T 12234
結構長度：GB/T 12221
壓力溫度等級：GB/T 9131、GB/T 74、HG 20604
連接法蘭：JG/T 79、GB/T 9113、HG20593-20635
試驗與檢驗：GB/T 13927、 JB/T 9092
結構特點：
法蘭采用法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。
采用平行雙密封副雙向密封，結構簡單，維修方便，密封可靠，性能優良，使用壽命長。
密封副的相對運動，摩擦力小、啟閉輕松。
設計了真空密封結構填料室，隔離真空可靠。
閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。
法蘭墊片采用復合材料，膨脹系數大，氣密性能好，保證系統與大氣隔離可靠。
使用范圍：
|
產品類型 |
適用介質 |
適用溫度 ℃ |
|
NKZ41H |
水、蒸汽、空氣 |
≤425 |
|
NKZ41H(Y) |
水、蒸汽、空氣 |
≤550 |
零件材料：
|
零件名稱 |
閥體、閥蓋 |
閥桿 |
閘板 |
密封面 |
閥桿螺母 |
填料 |
緊固件 |
|
NKZ44H |
WCB |
2Crl3 |
25 |
H：合金鋼 |
鋁青銅 |
膨脹復合石墨 |
優質碳鋼 |
|
NKZ44 |
鉻鉬鋼 |
20CrlMo1VA |
鉻鉬鋼 |
Y：硬質合金 |
鉻鉬鋼 |
試驗壓力：
|
公稱壓力 |
試驗壓力/MPa |
||
|
殼體強度試驗 |
上密封試驗 |
密封試驗 |
|
|
1.0 |
1.5 |
1.1 |
1.1 |
|
1.6 |
2.4 |
1.8 |
1.8 |
|
2.5 |
3.8 |
2.8 |
2.8 |
|
4.0 |
6.0 |
4.4 |
4.4 |
|
6.4 |
8.6 |
7.0 |
7.0 |
|
10.0 |
15.0 |
11.0 |
11.0 |
連接尺寸：
|
公稱通徑 |
公稱壓力 |
主要外形和連接尺寸/mm |
閥門 |
附法蘭尺寸/mm |
||||||||||
|
L |
H |
D |
D1 |
D2 |
b |
f |
z-d |
W |
h |
D0 |
Dn |
|||
|
50 |
1.0 |
250 |
345 |
160 |
125 |
100 |
16 |
3 |
4-18 |
250 |
28 |
45 |
49 |
58 |
|
65 |
270 |
395 |
180 |
145 |
120 |
18 |
3 |
4-18 |
250 |
40 |
48 |
64 |
75 |
|
|
80 |
280 |
425 |
195 |
160 |
135 |
20 |
3 |
4-18 |
300 |
55 |
50 |
78 |
97 |
|
|
100 |
300 |
51O |
215 |
180 |
155 |
20 |
3 |
8-18 |
300 |
72 |
52 |
96 |
110 |
|
|
125 |
325 |
570 |
245 |
21O |
185 |
22 |
3 |
8-18 |
350 |
106 |
60 |
120 |
136 |
|
|
150 |
350 |
725 |
280 |
240 |
210 |
24 |
3 |
8-18 |
350 |
146 |
60 |
145 |
163 |
|
|
200 |
400 |
820 |
335 |
295 |
265 |
26 |
3 |
8-18 |
400 |
220 |
62 |
202 |
223 |
|
|
250 |
450 |
890 |
390 |
350 |
320 |
28 |
3 |
12-23 |
400 |
315 |
62 |
225 |
278 |
|
|
300 |
500 |
1070 |
440 |
400 |
368 |
28 |
3 |
12-23 |
450 |
398 |
65 |
303 |
330 |
|
|
350 |
550 |
1320 |
500 |
460 |
428 |
30 |
4 |
16-23 |
550 |
530 |
65 |
351 |
382 |
|
|
400 |
600 |
1450 |
565 |
515 |
482 |
32 |
4 |
16-25 |
550 |
690 |
65 |
398 |
432 |
|
|
450 |
650 |
1560 |
615 |
565 |
532 |
32 |
4 |
20-25 |
600 |
870 |
70 |
460 |
485 |
|
|
500 |
700 |
1720 |
670 |
620 |
585 |
34 |
4 |
20-25 |
650 |
1080 |
78 |
500 |
535 |
|
|
600 |
800 |
1880 |
780 |
725 |
685 |
36 |
5 |
20-30 |
700 |
1350 |
90 |
600 |
636 |
|
|
700 |
900 |
2085 |
895 |
840 |
800 |
40 |
5 |
24-30 |
750 |
1950 |
90 |
690 |
726 |
|
|
800 |
1OOO |
2590 |
1010 |
950 |
905 |
44 |
5 |
24-34 |
800 |
2500 |
106 |
790 |
826 |
|
|
50 |
1.6 |
250 |
345 |
160 |
125 |
100 |
16 |
3 |
4-18 |
250 |
28 |
48 |
49 |
58 |
|
65 |
270 |
395 |
180 |
145 |
120 |
18 |
3 |
4-18 |
250 |
40 |
50 |
64 |
75 |
|
|
80 |
280 |
425 |
195 |
160 |
135 |
20 |
3 |
8-18 |
300 |
58 |
52 |
78 |
91 |
|
|
100 |
300 |
51O |
215 |
180 |
155 |
20 |
3 |
8-18 |
300 |
75 |
52 |
96 |
110 |
|
|
125 |
325 |
570 |
245 |
210 |
185 |
22 |
3 |
8-18 |
350 |
110 |
60 |
120 |
136 |
|
|
150 |
350 |
725 |
280 |
240 |
210 |
24 |
3 |
8-23 |
350 |
150 |
60 |
145 |
163 |
|
|
200 |
400 |
820 |
335 |
295 |
265 |
26 |
3 |
12-23 |
400 |
223 |
62 |
201 |
223 |
|
|
250 |
450 |
890 |
405 |
355 |
320 |
30 |
3 |
12-25 |
450 |
326 |
68 |
253 |
278 |
|
|
300 |
500 |
1070 |
460 |
410 |
375 |
30 |
3 |
12-25 |
550 |
432 |
70 |
303 |
330 |
|
|
350 |
550 |
1320 |
520 |
470 |
435 |
34 |
4 |
16-25 |
600 |
572 |
78 |
351 |
382 |
|
|
400 |
600 |
1450 |
580 |
525 |
485 |
36 |
4 |
16-30 |
650 |
740 |
90 |
398 |
432 |
|
|
450 |
650 |
1560 |
640 |
585 |
545 |
40 |
4 |
20-30 |
700 |
955 |
95 |
450 |
485 |
|
|
500 |
700 |
1720 |
705 |
650 |
608 |
44 |
4 |
20-34 |
750 |
1195 |
98 |
500 |
535 |
|
|
600 |
800 |
1880 |
840 |
770 |
718 |
48 |
5 |
20-41 |
800 |
1455 |
105 |
600 |
636 |
|
|
700 |
900 |
2085 |
910 |
840 |
788 |
50 |
5 |
24-41 |
850 |
211O |
11O |
690 |
726 |
|
|
800 |
1000 |
2590 |
1020 |
950 |
898 |
52 |
5 |
24-41 |
950 |
2630 |
115 |
790 |
826 |
|
