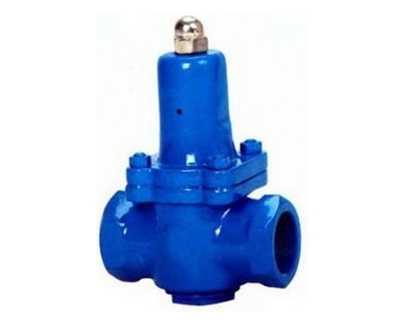

一、Y110X減壓穩壓閥產品概述
Y110X減壓穩壓閥，已經發展為第二代產品，主要特點：1、DN65口徑以上活塞式，替了膜片提高壽命3倍以上；2、DN50口徑以下，用尼龍強化橡膠的平膜片代替了原來的膜片，也提高壽命3倍以上。適用介質:水、空氣.介質溫度:0~90°C。
二、Y110X減壓穩壓閥主要零部件材料
|
零件名稱 |
材料 |
|
彈簧罩、閥體、閥蓋 |
灰鑄鐵、鑄鋼 |
|
橡膠膜片 |
尼龍強化橡膠 |
|
密封墊 |
丁腈橡膠 |
|
調節彈簧 |
硅錳鋼 |
|
活塞、缸套 |
不銹鋼 |
|
閥桿 |
銅 |
（法蘭尺寸PN1.0MPa按GB4216.4-84標準,PN1.6MPa按GB4216.5-84標準,PN2.5MPa按GB9113.4-88標準）
|
型號 |
尺寸(MM) |
||||||||||||||||
|
YW410-10 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
108 |
117 |
127 |
140 |
165 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
398 |
787 |
914 |
|
|
H |
105 |
105 |
115 |
120 |
165 |
165 |
190 |
250 |
274 |
350 |
368 |
395 |
433 |
475 |
520 |
570 |
|
|
YW110-10 |
管螺紋G |
1/2 |
3/4 |
1 |
1 1/4 |
1/2 |
2 |
|
|
|
|
|
|
|
|
|
|
|
L |
100 |
100 |
120 |
150 |
150 |
180 |
|
|
|
|
|
|
|
|
|
|
|
|
H1 |
135 |
135 |
152 |
180 |
196 |
201 |
|
|
|
|
|
|
|
|
|
|
|
|
H2 |
41 |
41 |
45 |
53 |
56 |
58 |
|
|
|
|
|
|
|
|
|
|
|
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
