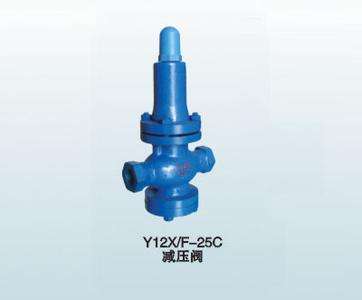

一、Y12X/F內螺紋水用減壓閥產品概述
Y12X/F內螺紋水用減壓閥適用于工作溫度0-90oC的水、空氣和非腐蝕液體管路上。在高層建筑的冷熱水供水和消防供水系統中，可取代常規分區水管，簡化和節省系統的設備，降低工程造價。該產品比膜片式提高壽命3倍以上。
二、Y12X/F內螺紋水用減壓閥主要零部件材料表
|
零件名稱 |
材料 |
|
閥體、上蓋、下蓋 |
灰鑄鐵、鑄鋼 |
|
調節彈簧 |
硅錳鋼 |
|
活塞 |
不銹鋼 |
|
缸套 |
不銹鋼 |
三、Y12X/F內螺紋水用減壓閥主要外形連接尺寸表
|
型號 |
尺寸 |
||||||||||||
|
Y12X-16C |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
160 |
160 |
180 |
200 |
200 |
220 |
280 |
310 |
350 |
450 |
520 |
550 |
|
|
H1 |
170 |
170 |
188 |
192 |
270 |
270 |
310 |
403 |
448 |
570 |
590 |
640 |
|
|
H2 |
75 |
75 |
77 |
82 |
98 |
98 |
138 |
152 |
170 |
222 |
242 |
262 |
|
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
