產品簡介

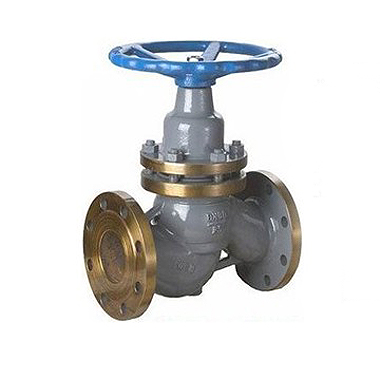

柱塞截止閥
柱塞截止閥
產品價格：￥9000
上架日期：2018-01-05 14:01:04
產地：柱塞截止閥
發貨地：上海電站閥門
供應數量：不限
最少起訂：1臺
瀏覽量：72
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明
    柱塞截止閥的結構和工作原理

    柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、導向環、密封圈、手輪等零部件組成，當旋轉手輪時，通過閥桿帶動柱塞沿導向環上下運動，使柱塞端部斜錐面與閥座錐面分離或吻合完成閥門的開啟和關閉。
    在閥門中柱塞與密封圈之間采用過盈配合，通過調節中法蘭螺栓把緊力，使密封圈壓縮所生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了外泄漏。
    由于密封圈采用了強彈性、耐磨性高的無毒新型材料，所以密封可靠，經久耐用。從而提高閥門的使用壽命。
    本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新品種。其優越性遠勝于普通截止閥，且完全可以取代普通截止閥使用，稱為工、民、建等單位推薦產品。
     柱塞截止閥的應用規范：
    （1）閥門的設計、制造按GB12335-89《法蘭鏈接鋼之杰執法與升降式止回閥》
    （2）閥門的結構長度按GB12221-89《法蘭連接金屬閥門的結構長度》中長系列尺寸，API閥門結構長度按ANSI B16.10-86中有關尺寸選用。
    （3）閥門連接法蘭尺寸按HGJ44~76-91《鋼制管法蘭、墊片、緊固件》及HG標準中的尺寸選用，API閥門連接法蘭尺寸按ANSIB16.5中有關尺寸選用。
    （4）閥門的試驗壓力按ZBJ16006-60《閥門的試驗和檢驗》及API598-82《閥門檢查和試驗》要求進行。

    柱塞截止閥的選材規范：
    標號 名稱 數量 材料
    1 閥體 1 鑄鋼
    2 導向環 1 鑄鐵
    3 密封圈 2 柔性石墨
    4 柱塞 4 2Cr13
    5 閥蓋 4 2Cr13
    6 手輪 4 可鍛鑄鐵
    7 墊圈 4 標準件
    8 六角螺母 4 標準件
    9 圓銅螺母 4 黃銅
    10 沉頭螺釘 4 鑄鋼
    11 閥蓋 4 黃銅
    12 六角螺母 4 標準件
    13 雙頭螺柱 4 標準件

    柱塞截止閥的結構規范：
    PN1.6～4.0 DN15～200 PN6.4～ 10.0 DN15～100 柱塞截止閥
    PN1.6～4.0 DN≥250 PN6.4～ 10.0 DN≥150 平衡式柱塞截止閥

    柱塞截止閥的閥體材料：
    鑄鋼 不銹鋼 含鉬不銹鋼 蒙乃爾
    WCB CF8(304) CF8M(316)

    柱塞截止閥的性能規格：
    閥體材料 適用溫度 適用介質 壓力范圍
    鑄鋼 ≤425℃ 水、蒸汽、石油產品
    不銹鋼 ≤300℃ 硝酸、醋酸 通徑范圍
    含鉬不銹鋼 ≤300℃ 氨、氫尿素 DN15～400mm
    蒙乃爾 ≤300℃ 氫氟酸

    柱塞截止閥的密封圈材料：
    聚四氟乙烯 PTFE
    含氟柔性石墨
    對位聚苯
    含碳纖維柔性石墨

    柱塞截止閥的密封面材料：
    本體 堆焊
    304 316 Monel 507鉬 鈷鉻鎢 鈷鉻鎢

    柱塞截止閥的試驗壓力：
    實驗項目 實驗介質 試驗壓力
    強度試驗 水 1.5PN
    高壓密封試驗 水 1.1PN
    低壓密封試驗 氣 0.5～0.7MPa

    柱塞截止閥的主要尺寸及重量：法蘭連接柱塞截止閥主要結構尺寸：
    UJ41H(Y)-16C UJ41W-16P UJ41W-16R
    公稱通徑DN(mm) 主要尺寸及連接尺寸 重量
    L D D1 D2 b Z-φd H～ H1～ D0
    15 130 95 65 45 14 4-φ14 145 157 100 3.5
    20 150 105 75 55 14 4-φ14 149 165 120 4.3
    25 160 115 85 65 14 4-φ14 166 184 140 5.6
    32 180 135 100 78 16 4-φ18 187 213 160 8.5
    40 200 145 110 85 16 4-φ18 208 236 180 11.0
    50 230 160 125 100 16 4-φ18 234 268 220 15.0
    65 290 180 145 120 18 4-φ18 284 330 240 21.0
    80 310 195 160 135 20 8-φ18 314 358 280 30.0
    100 350 215 180 155 20 8-φ18 365 427 320 41.0
    125 400 245 210 185 22 8-φ18 401 475 360 60.0
    150 480 280 240 210 24 8-φ23 415 505 400 82.0
    200 600 335 295 265 26 12-φ25 508 626 450 147.0
    250 650 405 355 320 30 12-φ25 590 740 500 220.0
    300 698 460 410 375 30 12-φ25 1000 1160 560 340.0
    350 787 520 470 435 34 16-φ25 1040 1210 640 550.0
    400 914 580 525 485 36 16-φ30 1200 1400 720 750.0

    UJ41H(Y)-25C UJ41W-25P UJ41W-25R
    公稱通徑DN(mm) 主要尺寸及連接尺寸 重量
    L D D1 D2 b Z-φd H～ H1～ D0
    15 130 95 65 45 16 4-φ14 145 157 100 3.5
    20 150 105 75 55 16 4-φ14 149 165 120 4.3
    25 160 115 85 65 16 4-φ14 166 184 140 5.6
    32 180 135 100 78 18 4-φ18 187 213 160 8.5
    40 200 145 110 85 18 4-φ18 208 236 180 12.0
    50 230 160 125 100 20 4-φ18 234 268 220 16.0
    65 290 180 145 120 22 8-φ18 284 330 240 22.0
    80 310 195 160 135 22 8-φ18 314 358 280 32.0
    100 350 230 190 160 24 8-φ18 365 427 320 46.0
    125 400 270 220 188 28 8-φ23 401 475 360 65.0
    150 480 300 250 218 30 8-φ25 415 505 400 92.0
    200 600 360 310 278 34 12-φ25 508 626 450 165.0
    250 650 425 370 332 36 12-φ30 590 740 500 250.0
    300 698 485 430 390 40 16-φ30 1000 1160 560 370.0
    350 787 550 490 448 44 16-φ34 1040 1210 640 600.0
    400 914 610 550 505 48 16-φ34 1200 1400 720 800.0

    UJ41H(Y)-40C UJ41W-40P UJ41W-40R
    公稱通徑DN(mm) 主要尺寸及連接尺寸 重量
    L D D1 D2 D6 b Z-φd H～ H1～ D0
    15 130 95 65 45 40 16 4-φ14 145 157 100 3.5
    20 150 105 75 55 51 16 4-φ14 149 165 120 4.4
    25 160 115 85 65 58 16 4-φ14 166 184 140 5.6
    32 180 135 100 78 66 18 4-φ18 187 213 160 8.5
    40 200 145 110 85 76 18 4-φ18 208 236 180 12.0
    50 230 160 125 100 88 18 4-φ18 234 268 220 16.0
    65 290 180 145 120 110 22 8-φ18 284 330 240 22.0
    80 310 195 160 135 121 22 8-φ18 314 358 280 32.0
    100 350 230 190 160 150 24 8-φ23 365 427 320 46.0
    125 400 270 220 188 176 28 8-φ25 401 475 360 70.0
    150 480 300 250 218 204 30 8-φ25 415 505 400 93.0
    200 600 375 320 282 260 38 12-φ30 508 626 450 182.0
    250 650 445 385 345 313 42 12-φ34 590 740 500 320.0
    300 698 510 450 408 364 46 16-φ34 1000 1160 560 480.0
    350 787 570 510 465 422 52 16-φ41 1040 1210 640 700.0
    400 914 655 585 535 474 58 16-φ34 1200 1400 720 940.0

    UJ41H(Y)-64C UJ41W-64P UJ41W-64R
    公稱通徑DN(mm) 主要尺寸及連接尺寸
    L D D1 D2 D6 b Z-φd D0
    15 170 105 75 55 41 20 4-φ14 140
    20 190 125 90 68 51 22 4-φ18 160
    25 210 135 100 78 58 24 4-φ18 180
    32 230 150 110 82 66 24 4-φ23 200
    40 260 165 125 95 76 26 4-φ23 240
    50 300 195 145 112 88 28 4-φ25 280
    65 340 220 170 138 110 32 8-φ25 320
    80 380 230 180 148 121 34 8-φ30 360
    100 430 265 210 172 150 38 8-φ34 400
    125 500 310 250 210 176 42 8-φ34 450
    150 550 350 290 250 204 46 12-φ34 500
    200 650 430 360 312 260 54 12-φ41 560
    250 775 500 430 382 313 60 12-φ41 640
    300 900 585 500 442 364 70 16-φ48 800
