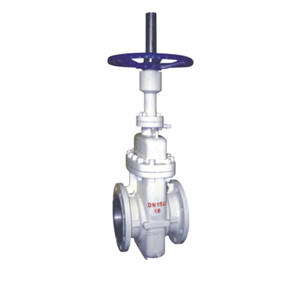

手動平板閘閥Z43F-16C應用范圍：
平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線
動平板閘閥Z43F-16C結構特征與工作原理
1、采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2、閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。
3、閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。
4、關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
5、由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
6、開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。
手動平板閘閥Z43F-16C性能規范
| 公 稱 壓 力 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
| 公 稱 通 徑 | DN40～DN700 | |||||
| 工作壓力（MPa） | ≤1.0 | ≤1.6 | ≤2.5 | ≤4.0 | ≤6.4 | ≤10.0 |
| 強度試驗（MPa） | 2.0 | 3.75 | 6.0 | 9.6 | 15.0 | |
| 密封試驗（MPa） | 1.1 | 2.75 | 4.4 | 7.1 | 11.0 | |
| 工 作 介 質 | 水、油品、天然氣等 | |||||
| 工 作 溫 度 | -29～121℃ | |||||
| 基本型號 |
（K）Z43WF、 （K）Z43WY、 （K）Z43Y、 （K）Z43F、 （K）Z43H |
|||
|
壓力等級范圍 |
PN1.6～15.0MPa |
Class 150～900 |
||
|
通徑范圍 |
DN25～1000mm |
1"～40" |
||
|
驅動方式 |
手輪驅動 |
齒輪動、氣動、液動、電動 |
||
|
適用范圍 |
Class 150～300 |
Class400 |
Class600～900 |
Class 150～900 |
手動平板閘閥Z43F-16C產品采用標準
|
設計依據 |
GB |
API |
|
|
設計標準 |
JB/T5298 |
API6D |
|
|
結構長度 |
法蘭 |
GB/T 12221 |
API6D |
|
焊接 |
GB/T 15 188.1 |
||
|
連接法蘭 |
GB/T9113 |
ASME B 16.5 |
|
|
對焊端 |
GB/T 12224 |
ASME B 16.25 |
|
|
試驗和檢驗 |
JB/T 9002 |
API 6D |
|
注：閥門連接法蘭尺寸可根據用戶要求設計制造。
手動平板閘閥Z43F-16C主要零件材料
手動平板閘閥Z43F-16C主要零件材料
|
序號 |
零件名稱 |
材料 |
|||
|
普通型 |
抗硫型 |
||||
|
GB |
ASTM |
GB |
ASTM |
||
|
1 |
排污堵頭 |
25+Zn |
A105+Zn |
1Cr18Ni9 |
A276-304 |
|
2 |
注脂接頭 |
25+Zn |
A105+Zn |
25+Zn |
A105+Zn |
|
3 |
閥體 |
WCB |
A216-WCB |
WCB |
A216-WCB |
|
4 |
閘板 |
16Mn+ENP |
A105+ENP |
1Cr18Ni9 |
A276-304 |
|
5 |
閥座 |
16Mn+PTFE |
A105+PTFE |
1Cr18Ni9+PTFE |
A276-304+PTFE |
|
6 |
O形圈 |
NBR |
NBR |
FPM |
FPM |
|
7 |
閥桿 |
2Cr13 |
A276-420 |
1Cr18Ni9 |
A276-304 |
|
8 |
填料座 |
2Cr13 |
A276-420 |
2Cr13 |
A276-420 |
|
9 |
Y型圈 |
NBR |
NBR |
FPM |
FPM |
|
10 |
密封套 |
2Cr13 |
A276-420 |
2Cr13 |
A276-420 |
|
11 |
指示桿 |
1Cr18Ni9 |
|
|
|
|
12 |
墊片 |
柔性石墨+1Cr18Ni9 |
柔性石墨+304 |
柔性石墨+1Cr18Ni9 |
柔性石墨+304 |
|
13 |
閥蓋 |
WCB |
A216-WCB |
WCB |
A216-WCB |
|
14 |
螺柱 |
35CrMoA |
A193-B7 |
35CrMoA |
A193-B7 |
|
15 |
螺母 |
45 |
A194-2H |
45 |
A194-2H |
|
16 |
支架 |
WCB |
A216-WCB |
WCB |
A216-WCB |
|
17 |
閥桿螺母 |
ZQA19-4 |
C95500 |
ZQA19-4 |
C95500 |
|
18 |
壓蓋 |
25 |
A105 |
25 |
A105 |
|
19 |
手輪 |
25 |
A536-60-40-18 |
25 |
A536-60-40-18 |
|
20 |
指示罩 |
25 |
A105 |
25 |
A105 |
注：閥門主要零部件材質可根據實際工況條件或用戶特殊要求設計選用。
型號 （K）Z（5、6、9）（4、6）3W（F、Y、D）PN1.6、2.5MPa PN2.0MPa（Class150）
|
DN |
NPS |
法蘭 |
對焊 |
輕型 |
手動 |
齒動 |
齒動 |
氣動 液動 |
電動 |
電動 |
無導流孔 |
有導 |
||||||||
|
L |
L1 |
L2 |
H |
H2 |
D0 |
B |
B1 |
B0 |
P |
P1 |
P0 |
E |
E1 |
E0 |
H3 |
H1 |
||||
|
25 |
1 |
127 |
127 |
- |
360 |
250 |
180 |
- |
- |
- |
- |
- |
- |
-- |
- |
- |
- |
- |
60 |
85 |
|
32 |
11/4 |
140 |
140 |
- |
375 |
260 |
180 |
- |
- |
- |
- |
- |
- |
-- |
- |
- |
- |
- |
71 |
103 |
|
40 |
11/2 |
165 |
165 |
- |
410 |
290 |
250 |
- |
- |
- |
- |
- |
- |
-- |
- |
- |
- |
- |
75 |
115 |
|
50 |
2 |
178 |
216 |
- |
450 |
315 |
250 |
- |
- |
- |
- |
525 |
430 |
250 |
- |
- |
- |
- |
85 |
122 |
|
65 |
21/2 |
190 |
241 |
- |
550 |
420 |
300 |
- |
- |
- |
- |
648 |
560 |
300 |
- |
- |
- |
- |
91 |
154 |
|
80 |
3 |
203 |
283 |
- |
610 |
428 |
300 |
- |
- |
- |
- |
730 |
630 |
300 |
- |
- |
- |
- |
109 |
169 |
|
100 |
4 |
229 |
305 |
150 |
700 |
494 |
300 |
770 |
650 |
310 |
BA-0 |
850 |
720 |
300 |
912 |
790 |
200 |
SMC-04 |
121 |
193 |
|
150 |
6 |
267 |
403 |
150 |
895 |
625 |
350 |
965 |
800 |
310 |
BA-0 |
1120 |
920 |
350 |
1107 |
920 |
500 |
SMC-03 |
178 |
283 |
|
200 |
8 |
292 |
419 |
180 |
1130 |
784 |
350 |
1200 |
960 |
310 |
BA-0 |
1430 |
1160 |
350 |
1390 |
1120 |
500 |
SMC-03 |
211 |
352 |
|
250 |
10 |
330 |
457 |
180 |
1290 |
937 |
400 |
1360 |
1080 |
310 |
BA-0 |
1665 |
1380 |
400 |
1550 |
1250 |
500 |
SMC-03 |
215 |
440 |
|
300 |
12 |
356 |
502 |
200 |
1480 |
1080 |
450 |
1560 |
1200 |
310 |
BA-0 |
1930 |
1550 |
450 |
1740 |
1400 |
305 |
SMC-00 |
245 |
514 |
|
350 |
14 |
381 |
572 |
200 |
1660 |
1283 |
500 |
1740 |
1350 |
460 |
BA-1 |
2185 |
1750 |
450 |
1913 |
1550 |
305 |
SMC-00 |
280 |
602 |
|
400 |
16 |
406 |
610 |
218 |
1850 |
1417 |
500 |
1930 |
1500 |
460 |
BA-1 |
2450 |
2000 |
500 |
2103 |
1620 |
305 |
SMC-00 |
310 |
678 |
|
450 |
18 |
432 |
660 |
218 |
2080 |
1489 |
600 |
2160 |
1680 |
460 |
BA-1 |
2755 |
2250 |
500 |
2365 |
1830 |
305 |
SMC-0 |
346 |
785 |
|
500 |
20 |
457 |
711 |
229 |
2300 |
1672 |
700 |
2420 |
1850 |
460 |
BA-1 |
3050 |
2450 |
600 |
2585 |
1980 |
305 |
SMC-0 |
363 |
855 |
|
600 |
24 |
508 |
813 |
248 |
2680 |
2012 |
800 |
2800 |
2120 |
460 |
BA-2 |
3580 |
2900 |
800 |
2990 |
2300 |
305 |
SMC-1 |
442 |
1045 |
|
700 |
28 |
610 |
914 |
286 |
3080 |
2250 |
800 |
3200 |
2450 |
460 |
BA-2 |
4130 |
3350 |
800 |
3390 |
2600 |
305 |
SMC-1 |
505 |
1190 |
|
800 |
32 |
660 |
965 |
286 |
3491 |
2550 |
1000 |
3640 |
2800 |
460 |
BA-2 |
- |
- |
- |
3850 |
2980 |
305 |
SMC-1 |
560 |
1350 |
|
900 |
36 |
711 |
1016 |
- |
3897 |
2850 |
1000 |
4050 |
3080 |
600 |
BA-3 |
- |
- |
- |
4260 |
3200 |
458 |
SMC-2 |
610 |
1510 |
|
1000 |
40 |
811 |
- |
- |
4317 |
3250 |
1200 |
4467 |
3400 |
600 |
BA-3 |
- |
- |
- |
4677 |
3600 |
458 |
SMC-2 |
715 |
1715 |
