產品簡介

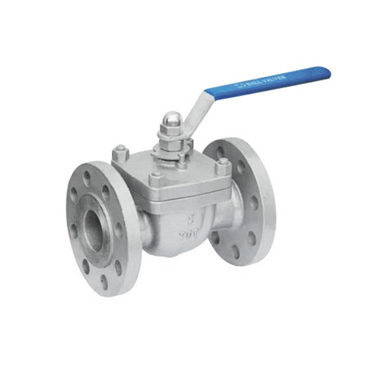

斜面球閥
斜面球閥
產品價格：￥9800
上架日期：2018-01-05 12:24:08
產地：斜面球閥
發貨地：上海電站閥門
供應數量：不限
最少起訂：1臺
瀏覽量：106
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明
    主要設計參數

    公稱通徑:DN15~300mm、1/2"~2"
    公稱壓力:PNl.6~10.0MPa、CLASS 150~600Lb
    適用溫度:-28~180℃、-28~300℃、-28~425℃

    連接形式

    法蘭連接：JB/T 79-94、GB9113-88、ANSI B16.5、HGJ 44~76-91、HG 5010-58
    對焊連接： ANSI B16.25、GB 12224-89
     主要零件材質表：
    閥體 WCB ZC1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti ZGOOCrl7Ni14Mo2
    球體 2Cr13(H.Cr) 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti OOCrl7Ni14Mo2
    閥座   PTFE、柔性石墨、碳纖維
    閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti OOCrl7Ni14Mo2

    尺寸圖紙：

    斜面球閥尺寸表：
    PN16(1.6MPa)
    DN D1 L H1 H2 W E D2 D1 D b f N-Φ
    15 15 130 110 65 130   45 65 95 14 2 4-14
    20 20 130 115 75 130   55 75 105 14 2 4-14
    25 25 140 130 95 160   65 85 115 14 2 4-14
    32 32 165 150 107 250   78 100 135 16 2 4-18
    40 40 165 180 120 250   85 110 145 16 3 4 18
    50 50 203 205 140 300   100 125 160 16 3 4-18
    65 65 222 240 180 300   120 145 180 18 3 4-18
    80 80 241 240 210 350   135 160 195 20 3 8-18
    100 100 305 325 220 350   155 180 215 20 3 8-18
    125 125 356 350 230 400   185 210 245 22 3 8-18
    150 150 394 350 320   95 210 240 280 24 3 8-23
    200 200 457 420 380   95 265 295 335 26 3 12-23
    250 250 533 450 420   110 320 355 405 30 3 12 25
    300 300 610 520 508   110 375 410 460 30 4 12-25

    PN25(2.5MPa)/PN40(4.0MPa)
    DN D1 L H1 H2 W E D3 F D2 D1 D

    b

    f

    		N-Φ
    15 15 140 110 65 130   40 4 45 65 95 16 2 4-14
    20 20 152 115 75 130   51 4 55 75 105 16 2 4-14
    25 25 165 130 95 160   58 4 65 85 115 16 2 4-14
    32 32 180 150 107 250   66 4 78 100 135 18 2 4-18
    40 40 200 180 120 250   76 4 85 110 145 18 3 4-18
    50 50 230 205 140 300   88 4 100 125 160 20 3 4-18
    65 65 290 240 180 300   110 4 120 145 180 22 3 8-18
    80 80 310 240 210 350   121 4 135 160 195 22 3 8-18
    100 100 350 325 220 350   150 4.5 160 190 230 24 3 8-23
    125 125 400 350 230 400   176 4.5 188 220 270 28 3 8-25
    150 150 480 350 320   95 204 4.5 218 250 300 30 3 8-25
    200 200 502 420 380   95 260 4.5 278 310 360 34 3 12-25
    250 250 568 450 420   110 313 4.5 332 370 425 36 3 12-30
    300 300 648 520 508   110 364 4.5 390 430 485 40 4 16-34

    PN64(6.4MPa)
    15 15 140 110 65 130   40 4 55 75 105 18 2 4-14
    20 20 152 115 75 130   51 4 68 90 125 20 2 4-18
    25 25 165 130 95 160   58 4 78 100 135 22 2 4-18
    32 32 180 150 107 250   66 4 82 110 150 24 2 4-23
    40 40 200 180 120 250   76 4 95 125 165 24 3 4-23
    50 50 230 205 140 300   88 4 105 135 175 26 3 4-23
    65 65 290 240 180 300   110 4 130 160 200 28 3 8-23
    80 80 310 240 210 350   121 4 140 170 210 30 3 8-23
    100 100 350 325 220 350   150 4.5 168 200 250 32 3 8-25
    150 150 480 350 320   95 204 4.5 240 280 340 38 3 8-34
    200 200 502 350 380   95 260 4.5 300 345 405 44 3 12-34
    250 250 568 420 420   110 313 4.5 352 400 470 48 3 12-41
        后一篇：金屬硬密封球閥
