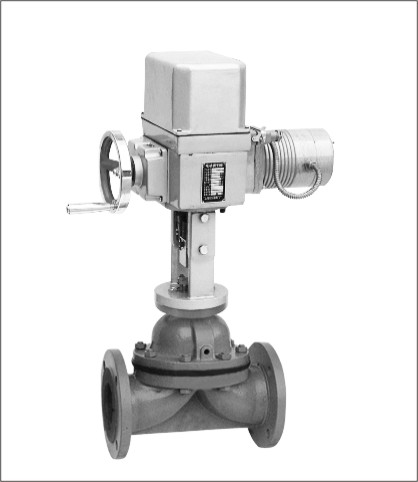

ZAZT.ZAZTC型電動隔膜調節閥
ZAZT電動隔膜調節閥,ZAZTC電動隔膜調節閥由DKZ電動執行機構和隔膜調節閥組成,以220V AC電源為動力,接受標準信號O~10mA DC或4~20mA DC的電信號, 直行程電動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。
實現對工藝管道中強酸、強石金等腐蝕介質及高粘度、有害介質的流量調節與控制。應用于石油、化工、冶金等耐蝕系統中。
產品名稱：電動隔膜調節閥
ZAZT電動隔膜調節閥在許用壓差范圍內也可作為切斷閥用。流量特性為近似快開特性。自動隔膜閥的閥體流道平滑，節流元件為彈性隔膜，額定流量系數比一般調節閥大。彈性隔膜又起密封作用，無泄漏，因此，隔膜閥的閥蓋無填料函，結構簡單，維修方便，且介質不與外界接觸，所以也可用于有毒介質和污染介質的調節。
采用耐腐蝕襯里的閥體和耐腐蝕隔膜的隔膜閥，可避免襯里母體一金屬閥體的腐蝕。適用于強酸、強堿和強腐蝕性介質的調節。
二、閥體襯里和隔膜材料的組合
|
閥體材料 |
襯里材料 |
隔膜材料 |
使用溫度 |
適用場合 |
|
鑄鐵 |
無 |
氯丁橡膠 |
0～65℃ |
無腐蝕性介質、水及研磨劑，泥漿類介質。 |
|
ZG230-450 |
F46 |
F46 |
-20～150℃ |
強酸、強堿、強氧化劑和一般有機溶劑，不適用于泥漿介質。 |
|
鑄不銹鋼 ZG1G18Ni9Ti |
無 |
F46 |
-20～200℃ |
一般酸，堿有機溶劑等介質。 |
三、執行機構配置
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
電動執行機構 |
DKZ-310 |
DKZ-410 |
DKZ-510 |
||||||||
|
電子式電動執行機構 |
SKZ-310 |
SKZ-310 |
SKZ-310 |
||||||||
四、Kv值、額定行程、允許壓差
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
|
行程 |
10 |
16 |
25 |
40 |
60 |
|||||||
|
關閉時允許最大壓力 |
||||||||||||
|
允許公差 |
P1=ΔP |
1.0 |
1.6 |
1.0 |
1.0 |
1.0 |
1.0 |
0.6 |
1.0 |
0.88 |
||
|
P1=P2 |
1.0 |
1.0 |
1.0 |
0.6 |
0.75 |
0.5 |
0.25 |
0.6 |
0.45 |
|||
六、主要外形尺寸
|
公稱通徑 DN mm |
外形安裝尺寸mm |
|||
|
A |
H1 |
H2 |
L |
|
|
15 |
460 |
578 |
47.5 |
140 |
|
20 |
578 |
52.5 |
145 |
|
|
25 |
583 |
57.5 |
155 |
|
|
32 |
460 |
588 |
67.5 |
165 |
|
40 |
612 |
72.5 |
190 |
|
|
50 |
612 |
80 |
210 |
|
|
65 |
460 |
|
90 |
240 |
|
80 |
695 |
97.5 |
270 |
|
|
100 |
787 |
107.5 |
335 |
|
|
125 |
460 |
889 |
123 |
375 |
|
150 |
896 |
140 |
410 |
|
七、使用注意事項
ZKZT電動隔膜調節閥安裝、
·應垂直安裝于管道上，體積重量較大的以及使用在振動場合時應加支承和夾固。
·一般應設有旁通管路，以便在隔膜發生故障或維修時能轉成旁路操作，使生產過程正常進行，在一 般不重要場合，裝設手輪機構后可以省略旁通管路，以進行手動操作，同時可限制閥門開度，當 手輪機構停止使用時，應恢復到原空檔位置，以利于自控系統的正常進行。
·清洗管道時，調節應處于最大開度，以便排除管道內污物。
·如閥體襯有防腐層，安裝在管道上時，應采用耐腐蝕軟墊，并注意不使閥體法蘭密封面受損。
·對隔膜及襯里應定期檢查，防止因腐蝕和破裂而損壞其它零件和造成事故。
