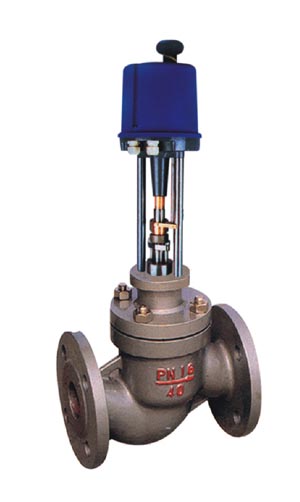

DLM型電子式電動套筒調節閥
ZDLM型電子式電動套筒調節閥，是由與日本KOSO公司合資生產的3610L系列電子式電動執行機構和套筒調節機構組成。電動執行機構內有伺服系統、無須另配伺服放大器，有電源及輸入信號即可控制運轉，調節機構采用平衡式閥塞結構，具有閥塞穩定性好，不易產生震動，噪音低，對溫度敏感性小，允許使用壓差較大等特點，適用于流量大，泄漏量要求不嚴格的場合。套筒調節切斷閥采用了軟密封或硬密封結構，特別適用于即要求調節又要示切斷的場合。1結構特點和應用范圍
型號、規格
|
類別 |
常溫型 |
中溫型 |
低溫型 |
|
型號 |
ZDLM-(16B/64K) |
ZDLM-64(B/K)G |
ZDLM-64(B/K)G |
|
規格 |
DN25～300 |
||
2技術參數和性能指標
●套筒調節機構主要技術參數
|
公稱通經mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||
|
額定流量系數Kv |
2、3.2 5、8、10 |
16 25 |
25 40 |
40 63 |
63 100 |
100 155 |
250 370 |
400 580 |
630 900 |
1000 1300 |
||
|
公稱壓力MPa |
1.6、6.4 |
|||||||||||
|
行 程mm |
16 |
25 |
40 |
60 |
100 |
|||||||
|
流量特性 |
直線、等百分比 |
|||||||||||
|
介質溫度°C |
-20～200（常溫）；-40～450（中溫）；-250～-60（低溫） |
|||||||||||
|
法蘭尺寸、型式 |
PN16:按GB/T17241.6-1998； PN64:按JB/T79.2-94凹式（常、中溫）或按JB/T79.3-94榫槽式（低溫） |
|||||||||||
|
閥體材質 |
公 稱 壓 力 MPa |
1.6 |
常溫：HT200；ZG230-450；ZG1Cr18Ni9Ti |
|||||||||
|
6.4 |
常溫：ZG230-450；ZG1Cr18Ni9Ti |
|||||||||||
|
中溫:ZG230-450；ZG1Cr18Ni9Ti |
||||||||||||
|
低溫：ZG1Cr18Ni9Ti |
||||||||||||
注：1.. 根據現場使用條件，可配防爆型執行機構。
2. 可為用戶提供ANSI 、JPI、JIS、DIN等法蘭機構形式，法蘭距可根據用戶需要確定。
3電動執行機構與閥配組
|
公稱通經mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
|
配電動執行 機構型號 |
ZDLM |
361LSA-20 361LXA-20 |
361LSB-30 361LXB-30 |
361LSB-50 361LXB-50 |
361LSC-65 |
361LSC-99 |
|||||
|
ZDLM2 ZDLM3 |
361LSB-30 361LXB-30 |
361LSB-50 361LXB-50 |
361LSC-65 |
361LSC-99 |
361LSC-160 |
||||||
|
動作速度mm/s |
ZDLM |
2.1 |
3.5 |
1.7 |
3.4 |
2.0 |
|||||
|
ZDLM2(M3) |
3.5 |
1.7 |
3.4 |
2.0 |
1.0 |
||||||
注：根據現場使用條件，可配用防爆型執行機構。
●3610L型直行程電子式電動執行機構主要技術參數
|
額定輸出力N |
額定輸出力N |
速度mm/s |
技術參數 |
|
361LSA-20 361LXA-20 |
2000 |
2.1 |
電源：220+10%V a.c. 50Hz 輸入信號：1-5V d.c. 4-20mA d.c. （信號線用屏蔽線） 開度信號：4-20mAd.c. 保護等級：相當IP55 防爆標志：Exd II BT4 |
|
361LSB-30 361LXB-30 |
3000 |
3.5 |
|
|
361LSB-50 361LXB-50 |
5000 |
1.7 |
|
|
361LSC-65 |
6500 |
3.4 |
|
|
361LSC-99 |
10000 |
2.0 |
|
|
361LSC-160 |
16000 |
1.0 |
4性能指標
|
項目 |
指標值 |
|
|
基本誤差% |
+2.5 |
|
|
回差% |
2.0 |
|
|
死區% |
3.0 |
|
|
始終點偏差% |
+2.5 |
|
|
額定行程偏差% |
+2.5 |
|
|
允許泄露量1/h |
ZDLM型 |
10X閥額定容量 |
|
ZDLM2型 |
10X閥額定容量 |
|
|
ZDLM3型 |
10X閥額定容量 |
|
5允許壓差
|
公稱通經mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
|
允許壓差Mpa |
允許壓差在P2=0，閥桿在介質流出端狀態下 |
||||||||||
|
ZDLM |
6.4 |
3.6 |
2.7 |
2.6 |
2.1 |
||||||
|
ZDLM2 ZDLM3 |
6.4 |
5.5 |
4.1 |
3.2 |
2.4 |
||||||
6外形尺寸
|
公稱通徑 |
L |
D |
H1 |
H |
H2 |
Dn |
|||||||
|
PN MPa |
|||||||||||||
|
1.6 |
4.0 |
常溫型 |
中溫型 |
-100°C |
-200°C |
-250°C |
-100°C |
-200°C |
-250°C |
||||
|
25 |
185 |
200 |
225 |
110 |
665.5 |
820 |
1120 |
1320 |
1523 |
500 |
700 |
900 |
290 |
|
40 |
220 |
235 |
225 |
131 |
731.5 |
903 |
1317 |
1517 |
1717 |
330 |
|||
|
50 |
250 |
265 |
131 |
755.5 |
909 |
1329 |
1529 |
1729 |
360 |
||||
|
65 |
275 |
295 |
171 |
957.5 |
1124 |
1460 |
1660 |
1860 |
600 |
800 |
1000 |
405 |
|
|
80 |
300 |
320 |
189 |
980.5 |
1150 |
1478 |
1678 |
1878 |
430 |
||||
|
100 |
380 |
400 |
208 |
1028.5 |
1192 |
1497 |
1697 |
1897 |
520 |
||||
|
150 |
530 |
550 |
310 |
275 |
1348.5 |
1586 |
1855 |
2055 |
2255 |
700 |
900 |
1100 |
695 |
|
200 |
640 |
670 |
320 |
1423.5 |
1666 |
1900 |
2100 |
2300 |
840 |
||||
|
250 |
780 |
810 |
390 |
1621.5 |
1883 |
|
|
|
|
|
|
|
|
|
300 |
880 |
950 |
450 |
1733.5 |
1998 |
|
|
|
|
||||
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●公稱通徑及額定流量系數Kv；；
●流量特性；
●閥體材質；
●低溫閥需注明適用溫度或注明接管長度；
●閥前后壓力；
●介質種類和溫度范圍；
●電動執行器內是否帶空間加熱器
●電動執行器內是否帶過載保護裝置
●是否有其他特殊要求。
