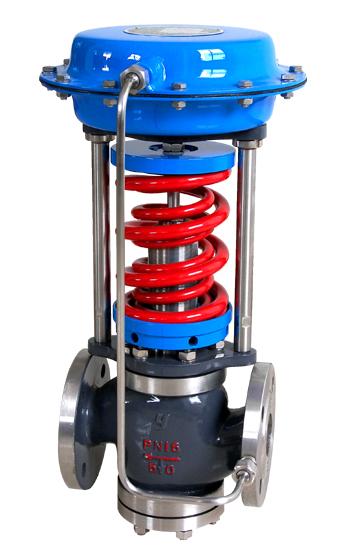

ZZYP型自力式壓力調節閥
ZZYP型自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。
1ZZYP型自力式壓力調節閥的特點
在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。
采用快開流量特征，動作靈敏、密封性能好，因而它廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中各種氣體、液體及蒸汽介質減壓、穩壓〔用于閥后調節〕，或泄壓、持壓〔用于閥前調節〕的自動控制。
附設冷凝器可在≤350℃溫度下使用。
使用溫度∶–20℃～350℃，壓力∶1.6～6.4MPa。
2主要技術參數和性能指標
|
類別 |
型號 |
類別 |
型號 |
|
單座壓閉型 |
ZZYP-16-64B |
單座壓開型 |
ZZYP-16-64K |
|
雙座壓閉型 |
ZZYN-16-64B |
雙座壓開型 |
ZZYN-16-64K |
|
套筒壓閉型 |
ZZYM-16-64B |
套筒壓開型 |
ZZYM-16-64K |
壓閉型：用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓、穩壓的目的。
壓開型：用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓、穩壓的目的。
3工作原理
1、調節閥前自動壓力調節閥的工作原理
自動壓力閥前調節閥，其初始閥芯的位置在關閉狀態。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，同時P1通過管線輸入上膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時的閥芯位置決定了閥的開度，從而控制閥前壓力。當閥前壓力P1增加時，P1作用在膜片上的作用也隨時之增加。此時，膜片上的作用力大于設定彈簧的反作用力，使閥芯向離開閥座方向移動，導致閥的開度變大，流阻變小，P1向閥后泄壓，直到膜片上的作用力與彈簧反作用力相平衡為止，從而使P1降為設定值。同理，當閥前壓力P1降低時，動作方向與上述相反，這就是閥前壓力調節的工作原理。
2、調節閥后自動壓力調節閥的工作原理
自動壓力閥后調節閥，其初始閥芯的位置在開啟狀態。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，P2并經過導壓管輸入上膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時的閥芯位置決定了閥的開度，從而控制閥后壓力。當閥后壓力P2增加時，P2作用在膜片上的作用力也隨時之增加。此時，膜片上的作用力大于設定彈簧的反作用力，使閥芯關向閥座的位置，導致閥的開度減小，流阻變大，P2降低，直到膜片上的作用力與彈簧反作用力相平衡式為止，從而使P2降為設定值。同理，當閥后壓力P2降低時，動作方向與上述相反，這就是閥后壓力調節的工作原理。
