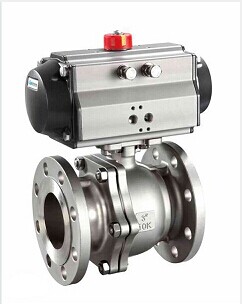

公稱通徑DN(mm)
|
DN15～DN400
|
|
公稱壓力
|
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
|
|
適用介質
|
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
|
|
介質溫度
|
-40～+180℃ -40～+350℃
|
|
泄漏量
|
0 符合ANSIB16.104 5級標準
|
|
球體轉角
|
90°
|
|
閥體材制質
|
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
|
|
閥座材料
|
聚四氟乙烯(常溫)、特制PPL(高溫)
|
|
防爆級組
|
dⅡBT4(d2c4)(可供普通型、防爆型二種規格)
|
|
電磁閥電源
|
220VAC、24VDC
|
|
氣源壓力 MPa
|
0.4～0.7MPa
|
|
固有可調比 R
|
100:1
|
|
零件名稱
|
零件材料
|
|||
|
閥體、閥蓋
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
閥座密封圈
|
PTFE、碳素纖維＋PTFE、對位聚苯
|
|||
|
填料
|
V型PTFE、柔性石墨
|
|||
|
公稱通徑
(DN) |
不同開度角下的Kv值
|
||||||||
|
10°
|
20°
|
30°
|
40°
|
50°
|
60°
|
70°
|
80°
|
90°
|
|
|
50
|
2
|
4
|
9
|
17
|
32
|
60
|
97
|
151
|
215
|
|
80
|
6
|
11
|
22
|
44
|
83
|
155
|
250
|
389
|
550
|
|
100
|
9
|
18
|
34
|
71
|
133
|
248
|
398
|
620
|
890
|
|
150
|
20
|
40
|
80
|
160
|
300
|
560
|
900
|
1400
|
2000
|
|
200
|
36
|
72
|
143
|
286
|
737
|
1002
|
1611
|
2506
|
3580
|
|
250
|
57
|
113
|
226
|
453
|
848
|
1582
|
2253
|
3955
|
5650
|
|
300
|
81
|
163
|
325
|
651
|
1220
|
2278
|
3661
|
5695
|
8100
|
|
350
|
110
|
221
|
443
|
885
|
1750
|
3541
|
5311
|
7967
|
10950
|
|
400
|
150
|
303
|
605
|
1113
|
2424
|
4850
|
7275
|
10910
|
15300
|
|
公稱通徑DN(mm)
|
尺寸
|
執行器型號
|
||||||
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-Φd
|
||
|
15
|
108
|
95
|
65
|
45
|
14
|
2
|
4-14
|
GT52/GT63K
|
|
20
|
117
|
105
|
75
|
55
|
14
|
4-14
|
GT63/GT63K
|
|
|
25
|
127
|
115
|
85
|
65
|
14
|
4-14
|
GT63/GT83K
|
|
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
GT83/GT83K
|
|
|
40
|
165
|
145
|
110
|
85
|
16
|
3
|
4-18
|
GT83/GT110K
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
GT83/GT110K
|
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
GT110/GT127K
|
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
GT127/GT127K
|
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
GT127/GT160K
|
|
|
125
|
256
|
245
|
210
|
185
|
22
|
8-18
|
GT160/GT190K
|
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
GT190/GT210K
|
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
GT254/BAW20S
|
|
|
250
|
533
|
405
|
335
|
320
|
30
|
12-25
|
BAW17/BAW20S
|
|
