特點及用途
1.結構緊湊,設計合理,閥門剛性好,通道流暢,流阻系數小 .
2.密封面采用不銹鋼或硬質合金,使用壽命長.
3.采用柔性石墨填料,密封可靠,操作輕便靈活.
4.驅動方式有:手動,電動,氣動,齒輪轉動
結構形式:彈性楔式單閘板,剛性楔式單閘板,平行式雙閘板
5,廣泛用于化工,火力,發電廠等油品,水蒸氣管道上作接通或截斷管道中介質的啟閉裝置.
6,零件材料,法蘭和對焊尺寸,可根據實際工況選配,能滿足各種工程需要.
主要零部件材質
閥體/閥蓋
|
閥桿
|
閥瓣
|
螺栓
|
螺母
|
填料
|
墊片
|
|
GG25
|
13Cr
|
GG25
|
B7
|
2H
|
石墨
|
石墨+304
|
|
WCB
|
13Cr
|
WCB
|
B7
|
2H
|
石墨
|
石墨+304
|
|
CF8
|
F304
|
CF8
|
B8
|
8
|
石墨
|
石墨+304
|
|
CF8M
|
F316
|
CF8M
|
B8
|
8
|
石墨
|
石墨+304
|
技術規范:
制造標準: DIN EN12288-2003
結構長度: DIN EN1092-1:2002
法蘭標準: DN EN 588-1:1995
試驗標準: DIN EN12266:2003
產品性能規范:
|
公稱壓力(MPa)
|
殼體試驗壓力(Mpa)
|
密封壓力試驗(Mpa)
|
適用溫度(℃)
|
適用介質
|
|
1.6
|
2.4
|
1.76
|
HT:-10~300℃
CS:-29~425℃
SS:-59~540℃
|
水
蒸汽
油品
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|

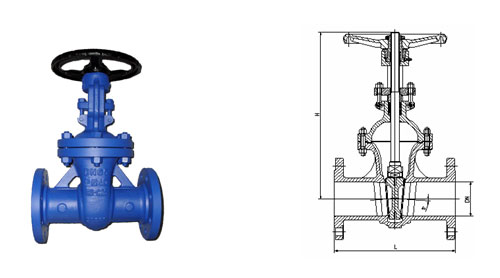

規格尺寸
Size
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
F4
|
140
|
150
|
170
|
180
|
190
|
200
|
210
|
230
|
250
|
270
|
|
F5
|
240
|
250
|
270
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
|
F7
|
240
|
250
|
290
|
310
|
350
|
400
|
450
|
550
|
650
|
750
|
|
H
|
F4
|
325
|
335
|
360
|
410
|
480
|
515
|
590
|
735
|
890
|
1040
|
|
F5
|
310
|
319
|
367
|
427
|
514
|
523
|
625
|
715
|
925
|
1075
|
|
F7
|
325
|
335
|
370
|
415
|
485
|
515
|
600
|
730
|
890
|
1050
|
|
W
|
F4
|
200
|
200
|
200
|
200
|
200
|
250
|
250
|
300
|
350
|
400
|
|
F5
|
200
|
250
|
250
|
250
|
300
|
300
|
350
|
350
|
450
|
450
|
|
F7
|
200
|
250
|
250
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
