【產(chǎn)品說明】

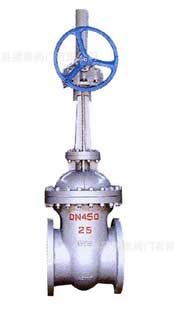

Z540H、Z540Y、Z540W齒輪閘閥：錐齒輪驅動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為堆焊合金(Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R)、不銹鋼(Z540W-16P~160P Z540W-16R~160R)，公稱壓力 PN16~PN160，閥體材料為碳素鋼(Z540H-16C~160 Z540Y-16C~160)、鉻鉬合金鋼(Z540Y-16I~160I)、不銹鋼(Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R Z540Y-16R~160R)的閘閥。
【性能參數(shù)】
| 齒輪閘閥型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
| Z540H-16C-160 | 16~160 | 1.6~16.0 | ≤425 | 水、蒸汽、油品 |
| Z540Y-16C-160 | 16~160 | 1.6~16.0 | ||
| Z540Y-16I-160 | 16~160 | 1.6~16.0 | ≤550 | 蒸汽、油品 |
| Z540W16P-40P | 16~40 | 1.6~4.0 | ≤150 | 弱腐蝕性介質 |
| Z540Y-16P-160P | 16~160 | 1.6~16.0 | ||
| Z540W-16R-40R | 16~40 | 1.6~4.0 | ≤150 | 腐蝕性介質 |
| Z540Y-16R-160R | 16~160 | 1.6~16.0 | ||
| Z540Y-16PⅠ~40PⅠ | 16~40 | 1.6~4.0 | ≤650 | 熱煙氣等 |
| Z540Y-16PⅡ~0PⅡ | 16~40 | 1.6~4.0 |
| 閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 |
| 碳素鋼 | 碳素鋼 | 堆焊鐵基合金 | 石棉石墨或柔性石墨 |
| 堆焊鐵基合金 | |||
| 鉻鉬合金鋼 | 鉻鉬合金鋼 | 堆焊硬質合金 | 柔性石墨 |
| 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 本體材料 | 聚四氟乙烯 |
| 堆焊硬質合金 | 柔性石墨 | ||
| 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 本體材料 | 聚四氟乙烯 |
| 堆焊硬質合金 | |||
| 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 堆焊硬質合金 | 柔性石墨 |
| DN | L | H | D0 | 重量/kg |
| 300 | 500 | 1310 | 640 | 504 |
| 350 | 550 | 1468 | 640 | 674 |
| 400 | 600 | 1780 | 640 | 950 |
| 450 | 650 | 1880 | 640 | 1300 |
| 500 | 700 | 2110 | 640 | 1530 |
| 600 | 800 | 2410 | 640 | 2140 |
| 700 | 900 | 2600 | 640 | 3275 |
| 800 | 1000 | 2860 | 720 | 3920 |
| 900 | 1100 | 3170 | 720 | 4435 |
【結構示意圖】
