產品采用標準：
產品名稱及型號：

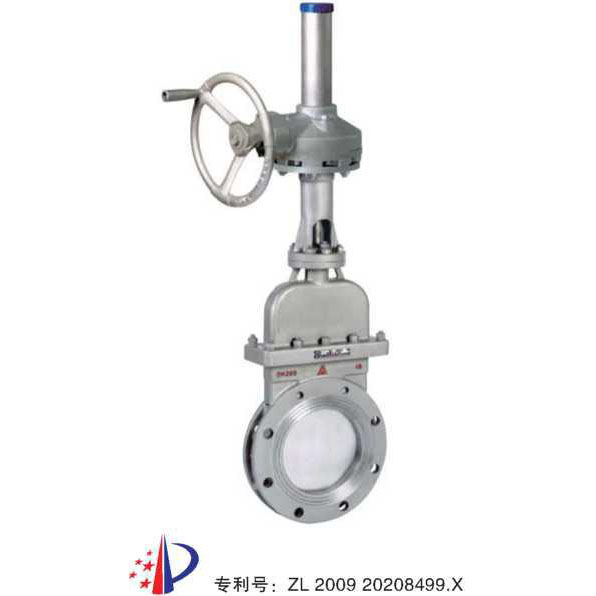

耐磨刀閘閥
NMDZB-10C(P.R.RL) NMDZB-16C(P.R.RL)
產品特點及用途：
采用全通徑設計，流通能力大，流阻小，減緩磨損，延長閥門使用壽命。
閥座密封副釆用隱藏式設計，避免介質直接沖刷損傷。
閥門配有特殊材料與工藝制造的高耐磨護套，通道表面噴涂碳化鎢， 達到多層保護，增強耐磨性能。
高耐磨護套釆用活接結構，用戶可根據閥門磨損情況，方便更換，以 降低用戶生產使用成本。
閘板釆用特殊材料與工藝制造，并噴涂碳化銘高硬涂層以增強閘板耐磨和抗沖刷性能。
閥門是單向密封耐磨閥，結構尺寸短，重量輕，公稱通徑法蘭連接。
適用介質范圍廣，更適用于含硬質顆粒液體及風送，氣送粉末顆粒介質。
產品標準參照 JB/T 8691
法蘭連接按照GB/T9113.1 HG 20596
壓力試驗按照GB/T 13927 JB/T 9092
主要性能規范： 公稱尺寸DN50~DN600 公稱壓力PN10~PN16
| 公稱壓力 | PN10 | PN16 | |
| 試驗壓力 （MPa） | 殼體強度（液體） | 1.5 | 2.4 |
| 高壓密封（液體） | 1.1 | 1.8 | |
| 低壓密封（液體） | 0.6 | 0.6 | |
| 適用介質 | 金屬硅粉、礦粉、灰渣、漿液、水泥、煤粉等 der,ash,serum,cement and mediaetc. | ||
| 適用溫度 | ≤300℃ | ||
主要零部件及材料：
| 材料代號 Material code | 閥體 | 閥座 | 閘板 | 閥桿 | 填料 |
| C | WCB | SS 304堆焊司太立合金 | 2Cr13表面噴涂碳化鎢 | 2Cr13 | 柔性石墨 |
| P | CF8 | SS 304堆焊司太立合金 | SS 304表面噴涂碳化鎢 | 17-4PH | 柔性石墨 |
| R | CF8M | SS 316堆焊司太立合金 | SS 316表面噴涂碳化鎢 | 17-4PH | 柔性石墨 |
| RL | CF3M | SS 316L堆焊司太立合金 | SS 316L表面噴涂碳化鎢 | 17-4PH | 柔性石墨 |
