適用于工作溫度≤425℃（鉻鉬鋼材DKZ941Y型為≤550℃），工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
【產品說明】

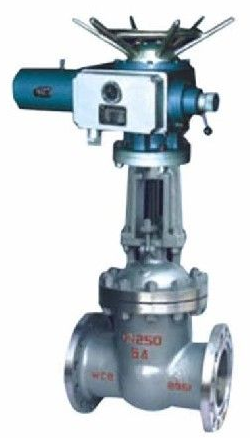

DKZ941H、DKZ941Y 型 PN10~PN100 鋼制真空閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金鋼（DKZ941H）、硬質合金（DKZ941Y），公稱壓力 PN10~PN100，閥體材料為優質碳鋼（DKZ941H）、鉻鉬鋼（DKZ941Y）的真空閘閥。
真空閘閥的用途
該閥門適用于工作溫度≤425℃（鉻鉬鋼材DKZ941Y型為≤550℃），工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
真空閘閥由普通手動閘閥改進而來，區別在于真空閘閥的填料密封處多加裝一個真空密封環，具有自脹壓緊作用。比普通閘閥的氣密封性能更好。
真空閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。國內主要的知名廠商有上海高壓閥門廠（集團）有限公司。其公司是機械工業部、化工部、中國化工裝備總公司定點管理生產企業。其產品在業內有一定的價格優勢和技術優勢。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。此閥一般水平安裝。
特點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
5、密封面之間易引起沖蝕和擦傷，維修比較困難。
6、外形尺寸較大，開啟需要一定的空間，開閉時間長。
7、結構較復雜。
8、真空閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可 分為 : 單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
【產品性能參數】
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
DKZ941H-10C |
10 |
1 |
≤425 |
水、蒸汽、空氣 |
|
DKZ941H-16C |
16 |
1.6 |
||
|
DKZ941H-25 |
25 |
2.5 |
||
|
DKZ941H-40 |
40 |
4 |
||
|
DKZ941H-63 |
63 |
6.3 |
||
|
DKZ941H-100 |
100 |
10 |
||
|
DKZ941Y-10I |
10 |
1 |
≤550 |
|
|
DKZ941Y-16I |
16 |
1.6 |
||
|
DKZ941Y-25I |
25 |
2.5 |
||
|
DKZ941Y-40I |
40 |
4 |
||
|
DKZ941Y-63I |
63 |
6.3 |
||
|
DKZ941Y-100I |
100 |
10 |
【主要零件材料】
|
型號 |
材料 |
|||
|
閥體、閘板、閥蓋 |
閥桿 |
密封面 |
填料 |
|
|
DKZ941H-10C |
優質碳鋼 |
不銹鋼 |
合金鋼 |
柔性石墨 |
|
DKZ941H-16C |
||||
|
DKZ941H-25 |
||||
|
DKZ941H-40 |
||||
|
DKZ941H-63 |
||||
|
DKZ941H-100 |
||||
|
DKZ941Y-10I |
鉻鉬鋼 |
鉻鉬鋼 |
硬質合金 |
柔性石墨 |
|
DKZ941Y-16I |
||||
|
DKZ941Y-25I |
||||
|
DKZ941Y-40I |
||||
|
DKZ941Y-63I |
||||
|
DKZ941Y-100I |
||||
結構圖
【主要外形和連接尺寸】
|
公稱通徑 |
主要外形尺寸和連接尺寸 |
|||||||
|
L1 |
D |
D1 |
D2 |
b-f |
Z-d |
H |
D0 |
|
|
DKZ41H-10C |
||||||||
|
50 |
250 |
160 |
125 |
100 |
16-3 |
4-18 |
398 |
250 |
|
65 |
270 |
180 |
145 |
120 |
18-3 |
4-18 |
438 |
250 |
|
80 |
280 |
195 |
160 |
135 |
18-3 |
4-18 |
456 |
300 |
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-18 |
514 |
300 |
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-18 |
600 |
350 |
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-23 |
680 |
350 |
|
200 |
400 |
3.35 |
295 |
265 |
26-3 |
8-23 |
800 |
400 |
|
250 |
450 |
390 |
350 |
320 |
28-3 |
12-23 |
840 |
400 |
|
300 |
500 |
440 |
400 |
368 |
28-4 |
12-23 |
990 |
450 |
|
350 |
550 |
500 |
460 |
428 |
30-4 |
16-23 |
1135 |
550 |
|
400 |
600 |
565 |
515 |
482 |
32-4 |
16-25 |
1410 |
600 |
|
DKZ41H-16C |
||||||||
|
50 |
250 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
398 |
250 |
|
65 |
270 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
438 |
250 |
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
456 |
300 |
|
100 |
300 |
230 |
190 |
160 |
20-3 |
8-Φ18 |
514 |
300 |
|
125 |
325 |
270 |
220 |
188 |
22-3 |
8-Φ18 |
600 |
350 |
|
150 |
350 |
300 |
250 |
218 |
24-3 |
8-Φ23 |
680 |
350 |
|
200 |
400 |
360 |
310 |
278 |
26-3 |
12-Φ23 |
800 |
400 |
|
250 |
450 |
425 |
370 |
332 |
30-3 |
12-Φ25 |
840 |
400 |
|
300 |
500 |
485 |
430 |
390 |
30-4 |
12-Φ25 |
990 |
450 |
|
350 |
550 |
550 |
490 |
448 |
34-4 |
16-Φ25 |
1135 |
550 |
|
400 |
600 |
610 |
550 |
505 |
36-4 |
16-Φ30 |
1410 |
600 |
|
DKZ41H-25 |
||||||||
|
50 |
250 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
398 |
250 |
|
65 |
270 |
180 |
145 |
120 |
22-3 |
8-Φ18 |
438 |
250 |
|
80 |
280 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
456 |
300 |
|
100 |
300 |
230 |
190 |
160 |
24-3 |
8-Φ23 |
514 |
300 |
|
125 |
325 |
270 |
220 |
188 |
28-3 |
8-Φ25 |
600 |
350 |
|
150 |
350 |
300 |
250 |
218 |
30-3 |
8-Φ25 |
680 |
350 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-Φ25 |
800 |
400 |
|
250 |
450 |
425 |
370 |
332 |
36-3 |
12-Φ30 |
840 |
400 |
|
300 |
500 |
485 |
430 |
390 |
40-4 |
16-Φ30 |
990 |
550 |
|
350 |
550 |
550 |
490 |
448 |
44-4 |
16-Φ34 |
1135 |
600 |
|
400 |
600 |
610 |
550 |
505 |
48-4 |
16-Φ34 |
1410 |
700 |
