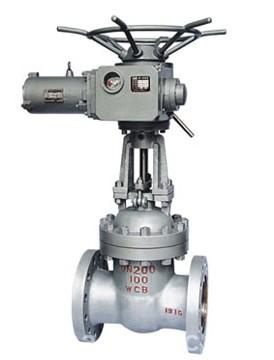

操作非常簡單是一種最常見的啟閉式閥，它利用閘板的上下運作來接通和關閉管道中的流體介質。廣泛應用于化工、造紙、石油、電力、冶金、污水處理等部門。
4、閉閥所需力矩較小。
Z941H、Z941Y、Z941W 型 PN16~PN63 電動楔式閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金鋼（Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941Y-16R~63R Z941Y-16I~63I）、鉻鎳鈦不銹鋼（Z941W-16P~63P）、鉻鎳鉬鈦不銹鋼（Z941W-16R~63R）、鉻鉬鋼（Z941W-16I~63I），公稱壓力 PN16~PN63，閥體材料為碳素鋼（Z941H-16C~63 Z941Y-16C~63）、鉻鎳鈦不銹鋼（Z941Y-16P~63P Z941W-16P~63P）、鉻鎳鉬鈦不銹鋼（Z941Y-16R~63R Z941W-16R~63R）、鉻鉬合金鋼（Z941Y-16I~63I Z941W-16I~63I）的閘閥。
【性能參數(shù)】
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z941H-16C~63 |
16~63 |
1.6~6.3 |
≤425 |
水、蒸汽、油品 |
|
Z941Y-16C~63 |
≤425 |
水、蒸汽、油品 |
||
|
Z941Y-16P~63P |
≤150 |
弱腐蝕性介質 |
||
|
Z941Y-16R~63R |
≤150 |
弱腐蝕性介質 |
||
|
Z941Y-16I~63I |
≤550 |
蒸汽、油品 |
||
|
Z941Y-16P~63P |
≤150 |
弱腐蝕性介質 |
||
|
Z941Y-16R~63R |
≤200 |
醋酸類 |
||
|
Z941Y-16I~63I |
≤550 |
油品、蒸汽 |
||
|
Z941Y-16P~63P |
≤150 |
弱腐蝕性介質 |
【主要零件材料】
|
型號 |
材料 |
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
Z941H-16C~63 |
碳素鋼 |
鉻不銹鋼 |
堆焊鐵基合金 |
柔性石墨 |
|
Z941Y-16C~63 |
碳素鋼 |
鉻不銹鋼 |
堆焊硬質合金 |
柔性石墨 |
|
Z941Y-16P~63P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
堆焊硬質合金 |
聚四氟乙烯 |
|
Z941Y-16R~63R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
堆焊硬質合金 |
聚四氟乙烯 |
|
Z941Y-16I~63I |
鉻鉬合金鋼 |
鉻鉬合金鋼 |
堆焊硬質合金 |
石墨盤根 |
|
Z941Y-16P~63P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
堆焊硬質合金 |
聚四氟乙烯 |
|
Z941Y-16R~63R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
堆焊硬質合金 |
聚四氟乙烯 |
|
Z941Y-16I~63I |
鉻鉬合金鋼 |
鉻鉬合金鋼 |
堆焊硬質合金 |
石墨盤根 |
楔式電動閘閥結構圖
【主要外形和連接尺寸】
|
公稱通徑 |
主要外形尺寸和連接尺寸 |
||||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
L1 |
L2 |
|
|
Z941H-16 |
|||||||||
|
40 |
200 |
145 |
110 |
85 |
16-3 |
4-Φ18 |
245 |
527 |
310 |
|
50 |
250 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
286 |
590 |
371 |
|
65 |
265 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
320 |
590 |
371 |
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
373 |
590 |
371 |
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
428 |
590 |
371 |
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
513 |
590 |
371 |
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-Φ23 |
582 |
590 |
371 |
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-Φ23 |
730 |
590 |
371 |
|
250 |
450 |
405 |
355 |
320 |
30-3 |
12-Φ25 |
897 |
810 |
515 |
|
300 |
500 |
460 |
410 |
375 |
30-3 |
12-Φ25 |
1032 |
810 |
515 |
|
350 |
550 |
520 |
470 |
435 |
34-4 |
16-Φ25 |
1170 |
830 |
450 |
|
400 |
600 |
580 |
525 |
485 |
36-4 |
16-Φ30 |
1330 |
830 |
450 |
|
Z941H-25 |
|||||||||
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-Φ18 |
245 |
527 |
310 |
|
50 |
250 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
286 |
590 |
371 |
|
65 |
265 |
180 |
145 |
120 |
22-3 |
8-Φ18 |
320 |
590 |
371 |
|
80 |
280 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
373 |
590 |
371 |
|
100 |
300 |
230 |
190 |
160 |
24-3 |
8-Φ23 |
428 |
590 |
371 |
|
125 |
325 |
270 |
220 |
188 |
28-3 |
8-Φ25 |
513 |
590 |
371 |
|
150 |
350 |
300 |
250 |
218 |
30-3 |
8-Φ25 |
582 |
590 |
371 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-Φ25 |
730 |
590 |
371 |
|
250 |
450 |
425 |
370 |
332 |
36-3 |
12-Φ30 |
897 |
810 |
515 |
|
300 |
500 |
485 |
430 |
390 |
40-4 |
16-Φ30 |
1032 |
810 |
515 |
|
350 |
550 |
550 |
490 |
448 |
44-4 |
16-Φ34 |
1170 |
830 |
450 |
|
400 |
600 |
610 |
550 |
505 |
48-4 |
16-Φ34 |
1330 |
830 |
450 |
