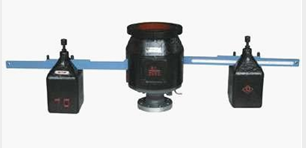

GA44H雙杠桿安全閥適用于工作溫度≤450℃的空氣、蒸汽等介質的設備和管路上，作為超壓保護裝置。
產品工作原理和用途：
杠桿式安全閥是利用重錘和杠桿來平衡作用在閥瓣上的力。根據杠桿原理，它可以使用質量較小的重錘通過杠桿的增大作用獲得較大的作用力，并通過移動重錘的位置(或變換重錘的質量)來調整安全閥的開啟壓力。
GA44H雙杠桿安全閥適用于工作溫度≤450℃的空氣、蒸汽等介質的設備和管路上，作為超壓保護裝置。當設備和管路內壓力超過允許值時，閥門自動關閉，保證設備和管路的安全運行。
產品結構特點：
1、杠桿式安全閥結構簡單，調整容易而又比較準確
2、所加的載荷不會因閥瓣的升高而有較大的增加，適用于溫度較高的場合，
3、杠桿式安全閥結構比較笨重，加載機構容易振動，并常因振動而產生泄漏；其回座壓力較低，開啟后不易關閉及保持嚴密。
產品主要零件材料：
|
NO |
零件名稱 |
材料 |
|
1 |
閥體 |
碳鋼 |
|
2 |
導向套 |
不銹鋼 |
|
3 |
閥瓣 |
2Cr13 |
|
4 |
閥桿 |
2Cr13 |
|
5 |
杠桿 |
碳鋼 |
|
6 |
重錘 |
鑄鐵 |
產品主要尺寸：
|
型號 |
公稱通徑 |
尺 寸 Dimension(mm) |
||||||||||
|
do-z |
D |
D1 |
D2 |
D6 |
f |
f2 |
b |
Z-d |
H |
L |
||
|
GA44H-1.6 |
80 |
50×2 |
200 |
160 |
135 |
/ |
3 |
/ |
20 |
8-18 |
410 |
840 |
|
GA44H-2.5 |
80 |
50×2 |
200 |
160 |
135 |
/ |
3 |
/ |
22 |
8-18 |
410 |
840 |
|
GA44H-4.0 |
80 |
50×2 |
200 |
160 |
135 |
121 |
3 |
4 |
22 |
8-18 |
410 |
840 |
|
GA44H-6.4 |
80 |
40×2 |
210 |
170 |
140 |
121 |
3 |
4 |
30 |
8-23 |
480 |
840 |
|
型號 |
公稱通徑 |
尺寸Dimension(mm) |
||||||||||
|
承插式 |
法蘭式 |
|||||||||||
|
d1 |
K2 |
K3 |
D3 |
DN’ |
D2’ |
D1’ |
D’ |
b’ |
f’ |
z1-d1 |
||
|
GA44H-1.6 |
80 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-23 |
|
GA44H-2.5 |
80 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-23 |
|
GA44H-4.0 |
80 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-23 |
|
GA44H-6.4 |
80 |
200 |
218 |
253 |
285 |
200 |
255 |
280 |
315 |
22 |
3 |
8-18 |
