產品簡介

A27W彈簧微啟式安全閥

產品價格：￥900

上架日期：2017-12-28 11:11:55

產地：中國上海良工閥門

發貨地：中國上海良工閥門

供應數量：不限

最少起訂：1臺

瀏覽量：203

點擊詢價 QQ洽談

資料下載：暫無資料下載

其他下載：暫無相關下載

詳細說明

left

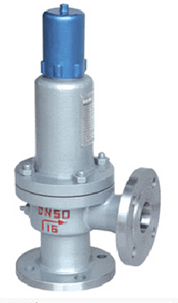

A27W彈簧微啟式安全閥

分類：安全閥系列

A27W彈簧微啟式安全閥是利用壓縮彈簧的力來平衡作用在閥瓣上的力。螺旋圈形彈簧的壓縮量可以通過轉動它上面的調整螺母來調節，利用這種結構就可以根據需要校正安全閥的開啟(整定)壓力。

A27W彈簧微啟式安全閥

產品工作原理和用途：

彈簧微啟式安全閥是利用壓縮彈簧的力來平衡作用在閥瓣上的力。螺旋圈形彈簧的壓縮量可以通過轉動它上面的調整螺母來調節，利用這種結構就可以根據需要校正安全閥的開啟(整定)壓力。

彈簧微啟封閉式安全閥適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。A41Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。連接法蘭標準按JB/T……94/系列。

產品結構特點：

1、彈簧微啟式安全閥結構輕便緊湊，靈敏度也比較高，安裝位置不受限制，

2、對振動的敏感性小，所以可用于移動式的壓力容器上。

3、所加的載荷會隨著閥的開啟而發生變化，即隨著閥瓣的升高，彈簧的壓縮量增大，作用在閥瓣上的力也跟著增加。這對安全閥的迅速開啟是不利的。

4、閥門上的彈簧會由于長期受高溫的影響而使彈力減小。用于溫度較高的容器上時，常常要考慮彈簧的隔熱或散熱問題，從而使結構變得復雜起來。

產品性能參數：

公稱通徑	4-25㎜
公稱壓力	25MPa
適用介質	氧氣、氮?dú)?、氬氣、空氣?
適用溫度	-40℃-+80℃

產品主要零件材料：

NO	零件名稱	A41Y-160材料	A41Y-160P材料	A41Y-160R材料
1	法蘭	35/35CrMoA	2Cr13	1Cr18Ni9Ti
2	閥座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	閥體	35/40	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	導向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
7	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	閥蓋	ZG230-450	1Cr18Ni9Ti	1Cr18Ni9Ti
9	調整螺桿	45	2Cr13	2Cr13
10	閥帽	ZG200-400	1Cr18Ni9Ti	1Cr18Ni9Ti
	閥座、閥瓣密封面	堆焊Co基硬質合金

產品主要尺寸：

公稱通徑DN Nominal Diameter	尺寸 Size
公稱通徑DN Nominal Diameter	D0	D	K	g	g1	b	f	f1	Z-￠d	DN’	D1	K1	g2	g’	b1	f’	f1’	Z1-￠d1	L	L1	≈H
A41H-16C A41Y-16P A41Y-16R KA41Y-16C KA41Y-16P
20	15	105	75	-	55	16	2	-	4-￠14	20	105	75	55	-	16	2	-	4-￠14	100	85	276
25	20	115	85	-	65	16	2	-	4-￠14	25	115	85	65	-	16	2	-	4-￠14	100	85	276
32	25	140	100	-	78	18	2	-	4-￠18	32	140	100	78	-	18	2	-	4-￠18	115	100	285
40	32	150	110	-	85	18	3	-	4-￠18	40	150	110	85	-	18	3	-	4-￠18	120	110	292
50	40	165	125	-	100	20	3	-	4-￠18	50	165	125	100	-	20	3	-	4-￠18	135	120	370
65	50	185	145	-	120	20	3	-	4-￠18	65	185	145	120	-	20	3	-	4-￠18	140	130	373
80	65	200	160	-	135	20	3	-	8-￠18	80	200	160	135	-	20	3	-	8-￠18	160	135	375
100	80	220	180	-	155	22	3	-	8-￠18	100	220	180	155	-	22	3	-	8-￠18	170	160	513
125	100	250	210	-	185	22	3	-	8-￠18	125	250	210	185	-	22	3	-	8-￠18	190	190	560
150	125	285	240	-	210	24	3	-	8-￠23	150	285	240	210	-	24	3	-	8-￠23	205	195	570
200	150	340	295	-	265	26	3	-	12-￠23	200	340	295	265	-	26	3	-	12-￠23	240	230	717
250	200	405	355	-	320	30	3	-	12-￠26	250	405	355	320	-	30	3	-	12-￠26	350	320	940
300	250	460	410	-	375	30	4	-	12-￠26	300	460	410	375	-	30	4	-	12-￠26	350	320	980
A41H-25 A41Y-25P A41Y-25R KA41Y-25 KA41Y-25P
20	15	105	75	-	55	16	2	-	4-￠14	20	105	75	55	-	16	2	-	4-￠14	100	85	276
25	20	115	85	-	65	16	2	-	4-￠14	25	115	85	65	-	16	2	-	4-￠14	100	85	276
32	25	140	100	-	78	18	2	-	4-￠18	32	140	100	78	-	18	2	-	4-￠18	115	100	285
40	32	150	110	-	85	18	3	-	4-￠18	40	150	110	85	-	18	3	-	4-￠18	120	110	292
50	40	165	125	-	100	20	3	-	4-￠18	50	165	125	100	-	20	3	-	4-￠18	135	120	370
65	50	185	145	-	120	22	3	-	8-￠18	65	185	145	120	-	20	3	-	4-￠18	140	130	373
80	65	200	160	-	135	24	3	-	8-￠18	80	200	160	135	-	20	3	-	8-￠18	160	135	375
100	80	230	190	-	160	24	3	-	8-￠23	100	220	180	155	-	22	3	-	8-￠18	170	160	513
125	100	270	220	-	188	28	3	-	8-￠26	125	250	210	185	-	22	3	-	8-￠18	190	190	560
150	125	300	250	-	218	30	3	-	8-￠26	150	285	240	210	-	24	3	-	8-￠23	205	195	570
200	150	360	310	-	278	34	3	-	12-￠26	200	340	295	265	-	26	3	-	12-￠23	240	230	717
250	200	425	370	-	332	36	3	-	12-￠30	250	405	355	320	-	30	3	-	12-￠26	350	320	940
300	250	485	430	-	390	40	4	-	16-￠30	300	460	410	375	-	30	4	-	12-￠26	350	320	980
A41H-40 A41Y-40P A41Y-40R KA41Y-40 KA41Y-40P
20	15	105	75	51	55	16	2	4	4-￠14	20	105	75	55	-	16	2	-	4-￠14	100	85	276
25	20	115	85	58	65	16	2	4	4-￠14	25	115	85	65	--	16	2	-	4-￠14	100	85	276
32	25	140	100	66	78	18	2	4	4-￠18	32	140	100	78	-	18	2	-	4-￠18	115	100	285
40	32	150	110	76	85	18	3	4	4-￠18	40	150	110	85	-	18	3	-	4-￠18	120	110	292
50	40	165	125	88	100	20	3	4	4-￠18	50	165	125	100	-	20	3	-	4-￠18	135	120	370
65	50	185	145	110	120	22	3	4	8-￠18	65	185	145	120	-	20	3	-	4-￠18	140	130	373
80	65	200	160	121	135	22	3	4	8-￠18	80	200	160	135	-	20	3	-	8-￠18	160	135	375
100	80	230	190	150	160	24	3	4.5	8-￠23	100	220	180	155	-	22	3	-	8-￠18	170	160	513
125	100	270	220	176	188	28	3	4.5	8-￠26	125	250	210	185	-	22	3	-	8-￠18	190	190	560
150	125	300	250	204	218	30	3	4.5	8-￠26	150	285	240	210	-	24	3	-	8-￠23	205	195	570
200	150	375	320	260	282	38	3	4.5	12-￠30	200	340	295	265	-	26	3	-	12-￠23	240	230	717
250	200	450	385	313	345	42	3	4.5	12-￠34	250	405	355	320	-	30	3	-	12-￠26	350	320	940
300	250	515	450	364	408	46	4	4.5	16-￠34	300	460	410	375	-	30	4	-	12-￠26	350	320	980
A41H-64 A41Y-64 A41Y-64P A41Y-64R
20	15	130	90	51	68	20	2	4	4-￠18	20	105	75	55	51	16	2	4	4-￠14	100	95	268
25	20	140	100	58	78	22	2	4	4-￠18	25	115	85	65	58	16	2	4	4-￠14	100	95	268
32	25	155	110	66	82	24	2	4	4-￠23	32	140	100	78	66	18	2	4	4-￠18	115	105	279
40	32	170	125	76	95	24	3	4	4-￠23	40	150	110	85	76	18	3	4	4-￠18	135	115	330
50	40	180	135	88	105	26	3	4	4-￠23	50	165	125	100	88	20	3	4	4-￠18	160	125	360
65	50	205	160	110	130	28	3	4	8-￠23	65	185	145	120	110	22	3	4	8-￠18	175	160	503
80	65	215	170	121	140	30	3	4	8-￠23	80	200	160	135	121	22	3	4	8-￠18	175	160	498
100	80	250	200	150	168	32	3	4.5	8-￠26	100	235	190	160	150	24	3	4.5	8-￠23	190	180	530
150	100	345	280	204	240	38	3	4.5	8-￠34	150	300	250	218	204	30	3	4.5	8-￠26	280	260	657
A41H-100 A41Y-100 A41Y-100P A41Y-100R
20	15	130	90	51	68	22	2	4	4-￠18	20	105	75	55	51	16	2	4	4-￠14	100	95	268
25	20	140	100	58	78	24	2	4	4-￠18	25	115	85	65	58	16	2	4	4-￠14	100	95	268
32	25	155	110	66	82	24	2	4	4-￠23	32	140	100	78	66	18	2	4	4-￠18	115	105	279
40	32	170	125	76	95	26	3	4	4-￠23	40	150	110	85	76	18	3	4	4-￠18	135	115	330
50	40	195	145	88	112	28	3	4	4-￠26	50	165	125	100	88	20	3	4	4-￠18	160	125	360
65	50	220	170	110	138	32	3	4	8-￠26	65	185	145	120	110	22	3	4	8-￠18	175	160	503
80	65	230	180	121	148	34	3	4	8-￠26	80	200	160	135	121	22	3	4	8-￠18	175	160	498
100	80	265	210	150	172	38	3	4.5	8-￠30	100	235	190	160	150	24	3	4.5	8-￠23	190	180	530
150	100	355	290	204	250	46	3	4.5	12-￠34	150	300	250	218	204	30	3	4.5	8-￠26	280	260	657
